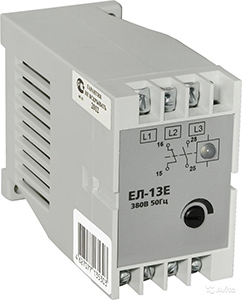

Реле контроля фаз ЕЛ-13Е 380 В
Реле контроля трехфазного напряжения EЛ-13E предназначено для использования в схемах автоматического управления для контроля наличия и симметрии напряжений.
Реле могут также использоваться для контроля наличия и порядка чередования фаз в системах трехфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах: трехфазных крановых асинхронных двигателей и реверсивных электроприводов мощностью до 75 кВт.
Габаритные и установочные размеры
Технические характеристики
| Тип реле | ЕЛ-13Е | |
| Напряжение питания, В | 220, 380 | |
| Питание реле | от контролируемой 3-фазной сети | |
| Потребляемая мощность, не более, Вт | 9 | |
| Допуск напряжения питания | -15... + 10 % | |
| Срабатывание реле | при однофазном снижении напряжения | (0,75 ±0,05) Uфн |
| при симметричном снижении фазных напряжений | не менее 0,5 Uфн | |
| при обрыве одной или двух фаз | срабатывает | |
| при обратном порядке чередования фаз | не срабатывает | |
| Регулировка выдержки времени | потенциометр | |
| Выходные контакты | 1 замыкающий + 1 размыкающий | |
| Номинальный ток, А | 5 | |
| Коммутируемое напряжение, В | АС 220 (50 Гц) / DC 24 | |
| Механическая износостойкость, циклов В-О | 5 х 105 | |
| Электрическая износостойкость, циклов В-О | 1 х 105 | |
| Диапазон рабочих температур, °C | -20...+45 | |
| Степень защиты от пыли и влаги | IP40 - со стороны лицевой панели | |
| Способ крепления | на DIN-рейку или на плоскость | |
| Сечение присоединяемых проводов, кв.мм | 2,5 / с гильзой 1,5 | |
| Вес изделия, кг | 0,3 | |
Условия эксплуатации
- Высота над уровнем моря до 2000 м.
- Диапазон рабочих температур - от -20 до +45 °С.
- Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Рабочее положение в пространстве произвольное.
Устройство и работа
При подаче напряжения питания с параметрами, находящимися в допустимых пределах (фазы A, B, C), светодиод светится зеленым цветом.
При этом контакты 15 и 16 размыкаются, а контакты 25 и 28 замыкаются.
В случае недопустимых контролируемых параметров (обрыв фазы и т.д.) контакты 15 и 16 замыкаются, а контакты 25 и 28 размыкаются.
Светодиод в этой ситуации светится красным цветом.
При возврате нормальных параметров сети реле возвращается в исходное состояние.
Временная диаграмма работы реле
Схема подключения
Внимание!
При подключении к сети с параметрами вне допустимых пределов возможно кратковременное (0,2... 0,5 с.) срабатывание реле.
Структура условного обозначения
- Реле контроля трехфазного напряжения - ЕЛ.
- Модификация - 1Х.
- Тип корпуса - Е.
-
