Дифавтомат 2Р 32А C 30мА 6кА АВДТ32 2мод IEK

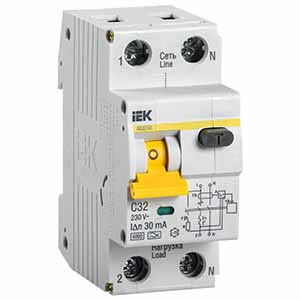

Автоматический выключатель дифференциального тока АВДТ32 С32 (2Р, 32 А, 30 мА, 6 кА)

Автоматические выключатели дифференциального тока АВДТ 32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.

Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
• Дополнительная защита человека при прямом прикосновении к токоведущим частям.

• Наличие кнопки "Тест" для проверки работоспособности устройства и правильности подключения.
• Габариты АВДТ соответствуют двухмодульному исполнению.

• Наличие индикатора состояния главной цепи.
• Широкий диапазон рабочих температур.

Размеры

Особенности конструкции

	Помехоустойчивая схема исключает ложное срабатывание.		Дополнительная защита от прогорания корпуса аппарата из-за дуги и отвод тепла за счет антипрогарной пластины.		Быстрый монтаж, дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
	Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.		Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.		Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
	Добавление дополнительных заклепок корпуса увеличило жесткость и прочность конструкции.		Изменение пресс-формы добавлением ребер жесткости для минимизации риска проворачивания винтовых зажимов при затяжке.		Защита от пульсирующего постоянного дифференциального тока и синусоидального переменного дифференциального тока. Номинальный условный дифференциальный ток увеличен до 6 кА, что позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Технические характеристики

* Допускается использование АВДТ при относительной влажности 90 % и температуре +20 °С.

Схема электрическая

Правила монтажа и эксплуатации

• Монтаж АВДТ необходимо осуществлять на Т-образные направляющие ТН 35 в корпусах (оболочках) со степенью защиты от пыли и влаги не ниже IP30.

• При измерении сопротивления изоляции групповых электрических цепей, к которым подключен АВДТ, необходимо отделить проводник испытуемой цепи от устройства путем отсоединения от зажимов 2, N.

• После монтажа АВДТ и проверки его правильности подайте напряжение электрической сети на электроустановку, переведите рукоятку управления АВДТ в положение "I", нажмите кнопку "Тест".
  Немедленное срабатывание выключателя (отключение защищаемой цепи) означает, что АВДТ работает исправно.

• Рекомендуется один раз в месяц проверять работоспособность выключателя нажатием кнопки "Тест".

• Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
