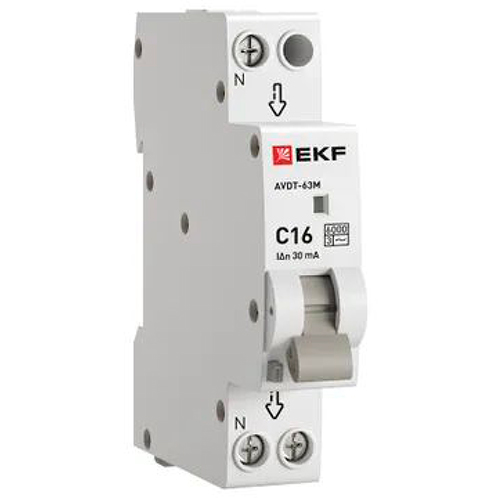

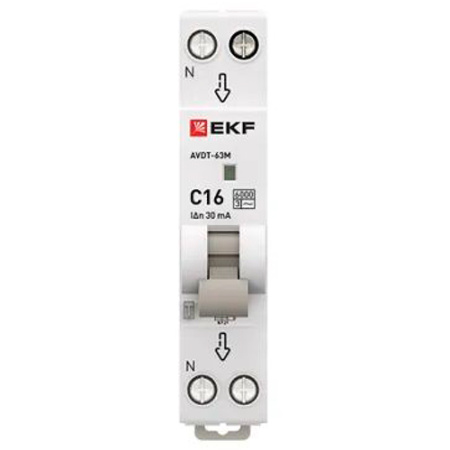

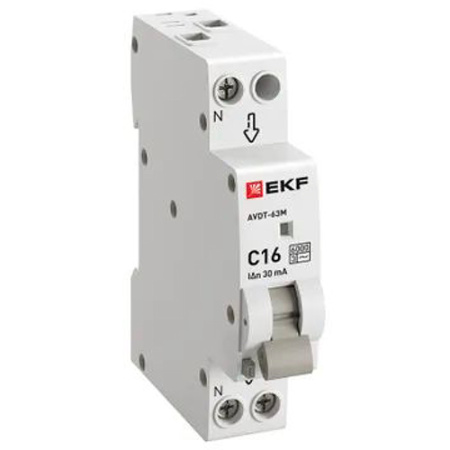

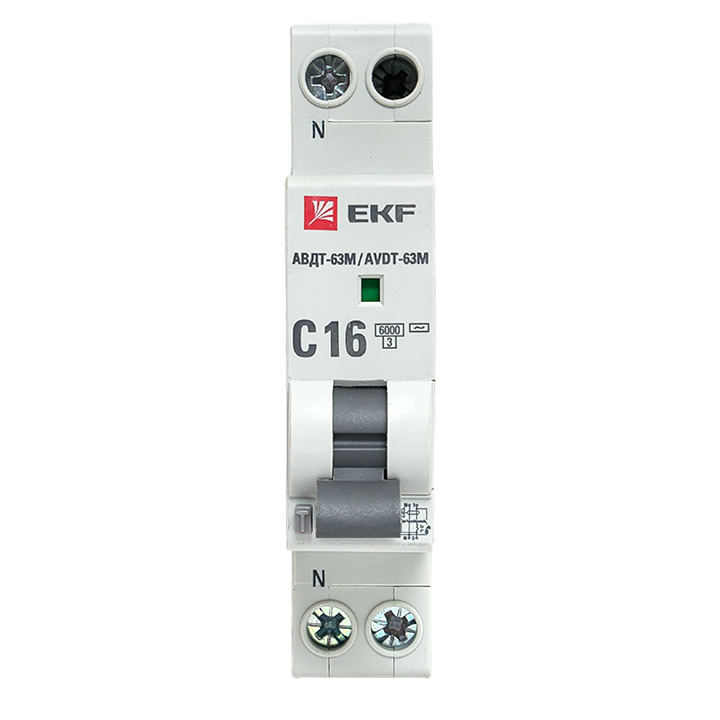

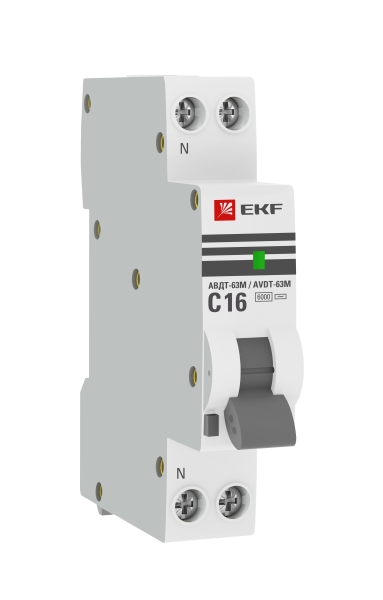

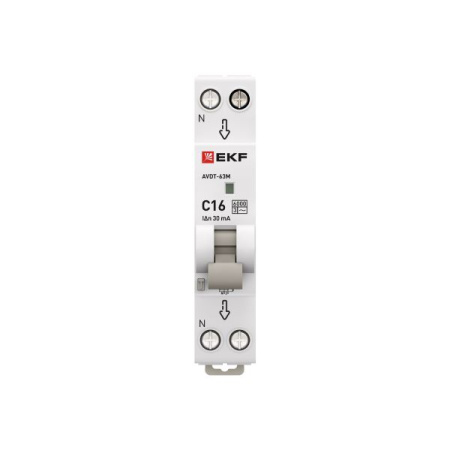

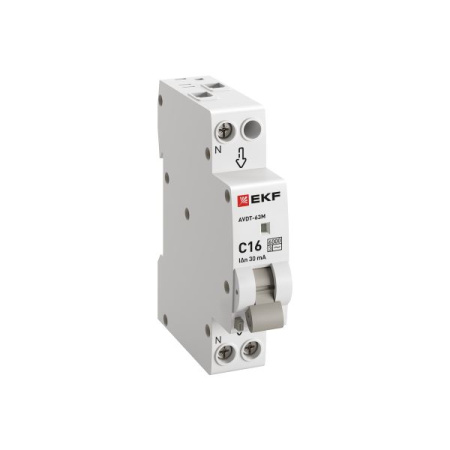

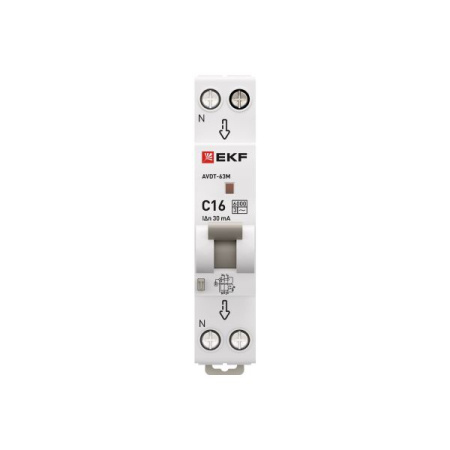

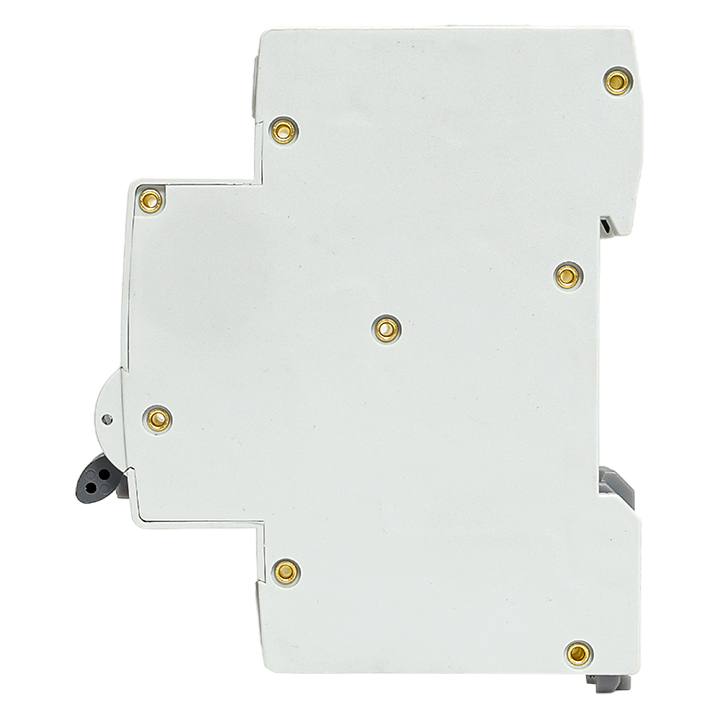

Автоматический выключатель дифференциального тока АВДТ-63М EKF DA63M-16-30 PROxima (1 модуль, 1Р+N, 16 А, характеристика C, тип AC, электронный, 30 мА, 6 кА)
Автоматический выключатель дифференциального тока АВДТ-63М EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО типа АС, в компактном корпусе шириной один модуль.
Применяется в электрических цепях переменного тока номинальным напряжением 230 В и частотой 50 Гц.
При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциального автоматического выключателя EKF от электронного УЗО - в наличии блока защиты от перенапряжения.
Соответствует ГОСТ IEC 61009-1.
Назначение
- Защита от поражения электрическим током при косвенном прикосновении к открытым проводящим частям электроустановки.
- Защита электроустановки при повреждении изоляции проводников и неисправностях электроустановки.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и токах короткого замыкания.

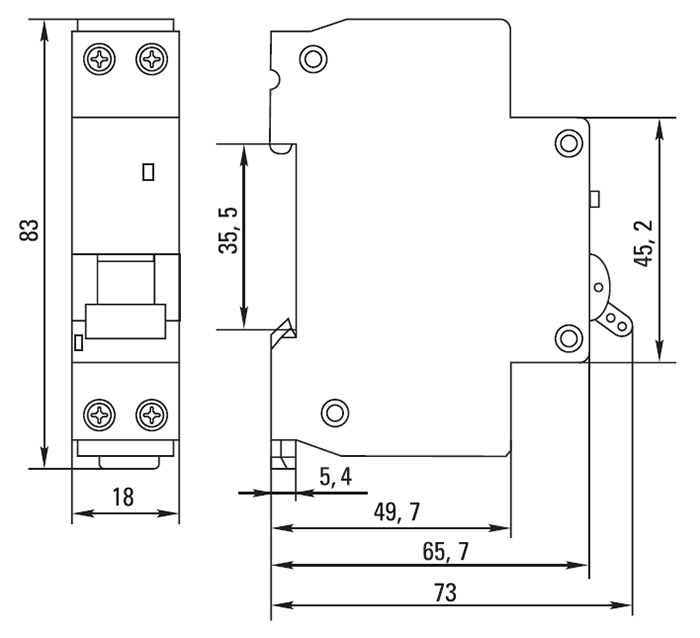

Размеры и вес
| Высота корпуса, мм | 83 |
| Ширина корпуса, мм | 18 |
| Глубина корпуса, мм | 73 |
| Вес изделия, г | 0,2 |
Конструкция и материалы
- Компактный корпус шириной в один модуль.
- Корпус из не поддерживающей горение пластмассы.
- Монолитная лицевая панель.
- Встроенная защита от перенапряжения.
- Индикаторное окно состояния контактов.
- Повышенная жесткость корпуса.
Технические характеристики
| Тип изделия | автоматический выключатель дифференциального тока |
| Модульная ширина (шаг 18 мм) | 1 |
| Число полюсов | 1P+N |
| Количество защищенных полюсов | 1 |

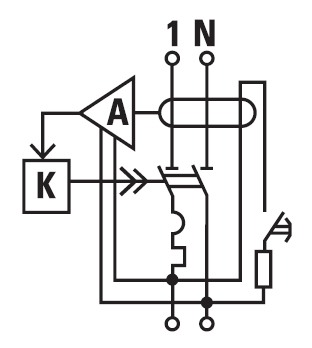

| Тип модуля дифференциальной защиты | электронный (функционально зависящий от напряжения сети) |
| Номинальное напряжение Ue, В | АС 230 |
| Частота тока, Гц | 50 / 60 |
| Номинальный ток In, А | 16 |

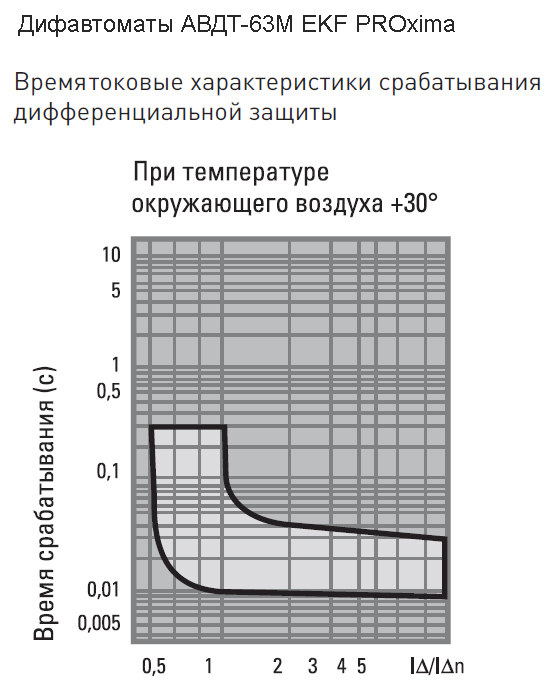

| Номинальный отключающий дифференциальный ток IΔn, мА | 30 |
| Номинальная отключающая способность Icn, А | 6000 |

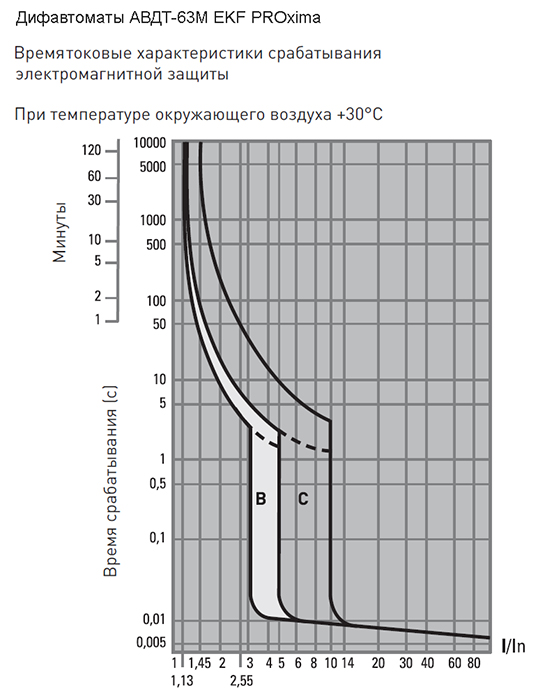

| Тип характеристики отключения | С |
| Тип срабатывания по дифференциальному току | АС* |
| Тип по наличию выдержки времени | без выдержки |
| Номинальный неотключающий дифференциальный ток IΔno, мА | 0,5IΔn |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Класс токоограничения | 3 |
| Механическая износостойкость, циклов В-О | 10 тыс. |
| Коммутационная износостойкость, циклов В-О | 4 тыс. |

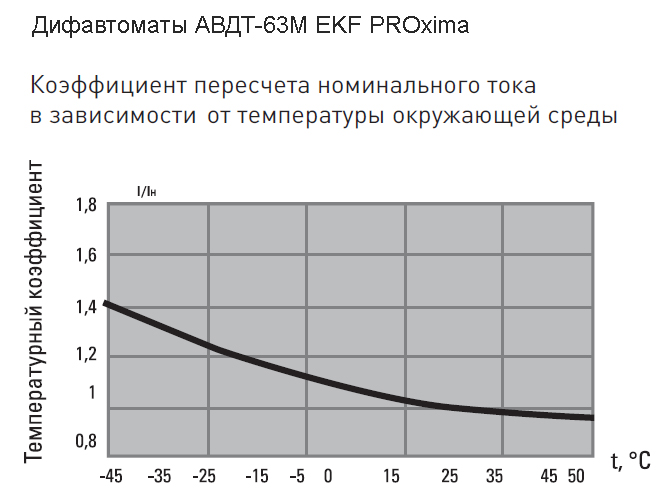

| Диапазон рабочих температур, °C | -25... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 |
| Степень загрязнения окружающей среды | 3 |

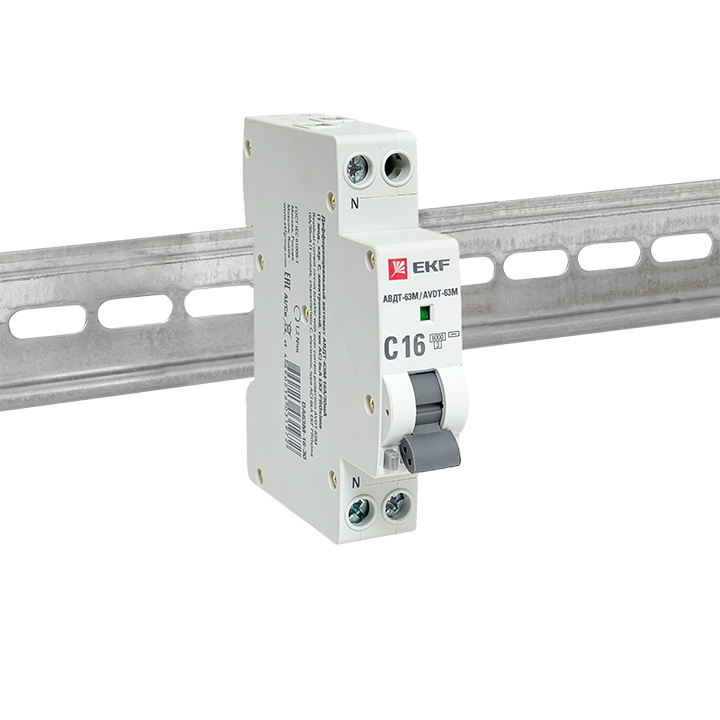

| Способ монтажа | на DIN-рейку шириной 35 мм |
| Подключение питающего проводника | сверху со стороны выводов 1, N |
| Максимальное сечение подключаемого проводника, кв.мм | 25 (однопроволочный жесткий) / 16 (многопроволочный гибкий) |
| Момент затяжки винтов, не более, Н*м | 1,2 |
| Срок службы, лет | 20 |
* Срабатывание АВДТ обеспечивается дифференциальным синусоидальным переменным током путем внезапного его приложения либо при медленном нарастании.
Внимание!
Возможна коммутация алюминиевым и медным проводником.
При этом не допускается одновременное присоединение к одном зажиму медных и алюминиевых проводников.
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
EKF |
|
СрокГарантии, мес
|
84 |
|
Количество полюсов
|
2 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
1 |
|
Номинальная отключающая способность, кА
|
6 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
16 |
|
Тип тока утечки
|
AC |
-
