Отвертка индикаторная ОП-1 IEK

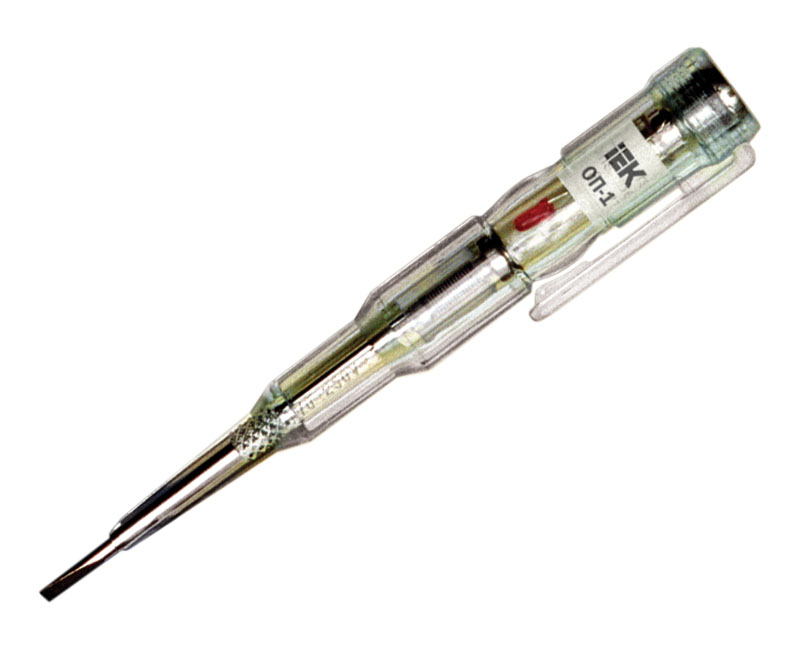

Отвертка-пробник ОП-1 IEK TPR10, без элементов питания

Индикатор-пробник ОП-1 выполнен в виде шлицевой отвертки, предназначен для тестирования путем световой индикации элементов цепей переменного и постоянного тока в бытовых электроприборах, автотранспорте и т.п.

Работает от 2 батареек типа AG3.

По своим характеристикам соответствует ГОСТ IEC 61010-031.

Преимущества

• Простая конструкция.
• Минимальный достаточный набор функций.

Размеры и основные элементы прибора

Технические характеристики

Правила эксплуатации

1. Диагностика цепей переменного тока.

   Контактный метод.
   Возьмите пробник за ручку, не касаясь торцевого винта, и прикоснитесь щупом к оголенному участку токоведущей части электроустановки.
   Свечение светодиода будет сигнализировать о наличии напряжения.

   Бесконтактный метод.
   Удерживая пробник за ручку, поднесите щуп к изоляции токоведущих частей: сетевым шнурам, проводам открытой проводки, вилкам, розеткам, выключателям и корпусам электроприборов.
   Свечение светодиода подтвердит наличие напряжения сети.

   Для повышения чувствительности прикоснитесь пальцем к торцевому винту или же возьмите пробник за щуп, а боковую поверхность ручки поднесите к проверяемому участку цепи.


2. Диагностика источников постоянного тока.

   При выполнении диагностики источников постоянного тока и проверки пассивных цепей для обеспечения высокой чувствительности необходимо держать пробник за ручку, прикасаясь пальцем к торцевому винту.

   Определение полярности аккумулятора.
   Возьмите пробник в руку и пальцем коснитесь торцевого винта.
   Щупом пробника по очереди прикоснитесь к одному и второму полюсам аккумулятора, одновременно пальцем другой руки дотроньтесь до другого свободного полюса.
   Свечение светодиода будет сигнализировать прикосновение щупом к положительному полюсу.

   Оценка состояния гальванических элементов (1,2 В и выше).
   Возьмите пробник в руку и пальцем коснитесь торцевого винта.
   Щупом пробника прикоснитесь к отрицательному полюсу гальванического элемента.
   При этом свободной рукой коснитесь положительного полюса гальванического элемента.
   У разряженного гальванического элемента будет наблюдатъся слабая световая индикация, у заряженного индикация отсутствует.


3. Проверка целостности пассивных цепей (обесточенных цепей).

   Прикоснитесь щупом пробника к одному концу цепи, а пальцами свободной руки к другому.
   Целостность цепи будет подтверждать свечение светодиода, а обрыв - отсутствие свечения последнего.


4. Проверка правильности расположения однополюсных выключателей бытовых электроприборов в фазном проводе.

   Вставьте двухполюсную вилку прибора в розетку, предварительно отключив однополюсный выключатель, и поднесите щуп пробника к рабочему элементу прибора (цоколю лампы, электронагревательному элементу и т.д.).
   Свечение светодиода пробника будет означать, что выключатель расположен в нулевом проводе.
   Поменяйте полюса вилки и убедитесь в отсутствии свечения светодиода пробника.


5. Проверка заземления (подключения к РЕ-проводнику) металлических корпусов бытовой техники (холодильников, электрических плит, тостеров и т.д.).

   Прикоснитесь щупом пробника к корпусу включенного электроприбора.
   Свечение светодиода пробника будет означать отсутствие заземления.


6. Проверка электронных компонентов.

   Конденсатор.
   Соедините полюса конденсатора через пробник с помощью пальцев руки.
   В момент замыкания внешней цепи конденсатора произойдет кратковременная вспышка светодиода.
   Если после изменения полярности подключения конденсатора вспышка повторится, то конденсатор исправен.

   Диод, выпрямитель.
   Соедините полюса диода через пробник с помощью пальцев руки, а затем поменяйте полярность.
   Свечение светодиода пробника только при одной полярности будет означать исправность диода, причем при индикации щуп пробника будет соединен с положительным полюсом диода.

   Транзистор (тип п-р-п).
   Транзистор исправен, если светодиод засветится при касании щупом С (коллектор) и Б (эмиттер) в то время, как торцевой винт пробника соединен пальцами с В (база).

   Транзистор (тип р-п-р).
   Транзистор исправен, если светодиод засветится при касании щупом В (база) в то время, как вы по очереди соединяете пальцами торцевой винт пробника с С (коллектор) и Б (эмиттер).

   Лампочка, катушка реле, предохранитель, динамик.
   Одной рукой коснитесь полюса проверяемого изделия, второй рукой возьмите пробник за торцевой винт и прислоните щуп к другому полюсу изделия.
   Если светодиод засветится ярко, изделие исправно.
   Если свечение слабое или вообще отсутствует, изделие неисправно.


7. Поиск места обрыва проводника, подключенного к сети переменного тока.

   Возьмите пробник за щуп и проведите пробником вдоль проводника от места его подключения к сети.
   В месте обрыва светодиод погаснет.
