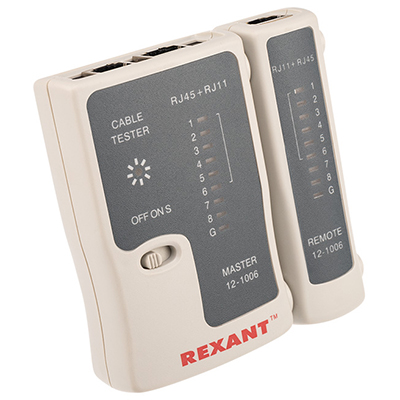

Тестер кабеля RJ-45+RJ-11 468 Rexant 12-1006
Тестер кабеля 468 Rexant предназначен для тестирования и обнаружения короткого замыкания в проводке и устранения неполадок в перекрестных сетях.
Подходит для витой пары и телефонного кабеля.
Тестер состоит из двух функциональных блоков - передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-11.
Светодиодная индикация есть на основном блоке прибора и на удаленном модуле.
 |
 |
Размеры и вес
| Размер основного блока, мм | 105 х 70 х 26 |
| Размер удаленного блока, мм | 105 х 35 х 26 |
| Вес изделия (без батарейки), г | 120 |
Материалы
- Материал корпуса: ударопрочный пластик.
Технические характеристики
| Тип изделия | тестер кабеля |
| Типы тестируемого кабеля | RJ-45, RJ-11, RJ-12 |
| Наличие светодиодной индикации на основном блоке | есть |
| Наличие светодиодной индикации на удаленном блоке | есть |
| Степень защиты от пыли и влаги | IP21 |
| Источник питания | 6F22 "Крона" (9 В) |
| Наличие батарейки в комплекте | нет |
Работа с прибором
 |
 |
 |
Тестирование витой пары
- Включите прибор (S является автоматическим режимом, ON - ручным).
- Подсоедините кабель к основному тестеру и дистанционному блоку.
Световая индикация начнет перемещаться последовательно от 1 до G.
На основном блоке тестера: 1-2-3-А-5-6-7-8-G.
На дистанционном блоке: 1-2-3-4-5-6-7-8- G RJ45, 1-2-3-4-5-6..... RJ12, 1-2-3-4----- RJ-11.
Результаты тестирования:
| Показания прибора | Значение |
|---|---|
| На основном блоке тестера и на дистанционном блоке последовательно загораются все световые индикаторы. | Тестируемый кабель не имеет повреждений, обжат правильно. |
| На основном блоке тестера и на дистанционном не загораются два световых индикатора с одинаковым номером (например, с номером 3). | Одна жила (в приведенном примере это жила номер 3) имеет участок с разомкнутой сетью. |
| На основном блоке тестера и на дистанционном не загораются несколько световых индикаторов с одинаковыми номерами (например, с номерами 2, 3, 4). | Не подключено / повреждено несколько жил с соответствующими номерами (в приведенном примере это жилы номер 2, 3,4). |
| Не горит ни один световой индикатор. | Подключено менее двух жил. |
| На основном блоке тестера отображается: 1-2-3-4-5-6-7-8- G. При этом на дистанционном блоке отображается: 1-4-3-2-5-6-7-8- G. |
Произведен неправильный обжим жил номер 2 и номер 4. |
| На основном блоке тестера загорается один световой индикатор (например, с номером 8), и одновременно на дистанционном блоке загораются два световых индикатора, один из которых повторяет номер на основном блоке (например, с номерами 7 и 8). | Имеет место короткое замыкание двух жил с соответствующими номерами (в приведенном примере это жилы 7 и 8). |
| На основном блоке тестера загорается один световой индикатор, при этом на дистанционном блоке не загорается ни одного светового индикатора. | Имеет место короткое замыкание трех и более жил. |
Тестирование патч-панели или выходов подрозетника
Для тестирования патч-панели или выходов подрозетника необходимо подсоединить к тестеру два соответствующих кабеля: 110Р4 и R-J45.
-
