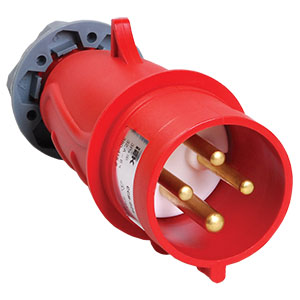

Вилка силовая переносная 32А 3P+PE IP44 ССИ-024 IEK Magnum

Вилка силовая переносная IEK ССИ-024 Magnum (3Р+PE, 32 А, 380 В, IP44)

Оригинальная конструкция силовых разъемов Magnum разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников.

Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов Magnum.

Силовые разъемы Magnum подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиниц, турбаз и т.д.

Преимущества

• Пластиковые детали разъемов изготавливаются из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
• Все пластиковые детали разъемов имеют усиленную конструкцию, позволяющую выдерживать повышенные нагрузки и жесткие условия эксплуатации.

• Усиленная система присоединения проводников во всех разъемах.
• Возможность эксплуатировать во влажной среде (IP44).

• Шероховатая поверхность изделий обеспечивает удобный захват, что особенно важно при работе в неблагоприятных погодных условиях (например, при высокой влажности или отрицательных температурах).

Размеры

Особенности конструкции

	Во всех разъемах серии Magnum используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.
	В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надежную фиксацию кабеля в корпусе, а также требуемую степень защиты от пыли и влаги.
	Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой на наружной поверхности сделаны специальные выступы-упоры.

Технические характеристики

Расшифровка условных обозначений

Пример: ССИ-013 Magnum.

• ССИ - силовые соединители.
• 0 - вид (0 - вилка переносная, 1 - розетка стационарная, 2 - розетка переносная (коннектор), 4 - розетка наклонная скрытой установки, 5 - вилка стационарная).
• 1 - величина тока, А (1 - 16, 2 - 32, 3 - 63, 4 - 125).
• 3 - число контактов (3 - 2P + PE; 4 - 3P + PE; 5 - 3P + N + PE).
• Magnum - серия.
