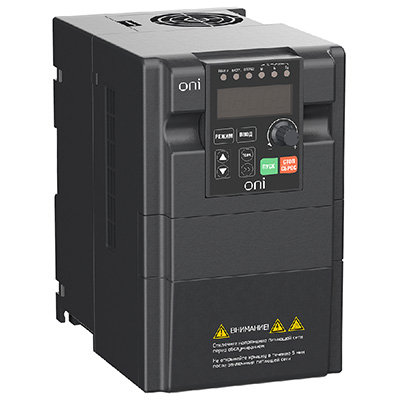

Преобразователь частоты ONI A150-33-22NT (2,2 кВт, 3 фазы, 380 В) со встроенным тормозным модулем
Преобразователи частоты ONI серии A150 разработаны с учетом требований к приводам систем вентиляции.
Имеют компактные размеры, оптимальное количество клемм управления с возможностью расширения.
Подходят также для использования в установках дымососов небольшой мощности (до 15 кВт) за счет встроенного тормозного модуля.
При использовании соответствующих моделей с питающим напряжением 220 В позволяют подключить стандартный 3-фазный асинхронный электродвигатель в режиме "треугольник" к бытовой однофазной сети, что дополнительно расширяет диапазон возможных применений.
Существенно повышают энергоэффективность и снижают расходы на энергоснабжение.
Позволяют организовать сложные схемы управления вентиляцией с плавным регулированием.
Применимы в большом количестве систем как с центральным управлением при помощи BMS и контроллеров, так и в локальных системах.
Возможность использовать модули расширения входов / выходов позволяет адаптировать преобразователь частоты А150 для задач разной степени сложности и уровня автоматизации.
Комплектная выносная панель управления позволяет снизить расходы на организацию удаленного управления.
Применение
|
Системы управления вентиляцией |
Простые системы с несложным алгоритмом функционирования |
Шкафы управления насосами малой мощности (без каскадного управления) |
Преимущества
|
Простота конструкции |
Платы расширения - больше возможностей ПЧ А150 |
|
Эффективные алгоритмы управления |
Два релейных выхода позволяют настроить сигнализацию при аварии оборудования |
Размеры и вес
| Размеры, мм | Вес изделия, не более, кг | ||
|---|---|---|---|
| высота | ширина | глубина | |
| 165 | 105 | 162 | 1,8 |
Технические характеристики
| Тип изделия | преобразователь частоты векторный |
| Количество фаз на входе | 3 |
| Количество фаз на выходе | 3 |
| Номинальное напряжение, В | АС 380 ±15% |
| Диапазон входных напряжений, В | АС 323 - 460 |
| Номинальная частота тока, Гц | 50 / 60 |
| Тип электродвигателя | асинхронный |
| Максимальная мощность двигателя, кВт | 2,2 |
| Выходная частота, Гц | 0 - 600 (регулируемая) |
| Несущая частота, кГц | 0,5 - 16 |
| Выходное напряжение, В | 0 - 400 |
| Входной ток, А | 5,8 |
| Выходной ток, А | 6 |
| Метод управления | векторное управление в разомкнутом контуре |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Сечение провода, присоединяемого к контактным зажимам силовых цепей, кв.мм | 4,0 |
| Момент затяжки винтов контактных зажимов силовых цепей, Н*м | 1,6 - 1,8 |
| Метод охлаждения | вентилятор (встроенный) |
| Класс защиты от поражения электрическим током | I |
| Диапазон рабочих температур, °C | -10... +40 |
| Относительная влажность воздуха, % | 75* при +15 °C |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 (ГОСТ 15150) |
| Степень загрязнения | 2 |
| Группа механического исполнения | М2 (ГОСТ 17516.1) |
| Ремонтопригодность | ремонтопригодный |
| Срок службы, не менее, лет | 7 |
* Допускается эксплуатация преобразователей при относительной влажности 90 % и температуре +25 °C.
Меры безопасности
- При эксплуатации преобразователя для защиты оборудования от нежелательных электромагнитных помех необходимо использовать фильтр ЭМС (приобретается отдельно).
- Не касайтесь клемм преобразователя до полной разрядки конденсаторов.
Прежде чем производить подключения к клеммам, отключите от оборудования все цепи питания.
После отключения напряжения питания на внутреннем конденсаторе сохраняется электрический заряд.
Во избежание удара электрическим током подождите не менее пяти минут после отключения питания сети.
- Не снимайте крышку и не прикасайтесь к печатным платам при включенном напряжении питания.
- Во избежание повреждения преобразователя и возникновения пожароопасной ситуации не подавайте напряжение электросети переменного тока на выходные клеммы U/T1, V/Т2 и W/ТЗ, предназначенные для подключения двигателя.
Проследите, чтобы напряжение питания силовой цепи подавалось на клеммы ввода электропитания R/L1, S/L2 и T/L3
- Обеспечьте надежное подключение провода заземления к контакту РЕ для обеспечения безопасности персонала.
- Затягивайте все винты контактных зажимов с усилием, указанным в технических характеристиках устройства.
Сильный нагрев плохо затянутых электрических соединений может привести к возникновению пожароопасной ситуации.
- Рекомендуется один раз в 6 месяцев подтягивать винты контактных зажимов, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
