Артикул:
ctr-s-18-380
Код товара:
Код скопирован
8580414

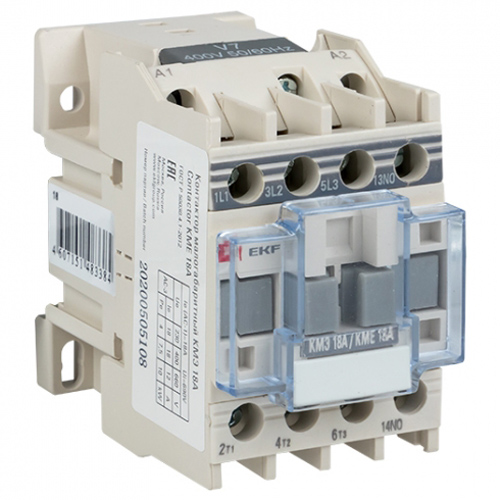

Контактор малогабаритный КМЭ-1810 EKF PROxima (18 А, 380 В, 1NO)
Контактор малогабаритный КМЭ EKF серии PROxima предсталяет собой коммутационный аппарат.
Предназначен для двигателей с короткозамкнутым ротором: пуск, отключение без предварительной остановки сети переменного тока частотой 50 / 60 Гц с напряжением до 660 В (категория применения АС-3) и для неиндуктивных или слабоиндуктивных нагрузок, печей сопротивления (категория применения АС-1).
Размеры
Конструкция и материалы
- Корпус и подвижная траверса выполнены из термостойкой пластмассы, не поддерживающей горение.
- Возможность установки как на DIN-рейку, так и на монтажную панель.
- Наличие дополнительных контактов для организации автоматизации.
- Маркировочная площадка в комплекте для идентификации контакторов в щите.
- Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения.
- Тарельчатые зажимы для надежного присоединения проводников.
- Высокая коммутационная стойкость.
- Высокая коммутационная износостойкость. Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации.
- Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе.
- Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления.
- Сердечник магнитной системы с уменьшенными вихревыми потерями.
- Самопозиционирующиеся подвижные контакты. Контакты могут качаться, подпружинены, имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги.
Технические характеристики
| Артикул | ctr-s-18-380 |
| Тип изделия | контактор малогабаритный |
| Количество полюсов | 3P |
| Тип напряжения управления | АС (переменное) |
| Номинальное рабочее напряжение переменного тока Ue, В | 230, 400, 660 |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Количество вспомогательных нормально разомкнутых (НО) контактов | 1 |
| Количество вспомогательных нормально замкнутых (НЗ) контактов | 0 |
| Номинальный рабочий ток Ie при АС-3, 400 В, А | 18 |
| Номинальный рабочий ток Ie при АС-1, 400 В, А | 32 |
| Номинальный рабочий ток Ie при AC-4, 400 В, А | 8 |
| Номинальная коммутируемая мощность при АС-3, 400 В, кВт | 7 |
| Номинальная коммутируемая мощность при АС-4, 400 В, кВт | 4 |
| Максимальная кратковременная нагрузка (t <1 c.), А | 324 |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Условный ток короткого замыкания Inc, А | 3000 |
| Мощность рассеяния при Ie, Вт/полюс | 0,8 (АС-3) / 2,5 (АС-1) |
| Номинальное напряжение питания цепи управления Us (50 Гц), В | АС 340 - 440 |
| Диапазоны напряжения управления | (0,8 - 1,1)*Uc - срабатывание / (0,3 - 0,6)*Uc - отпускание |
| Мощность потребления катушки управления при Uc, ВА | 60 - срабатывание cos φ = 0,75 / 7 - удержание cos φ = 0,3 |
| Время срабатывания катушки управления, мс. | 12 - 22 (замыкание) / 4 - 19 (размыкание) |
| Мощность рассеяния катушки управления, Вт | 3 |
| Коммутационная износостойкость катушки управления, млн. циклов | 1,65 (АС-3) / 1,43 (АС-1) |
| Механическая износостойкость, млн. циклов | 15 |
| Класс защиты от поражения электрическим током | 0 (ГОСТ 12.2.007.0-75) |
| Способ крепления | на DIN-рейку |
| Рабочее положение | на вертикальной плоскости с допустимым отклонением до 30° в любую сторону |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Диапазон рабочих температур, °C | -25... +50 |
| Нижняя предельная температура окружающей среды, °C | -40 |
| Степень защиты от пыли и влаги | IP20 |
| Вес изделия нетто, кг | 0,37 |
Схема подключения типовая
