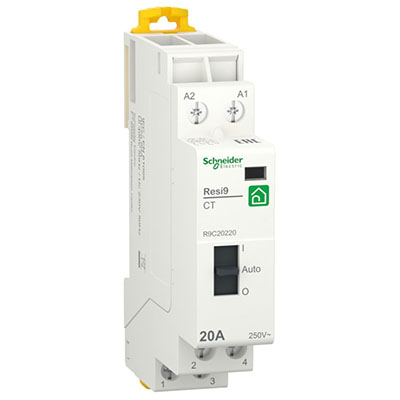

Контактор модульный Schneider Electric R9C20220 Resi9 (20 А, 230 В, 2НО)
Контакторы Resi9 в сочетании с автоматическими выключателями и устройствами дифференциального тока обеспечивают дистанционное управление в однофазных и трехфазных цепях переменного тока систем освещения, отопления и водоснабжения, вентиляции, жалюзи.
Также применяются в схемах управления неприоритетными нагрузками с помощью мастер-выключателя.
Размеры
Технические характеристики
| Тип изделия | модульный контактор для распределительного щита |
| Описание полюсов | 1P+N |
| Номинальное рабочее напряжение (силовая цепь), В | АС 250 |
| Количество нормально разомкнутых контактов | 2 |
| Количество нормально замкнутых контактов | --- |
| Ширина по количеству модульных расстояний (шаг 18 мм) | 1 |
| Напряжение цепи управления Uc, В | АС 230 ±10 % |
| Номинальная частота, Гц | 50 |
| Номинальный ток In, А | 20* (АС7а) / 7 (АС7b) |
| Потребляемая мощность катушки (при +20 °С), В*А | 15 (при включении) / 1,2 (при удержании) |
| Количество коммутаций | 100 (в день) / 200000 (всего) |
| Рабочая температура, °C | -5... +60 |
| Степень защиты от пыли и влаги | IP20 (открытая установка) / IP40 (установка в шкафу) |
| Вес изделия, г | 121 |
* При температуре внутри шкафа выше +40°C номинальный ток контактора понижается.
Монтаж
Крепление защелкиванием на DIN рейке шириной 35 мм.
±30° по вертикали.
При монтаже нескольких контакторов вплотную необходимо
установить фальшмодули (приобретаются отдельно)
в качестве разделителей и применить понижающий
коэффициент 0,8 для верхнего значения номинального тока.
Подключение
Подключение к сетям питания и управления
Присоединение
Цепь управления:
- жесткий медный кабель - 1 - 2,5 кв.мм / 2 х 1,5 кв.мм;
- гибкий медный кабель - 1 - 2,5 кв.мм / 2 х 1,5 кв.мм.
Момент затяжки: 0,8 Н*м.
Цепь питания:
- жесткий медный кабель - 1 - 6 кв.мм / 2 х 1,5... 2,5 кв.мм;
- гибкий медный кабель - 1 - 4 кв.мм / 2 х 1,5 кв.мм.
|
Бренд
|
Schneider Electric |
|
Количество модулей (модульная ширина)
|
1 |
|
СрокГарантии, мес
|
18 |
|
Количество НО контактов
|
2 |
|
Количество нормально разомкнутых (НО) силовых контактов
|
2 |
|
Напряжение цепи управления, В
|
230 |
|
Модульное исполнение
|
Да |
|
Номинальный ток, А
|
20 |
|
Слайдер для ручного переключения
|
Нет |
|
Тип напряжения (раб. напряжение)
|
AC (перемен.) |
|
Тип напряжения (цепь управления)
|
AC (перемен.) |
-
