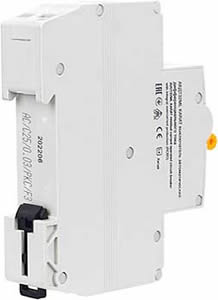

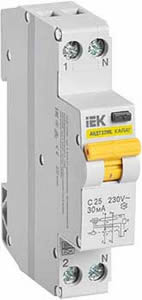

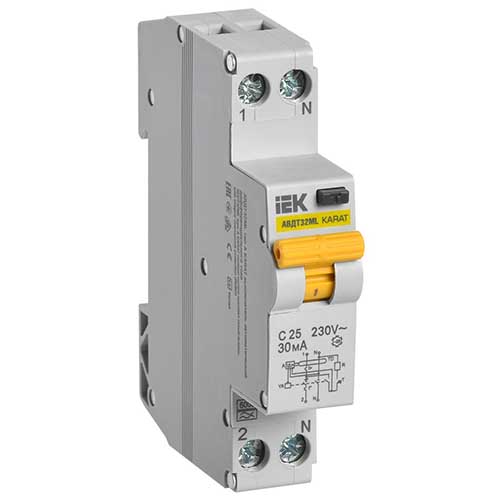

Выключатель автоматический дифференциального тока IEK АВДТ32МL тип А С25 30мА Karat (1 модуль, 1Р+N, 25 А, характеристика C, 6 кА)
Выключатели автоматические дифференциального тока со встроенной защитой от сверхтоков в одномодульном корпусе типа АВДТ32М1 IEK серии Karat предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением до 230 В частотой 50 Гц.
АВДТ выполняют функцию обнаружения дифференциального тока, сравнения его со значением дифференциального тока срабатывания и отключения защищаемой цепи в случае, когда дифференциальный ток превосходит это значение, а также функцию автоматического отключения электроустановки при появлении сверхтоков.
АВДТ обеспечивают защиту человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям электроустановок, защиту людей при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции, защиту от пожаров, возникающих из-за утечек дифференциального (остаточного) тока на землю при повреждении изоляции токоведущих частей, защиту от сверхтоков (перегрузки и короткого замыкания), возникающих в электроустановках зданий.
Устанавливаются в распределительных, учетно-распределительных щитах жилых и общественных зданий, щитах квартирных, устройствах временного электроснабжения строительных площадок, садовых домах, гаражах, на объектах розничной торговли.
Cоответствуют техническим регламентам ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016 и ГОСТ 31225.2.2 (IEC 61009-2-2), ГОСТ Р 51329 (МЭК 61543).
Преимущества
- Одномодульное исполнение (ширина 18 мм).
- Высокая предельная коммутационная способность - 6000 А.
- Специально разработанная схема подключения тестирующей цепи.
- Защита от замыкания на землю при наличии в цепи постоянной составляющей тока.
- Удобный монтаж / демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.
Размеры
Особенности конструкции
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Кнопка "Тест" для проверки работоспособности устройства и правильности подключения.
- Боковые ребра для лучшего охлаждения корпуса.
- Быстрый монтаж / демонтаж и дополнительная надежность крепления на DIN-рейке.
Технические характеристики
| Артикул | MVD12-1-025-C-030-A |
| Тип изделия | выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков |
| Число полюсов | 1P+N |
| Наличие защиты от сверхтоков в полюсах | в фазном полюсе |
| Модульная ширина (шаг 18 мм) | 1 |
| Номинальное рабочее напряжение Ue, | АС 230 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 25 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Расцепитель сверхтоков | тепловой и электромагнитный |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, мА | 30 |
| Номинальный неотключающий дифференциальный ток IΔn0, мА | 0,5 IΔn |
| Наибольшая отключающая способность Icn, А | 6000 |
| Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm, А | 500 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип | А |
| Характеристика срабатывания от сверхтоков, тип | С |
| Отключение нейтрали | да |
| Защита от перенапряжения | есть |
| Механическая износостойкость, не мекнее, циклов В-О | 15000 |
| Электрическая износостойкость, не мекнее, циклов В-О | 6000 |
| Температура эксплуатации, °C | -25... +40 |
| Относительная влажность воздуха, % | 50* при +40 °C |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Способ крепления | на DIN-рейку |
| Рабочее положение в пространстве | вертикальное или горизонтальное с возможным отклонением в любую сторону до 30° |
| Присоединительная способность контактных зажимов, кв.мм | 1 - 6 |
| Момент затяжки винтов контактных зажимов, Н*м | 1 |
| Рабочий режим | продолжительный |
| Сторона подключения | любая |
| Класс защиты от поражения электрическим током | 0 (ГОСТ IEC 61140) |
| Вес изделия, г | 130 |
| Срок службы, лет | 15 |
* Допускается использование АВДТ при относительной влажности 90% и температуре +25 °C.
|
Бренд
|
IEK |
|
СрокГарантии, мес
|
60 |
|
Количество полюсов
|
2 |
|
Марка изделия
|
АВДТ32МL 1 мод |
|
Модульная ширина (общее кол-во модульных расстояний)
|
1 |
|
Номинальное напряжение, В
|
230 |
|
Номинальная отключающая способность, кА
|
6 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
25 |
|
Серия
|
adca7884-e706-11ec-a4f4-00155da43c00 |
|
Тип тока утечки
|
A |
-
