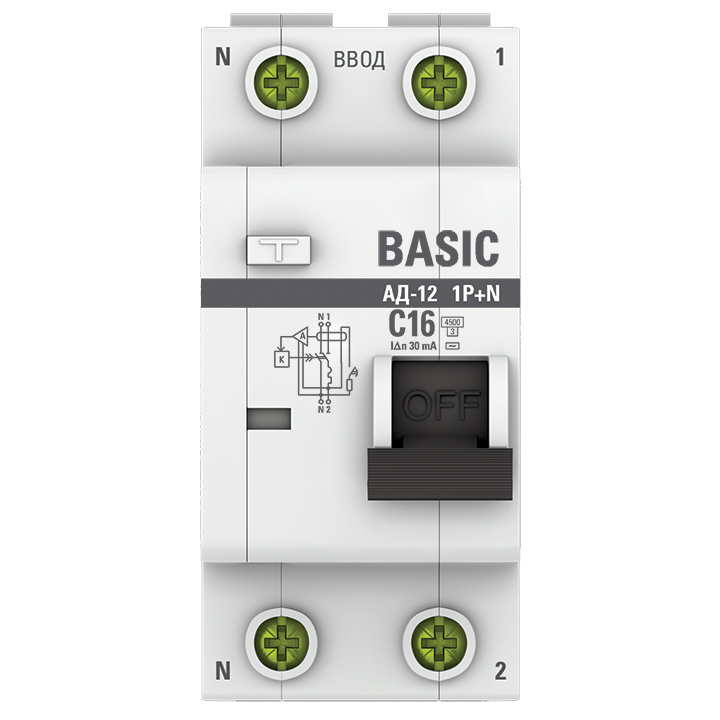

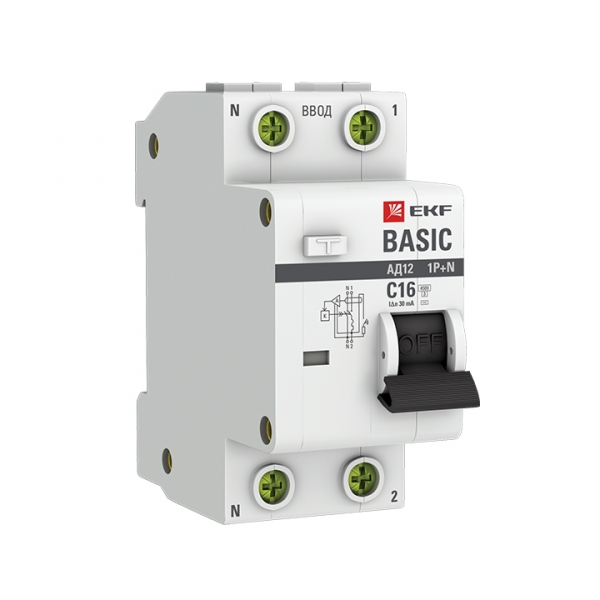

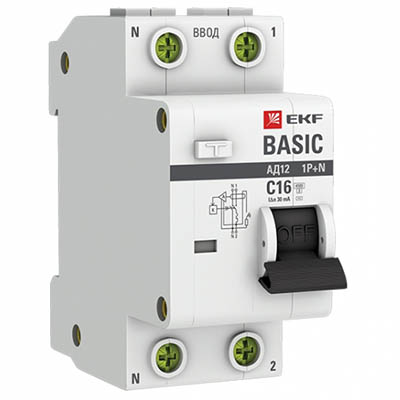

Автоматический выключатель дифференциального тока EKF АД-12 1P+N 16А (C) 30мА 4,5кА Basic (тип АС, 2 модуля)
Автоматический выключатель дифференциального тока EKF типа АД-12 серии Basic применяется в электрических цепях переменного тока номинальным напряжением 230 / 400 В частотой 50 Гц.
Представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (ток перегрузки или короткое замыкание) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Назначение
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электрооборудования при повреждении изоляции проводников и неисправностях.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
Размеры
Технические характеристики
| Артикул | DA12-16-30-bas |
| Тип изделия | автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтоков |
| Способ контроля | функционально зависящие от напряжения сети (электронные) |
| Число полюсов | 1P+N |
| Число защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное (расчетное) напряжение, В | АС 230 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток нагрузки In, А | 16 |
| Характеристика отключения | С |
| Номинальный отключающий дифференциальный ток (уставка) I?n, мА | 30 |
| Условия функционирования по составляющей тока | АС |
| Номинальная отключающая способность Icn, А | 4500 |
| Одновременное отключение нейтрали (N) | да |
| Номинальное напряжение изоляции Ui, В | 500 |
| Кратковременная задержка срабатывания | нет |
| Селективная защита | нет |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Коммутационная износостойкость, не менее, циклов | 4000 |
| Механическая износостойкость, не менее, циклов | 8000 |
| Возможность дополнительной комплектации | нет |
| С блокировкой | нет |
| Наличие защиты от ложного срабатывания | нет |
| Диапазон рабочих температур, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Степень загрязнения | 3 |
| Способ монтажа | на DIN-рейку |
| Максимальное поперечное сечение подключаемых проводников, кв.мм | 16 (многопроволочный гибкий) 25 (однопроволочный жесткий) |
| Момент затяжки, Н*м | 2,5 |
| Срок службы, лет | 8 |
Схема подключения
|
Бренд
|
EKF |
|
СрокГарантии, мес
|
36 |
|
Количество полюсов
|
2 |
|
Марка изделия
|
АД12 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
2 |
|
Номинальная отключающая способность, кА
|
4.5 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
16 |
|
Серия
|
32327d74-033e-11ed-a4fd-00155da43c00 |
|
Тип тока утечки
|
AC |
-
