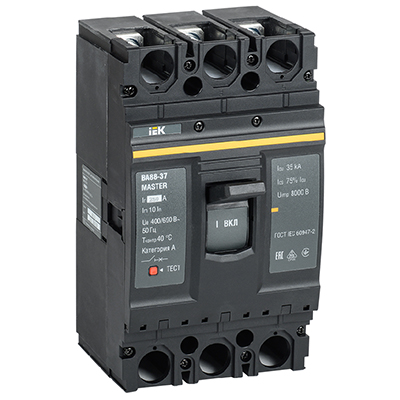

Выключатель автоматический ВА88-37 3Р 250А 35кА Master IEK
Автоматический выключатель IEK ВА88 серии Master в литом корпусе предназначен для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей в трехфазных электрических сетях переменного тока.
Оснащен термомагнитным расцепителем.
Конструкция предусматривает возможность самостоятельной установки дополнительных устройств.
Соответствует требованиям ГОСТ IEC 60947-2, ГОСТ 50030.2.
Преимущества
- Компактные размеры.
- Установка в любом положении (вертикально / горизонтально).
- Соответствие директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
- Пополюсная настройка.
Размеры
| Размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | W | W1 | W2 | W3 | H | H1 | d |
| 285 | 257 | 223 | 194 | 150 | 48 | 33 | 44 | 150 | 100 | 7 |
Особенности конструкции
 |
Новый конструктив термомагнитного расцепителя обеспечивает срабатывание выключателя при 10 номинальных токах. |  |
Тугоплавкие материалы в напайках увеличивают срок службы. |
Функциональные особенности
- Электромагнитный расцепитель токов короткого замыкания должен вызывать размыкание выключателя с погрешностью ±20 % от значения тока срабатывания токов уставки.
- Тепловой расцепитель срабатывает с обратнозависимой выдержкой времени и должен вызывать размыкание выключателя с погрешностью ±10 % от значения тока срабатывания уставки теплового расцепителя IR.
Испытательный ток, А Время расцепления или нерасцепления в зависимости от уставки тепловых расцепителей Требуемый результат IR<63 А 63 А? IR?259 А IR>250 А 1,05IR ?1 ч. ?2 ч. ?2 ч. без расцепления 1,3IR <1 ч. <2 ч. <2 ч. расцепление 3IR ?5 сек. ?8 сек. ?12 сек. расцепление
- Расцепители регулируют и калибруют на заводе-изготовителе, и доступ к ним при эксплуатации запрещен.
График зависимости значения номинального тока от температуры окружающей среды:
Технические характеристики
| Артикул | SVA40-3-0250-02 |
| Тип изделия | выключатель автоматический |
| Количество полюсов | 3 |
| Номинальное рабочее напряжение Ue, В | АС 400... 690 |
| Номинальная частота питающей сети, Гц | 50 |
| Номинальный ток (уставка теплового расцепителя) In, А | 250 |
| Номинальный продолжительный ток Iu, А | 400 |
| Уставка электромагнитного расцепителя Im | 10 х In |
| Номинальное импульсное выдерживаемое наепряжение Uimp, В | 8000 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Расцепитель сверхтоков | тепловой и электромагнитный |
| Номинальная предельная наибольшая отключающая способность Icu (при Ue = 400 В), кА | 35 |
| Номинальная рабочая наибольшая отключающая способность Ics, (при Ue = 400 В), % | 75 |
| Механическая износостойкость, не менее, циклов В-О | 4000 |
| Электрическая износостойкость, не менее, циклов В-О | 2000 |
| Размер резьбы крепежных элементов для подсоединения внешних проводников | М10 |
| Диапазон рабочих температур окружающего воздуха, °С | -40... +60 |
| Относительная влажность, % | 50* при +40 °С |
| Степень защиты от пыли и влаги | IP00 (зажимы для присоединения проводников) / IP30 (оболочка) |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Группа условий окружающей среды по ГОСТ IEC 60947-1 | А, В** |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Режим работы | продолжительный |
| Вес изделия, не более, кг | 5,48 |
| Срок службы, лет | 15 |
* Допускается использование выключателя при относительной влажности 90 % и температуре +20 °С.
** При использовании выключателя в окружающей среде группы В необходимо применять специальные устройства для защиты от нежелательных электромагнитных помех.
Время-токовые характеристики
Схема электрическая
Дополнительное оборудование для выключателей
Дополнительные сборочные единицы для выключателей (приобретаются отдельно):
- Независимый расцепитель РНм-400 (РНм-37).
- Расцепитель минимального напряжения РМм-400 (РМм-37).
- Дополнительные контакты ДКм-400 (ДКм-37).
- Аварийные контакты АКм-400 (АКм-37).
- Привод ручной поворотный ПРПм-1 400.
- Электропривод ЭМп-37.
- Панель монтажная втычного типа ПМм-1 400.
- Блокировка механическая МБм-400.
|
Бренд
|
IEK |
|
СрокГарантии, мес
|
60 |
|
Количество полюсов
|
3 |
|
Марка изделия
|
ВА88-37 |
|
Номинальная отключающая способность, кА
|
35 |
|
Номинальный ток, А
|
250 |
|
Серия
|
5e429a55-6eab-11ef-a582-00155da43c00 |
-
