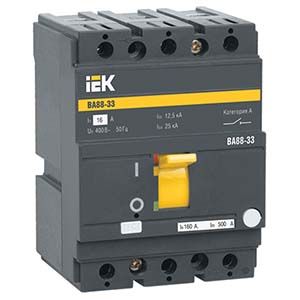

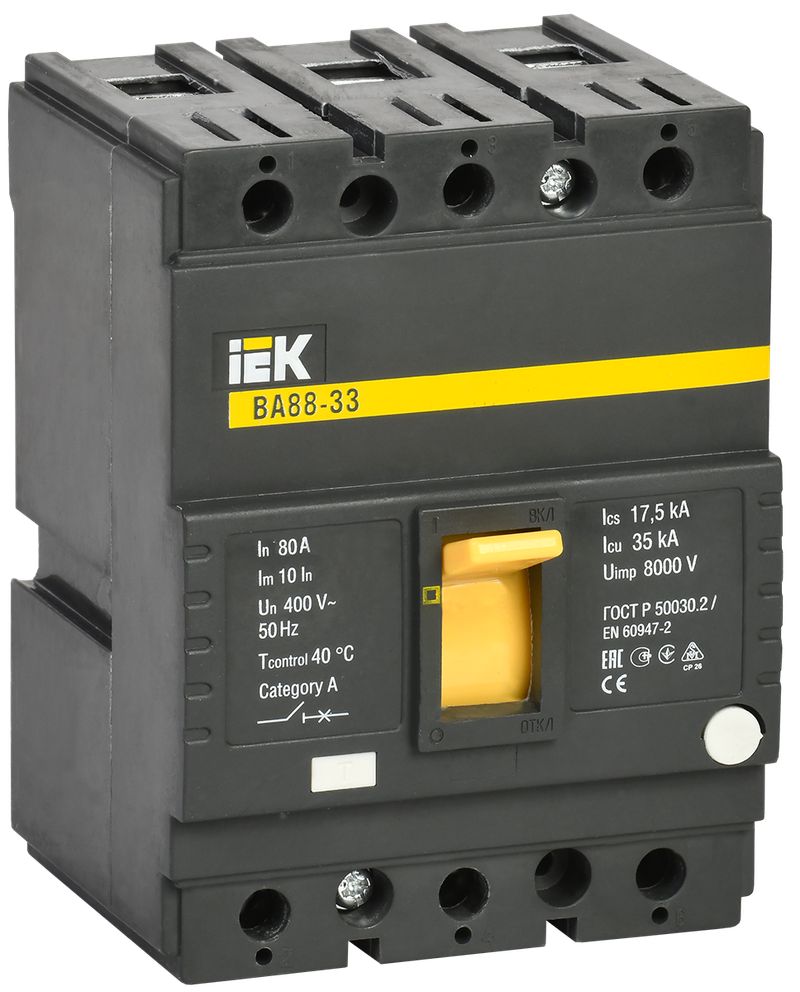

Автоматический выключатель ВА88-33 IEK SVA20-3-0080-R (3Р, 80 А, 35 кА)
Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В.
Соответствуют требованиям ГОСТ Р 50030.2, изготовлены по техническим условиям ТУ 3422-001-18461115-2009.
Выключатели устанавливаются на металлической панели толщиной не менее 1,5 мм или изоляционной панели толщиной не менее 6 мм и закрепляются винтами, входящими в комплект.
Для ВА88-32 также предусмотрена возможность установки на DIN-рейку шириной 35 мм при помощи специальной скобы (нет в комплекте).
Преимущества
- Простая самостоятельная установка дополнительных устройств, таких, как аварийный контакт, дополнительный контакт, независимый расцепитель, расцепитель минимального напряжения, привод ручной поворотный, электропривод, втычная панель, выдвижная панель.
- Габариты и вес на 10 - 20 % меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера.
Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88.

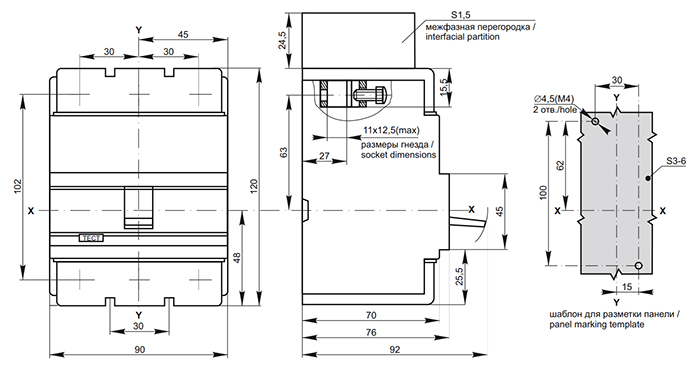

Габаритные и установочные размеры
Конструкция и материалы
 |
Токоограничение, то есть фактический ток во время короткого замыкания гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время. |
 |
Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты. |
 |
Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства. |  |
При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку. |
 |
Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании. |  |
Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Могут запитываться через верхние или нижние клеммы без нарушения работоспособности. |
 |
Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в от-дельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки. |
 |
Большие значения номинальной предельной наибольшей отключающей способности - до 50 кД. |
Технические характеристики
| Тип изделия | выключатель автоматический типа ВА88 |
| Тип расцепителя | тепловой, электромагнитный |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Количество полюсов | 3 |
| Номинальное рабочее напряжение, В | 400 |
| Частота сети, Гц | 50 |
| Номинальный ток, А | 80 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 8 |
| Номинальная отключающая способность Icu при 400 В, 50 Гц, кА | 35 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 17,5 |
| Тип элемента управления | тумблер |
| Степень защиты от пыли и влаги | IP30 |
| Климатическое исполнение и категория размещения | УХЛ3 |

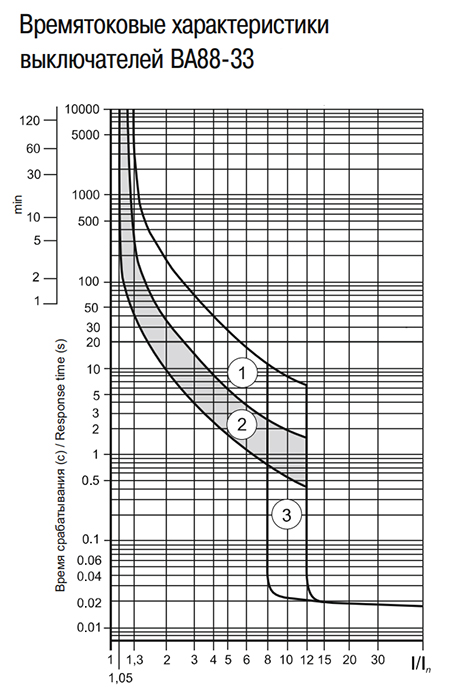

Время-токовые характеристики ВА88-33

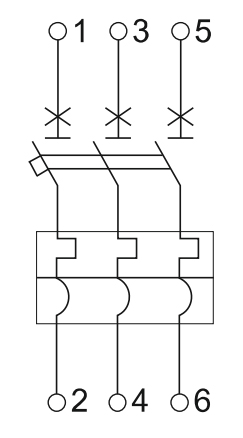

Электрическая схема выключателя с тепловым и электромагнитным расцепителем
Дополнительные устройства к автоматическим выключателям ВА88
 |
1 - силовой автоматический выключатель. 2 - неподвижная часть (цоколь) для втычного/ выдвижного варианта. 3 - боковые элементы для выдвижного варианта. 4 - межфазные перегородки. 5 - переходные шины. 6 - втычные контакты. 7 - крышка зажимов. 8 - крышка корпуса. 9 - накладная крышка корпуса. 10 - ручной поворотный привод. 11 - электромагнитный привод. 12 - независимый расцепитель / расцепитель минимального напряжения. 13 - дополнительные / аварийные контакты. |
