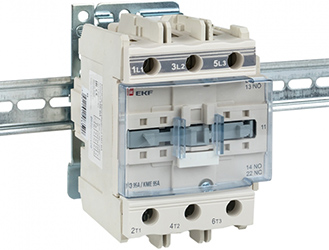

Контактор 95А 220В 1НО 1НЗ КМЭ EKF

Артикул: ctr-s-95-220

858038

3628.97 ₽

3819.97 ₽

Наличие

Купить В корзине

шт.

Добавить в избранное Добавить к сравнению Задать вопрос о товаре

Контактор малогабаритный КМЭ-9511 EKF PROxima (95 А, 220 В, 1НО / 1НЗ)

Контактор малогабаритный КМЭ EKF серии PROxima предсталяет собой коммутационный аппарат.
Предназначен для двигателей с короткозамкнутым ротором: пуск, отключение без предварительной остановки сети переменного тока частотой 50 / 60 Гц с напряжением до 660 В (категория применения АС-3) и для неиндуктивных или слабоиндуктивных нагрузок, печей сопротивления (категория применения АС-1).

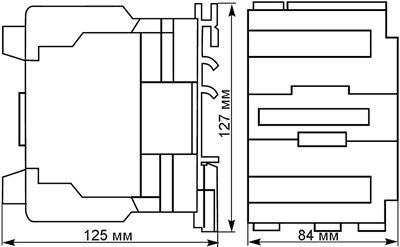

Размеры

Принцип действия

Контактор КМЭ состоит из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы.
Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ.

Пружина препятствует смыканию контактов.
При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты.

При отключении напряжения с катушки управления пружина размыкает контакты.

Конструкция и материалы

	Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления.		Маркировочная площадка в комплекте для идентификации контакторов в щите.
	Самопозиционирующиеся подвижные контакты. Контакты могут качаться, подпружинены, имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги.		Тарельчатые зажимы для надежного присоединения проводников.
	Высокая коммутационная износостойкость. Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации.		Возможность установки как на DIN-рейку, так и на монтажную панель.
	Сердечник магнитной системы с уменьшенными вихревыми потерями.		Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе.
	Высокая коммутационная стойкость.		Корпус и подвижная траверса выполнены из термостойкой пластмассы.
	Наличие дополнительных контактов для организации автоматизации.		Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения.

Технические характеристики

Артикул	ctr-s-95-220
Тип изделия	контактор малогабаритный
Количество полюсов	3P
Тип напряжения управления	АС (переменное)
Номинальное рабочее напряжение переменного тока Ue, В	230, 400, 660
Количество нормально разомкнутых (НО) силовых контактов	3
Количество нормально замкнутых (НЗ) силовых контактов	0
Количество вспомогательных нормально разомкнутых (НО) контактов	1
Количество вспомогательных нормально замкнутых (НЗ) контактов	1
Номинальный рабочий ток Ie при АС-3, 400 В, А	95
Номинальный рабочий ток Ie при АС-1, 400 В, А	125
Номинальный рабочий ток Ie при AC-4, 400 В, А	44
Номинальная коммутируемая мощность при АС-3, 400 В, кВт	45
Номинальная коммутируемая мощность при АС-4, 400 В, кВт	21
Максимальная кратковременная нагрузка (t <1 c.), А	1710
Номинальное импульсное напряжение Uimp, кВ	8
Номинальное напряжение изоляции Ui, В	690
Условный ток короткого замыкания Inc, А	5000
Мощность рассеяния при Ie, Вт/полюс	7,2 (АС-3) / 12,5 (АС-1)
Номинальное напряжение питания цепи управления Us (50 Гц), В	АС 195,5 - 253
Диапазоны напряжения управления	(0,8 - 1,1)Uc - срабатывание (0,3 - 0,6)Uc - отпускание
Мощность потребления катушки управления при Uc, ВА	200 - срабатывание cos φ = 0,75 20 - удержание cos φ = 0,3
Время срабатывания катушки управления, мс.	20 - 26 (замыкание) / 6 - 20 (размыкание)
Мощность рассеяния катушки управления, Вт	10
Коммутационная износостойкость катушки управления, млн. циклов	0,77 (АС-3) / 0,77 (АС-1)
Механическая износостойкость, млн. циклов	4
Класс защиты от поражения электрическим током	0 (ГОСТ 12.2.007.0-75)
Способ крепления	на DIN-рейку
Рабочее положение	на вертикальной плоскости с допустимым отклонением до 30° в любую сторону
Тип подключения силовой электрической цепи	винтовое соединение
Диапазон рабочих температур, °C	-25... +50
Нижняя предельная температура окружающей среды, °C	-40
Срок службы, лет	10

Подключение

Возможна коммутация алюминиевым и медным проводниками.

Схема подключения типовая

Сечение присоединяемых проводников

	Присоединение силовой цепи, кв.мм	Присоединение цепи управления, кв.мм
Гибкий кабель	16 - 35	1 - 4
Жесткий кабель	25 - 50	1 - 4
Момент затяжки винтов	9	1,5

СрокГарантии, мес	12
Номинальный ток, А	95
Напряжение цепи управления, В	220
Количество вспомогательных НО контактов	1
Степень защиты (IP)	IP20
Количество вспомогательных НЗ контактов	1
