Контроллер RGB 12/24В 108/216Вт IP20 радио Arlight Smart

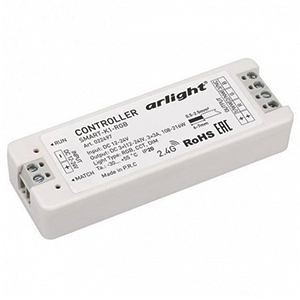

Контроллер Arlight Smart-K1-RGB (12 / 24 В, 108 / 216 Вт, 3 x 3 A, радиоканал 2,4 ГГц, IP20)

Универсальный радиочастотный 3-канальный контроллер Arlight Smart-K1-RGB предназначен для ШИМ -(PWM-) управления светодиодной лентой и другими светодиодными источниками света с напряжением питания 12 или 24 В.

Может выполнять функции контроллера RGB или MIX (CCT), а также диммера.

Выполняемые функции зависят от совместно используемых пультов и панелей управления.

Размеры

Материалы и цвета

Функциональные возможности

• Контроллер управляется от радиочастотных пультов дистанционного управления, настенных панелей управления.
  Возможна привязка до 10 пультов ДУ и панелей управления.

• Совместим с пультами ДУ, панелями управления и другим оборудованием Arlight серии Smart, поддерживающим управление RGB, MIX (CCT), DIM.

• 30 встроенных программ динамических эффектов: последовательное переключение цветов, плавная смена цвета и другие.

• Плавное изменение яркости, без видимого глазу мерцания.

Технические характеристики

Установка, подключение и управление

Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы.

• Закрепите контроллер в месте установки.
• Подключите оборудование, используя одну из нижеприведенных схем, в зависимости от типа ленты.
  Соблюдайте полярность и порядок подключения проводов к клеммам.

  Подключение светодиодной ленты RGB:



  Подключение светодиодной ленты MIX (CCT):



  Подключение одноцветной светодиодной ленты (ленты управляются синхронно):




• Сечение соединительных проводников выбирается с учетом их длины и максимального тока, протекающего через них.
  Для надежной фиксации в клеммах контроллера сечение проводов должно быть не менее 0,5 кв.мм.
• Убедитесь, что схема собрана правильно, везде соблюдена полярность подключения, и провода нигде не замыкаются.

• Включите питание.
• Выполните привязку пульта ДУ или панели управления, следуя прилагаемой к изделию инструкции.

Правила эксплуатации

• Соблюдайте условия эксплуатации оборудования:


  • эксплуатация только внутри помещений;
  • температура окружающего воздуха от - 20 до +45 °C;
  • относительная влажность воздуха не более 90 % при +20 °С, без конденсации влаги;
  • отсутствие в воздухе паров и агрессивных примесей (кислот, щелочей и пр.).


• Соблюдайте полярность при подключении оборудования.
• Устанавливайте оборудование в хорошо проветриваемом месте.
  Не устанавливайте устройство в закрытые места, например, закрытую книжную полку или подобные.

• Не допускается установка вблизи нагревательных приборов или горячих поверхностей, например, в непосредственной близости к блокам питания.
• Температура устройства во время работы не должна превышать +60 °С.
  При более высокой температуре используйте принудительную вентиляцию или уменьшите мощность подключенной нагрузки.

• Не размещайте контроллер в местах с повышенным уровнем радиопомех или в местах сосредоточения большого количества металла.
• При выборе места установки оборудования предусмотрите возможность его обслуживания.
  Не устанавливайте устройство в местах, доступ к которым будет впоследствии невозможен.

• Для питания контроллера используйте источник напряжения с выпрямленным стабилизированным выходным напряжением.
  Убедитесь, что напряжение и мощность блока питания соответствуют подключаемому источнику света.
• Перед включением убедитесь, что напряжение и мощность блока питания соответствуют подключаемому источнику света.

• Перед включением убедитесь, что схема собрана правильно, соединения выполнены надежно, замыкания отсутствуют.
  Замыкание проводов на выходе контроллера может привести к его выходу из строя.

Возможные неисправности
