Блок питания 24В 100Вт IP20 Arlight

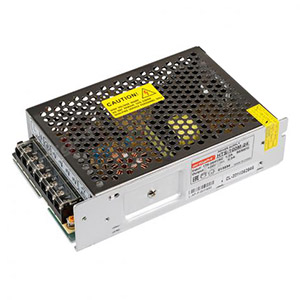

Блок питания Arlight HTS-100M-24 (DC 24 В, 4,2 A, 100 Вт, IP20), с клеммой, 159 х 98 х 42 мм

Источники напряжения Arlight серии HTS-M без корректора коэффициента мощности, в металлическом кожухе преобразуют переменное напряжение электрической сети в постоянное стабилизированное напряжение.
Предназначены для эксплуатации внутри помещений.

Сетчатый металлический корпус обеспечивает естественное охлаждение без встроенного вентилятора.

Преимущества

• Высокая стабильность выходного напряжения.
• Высокий КПД.
• Встроенный фильтр электромагнитных помех.
• Уменьшенные габаритные размеры.
• Проверка 100 % изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

Размеры

Материалы

• Материал корпуса: металл.

Функциональные особенности

• Защита от перегрузки по току и короткого замыкания.
• Автовосстановление после срабатывания защиты по перегрузке.
• Регулировка Uвых. +/-10 %.
• Напряжение изоляции вход - выход 1,5 кВ, вход - корпус 1,5 кВ.
• Диапазон рабочих температур: -10... +40 °С (100 % Iвых.), -10... +50 °С (80 % Iвых.), -10... +60 °С (60 % Iвых.).

Технические характеристики

Установка и подключение

• Во избежание поражения электрическим током перед началом всех работ отключите электропитание.
  Все работы должны проводиться только квалифицированным специалистом.

• Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
• Закрепите источник питания в месте установки.

• Подключите нагрузку к выходным клеммам, обозначенным символами V+, V-, строго соблюдая полярность.
  Равномерно распределяйте нагрузку между выходными клеммами.

• Подключите к входным клеммам, обозначенным символами L и N, провода электросети, соблюдая маркировку.
• Подключите к кпемме провод защитного заземления.

• Проверьте правильность подключения всех проводов.
  Подача напряжения сети 220 В на выходные клеммы источника напряжения неминуемо приводит к выходу его из строя.

• Включите электропитание.
  Допустима небольшая задержка включения источника (до 2 сек.), что является особенностью работы электронной схемы управления и не является дефектом.

• Дайте поработать источнику 20 минут с подключенной нагрузкой, которую Вы предполагаете использовать.
  Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.

• Проверьте температуру корпуса источника питания.
  Максимальная температура корпуса источника в установившемся режиме не должна превышать +70 °С.
  Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.

• Отключите источник от сети после проверки.

Требования и рекомендации по эксплуатации

1. Соблюдайте условия эксплуатации оборудования:

• эксплуатация только внутри помещений;
• температура окружающего воздуха от -10 до +40 °С;
• относительная влажность воздуха не более 90 % при +20 °С, без конденсации влаги;
• отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).

2. Для естественной вентиляции обеспечьте свободное пространство вокруг источника питания не менее 20 см.
   При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.

3. Не нагружайте источник питания более 80 % от его максимальной мощности.
   Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.
   Максимальная допустимая нагрузка (% от мощности источника):

4. Не закрывайте вентиляционные отверстия источника.
5. Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.

6. При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
7. Не располагайте источник питания вплотную к нагрузке или на ней.

8. Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.
9. Не соединяйте параллельно выходы двух и более источников питания.

10. При выборе места установки источника предусмотрите возможность обслуживания.
    Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.

Внимание!

Не допускается использовать источник питания совместно с диммерами (регуляторами освещения)!
