Блок питания 24В 75Вт IP20 Arlight

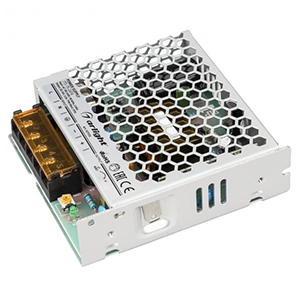

Блок питания Arlight JTS-75-24-FA (24 В, 77 Вт, 3,2 А, IP20)

Блок питания с гальванической развязкой Arlight JTS-75-24-FA предназначен для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.
Применяется внутри помещений.

Преимущества

• Высокая стабильность выходного напряжения.

• Высокий КПД.

• Проверка 100 % изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

Размеры

Материалы

• Материал корпуса: металл.

Функциональные особенности

• Регулировка выходного напряжения встроенным потенциометром в пределах ±10 %.
• Встроенный фильтр электромагнитных помех.
• Защита от перегрузки и короткого замыкания.

Технические характеристики

* Без учета возникновения условий конденсации влаги.

Рекомендации по использованию

• Дайте поработать блоку в течение 60 минут с подключенной нагрузкой, которую Вы предполагаете использовать.
  Блок должен находиться в тех же условиях, как и при последующей эксплуатации.

• После подключения и включения электропитания допустима небольшая задержка включения блока (до 3 сек.), что является особенностью работы электронной схемы управления и не является дефектом.

• Проверьте температуру корпуса источника питания.
  Максимальная температура корпуса блока в установившемся режиме не должна превышать +75 °C.
  Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.

• Отключите источник от сети после проверки.

• Источник питания оборудован встроенным датчиком температуры.
  Если произошло аварийное отключение из-за превышения допустимой температуры, отключите источник питания от сети, устраните причину перегрева и после охлаждения блока включите его вновь.

• Соблюдайте условия эксплуатации оборудования:
  • только внутри помещений;
  • температура окружающего воздуха от -20 до +50 °С;
  • относительная влажность воздуха не более 90 % при +20 °С, без конденсации влаги;
  • отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).

• Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания.
  При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.

• Не нагружайте источник питания более 80 % от его максимальной мощности.
  Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается (см. график зависимости ниже).

Максимальная допустимая нагрузка, % от мощности источника питания:

• Не закрывайте вентиляционные отверстия источника.
• Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.

• При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
• Не располагайте источник питания вплотную к нагрузке или на ней.

• Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.
• Не соединяйте параллельно выходы двух и более источников питания.

• При выборе места установки источника предусмотрите возможность обслуживания.
  Не устанавливайте источник в местах, доступ к которым будет невозможен.
• Периодически производите профилактическую чистку источника питания.
  Периодичность профилактического обслуживания зависит от степени загрязнения воздуха.
  В условиях проведения строительно-отделочных работ может потребоваться еженедельная профилактика.

Возможные неисправности и методы их устранения
