Блок питания 24В 36Вт IP20 Arlight

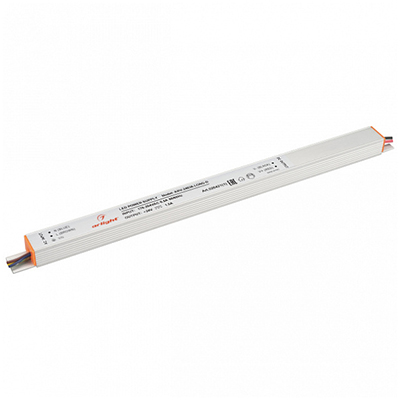

Блок питания Arlight ARV-24036-LONG-D (24 В, 36 Вт, 1,5 A, IP20, металл)

Источник питания Arlight ARV-L0NG-D предназначен для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.

Применяется для питания светодиодной ленты и другого светодиодного оборудования в световых коробах (лайтбоксах) и других рекламных конструкциях.
Устанавливается внутри помещений.

Преимущества

• Сверхтонкий алюминиевый корпус.
• Высокая стабильность выходного напряжения.

• Высокая эффективность - более 85 %.
• Защита от короткого замыкания на выходе, с автовосстановлением после устранения короткого замыкания.

• Защита от перегрузки по току.
• Простой монтаж.

• Легкость в использовании.
• Проверка 100 % изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

Размеры

Материалы

• Материал корпуса: алюминий.

Технические характеристики

Примечание

Блок питания не подходит для встраивания в профили.

Установка и подключение

• Закрепите источник питания в месте установки.
• Подключите выходные провода источника питания со стороны Output к нагрузке, строго соблюдая полярность: "V+" - красный провод, "V-" - черный.

• Подключите входные провода источника питания со стороны Input к обесточенной электросети, соблюдая маркировку: L (фаза) - коричневый провод, N (ноль) - синий.
• Подключите желто-зеленый провод, обозначенный символом , к защитному заземлению.

• Проверьте правильность подключения всех проводов.
  Подача напряжения сети ~230 В на выходные провода источника напряжения неминуемо приводит к выходу его из строя.

• Включите электропитание.
  Допустима небольшая задержка включения источника (до 2 - 3 секунд), что является особенностью работы электронной схемы управления и не является дефектом.
• Дайте поработать источнику 60 мин. с подключенной нагрузкой, которую вы предполагаете использовать.
  Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.

• Проверьте температуру корпуса источника питания.
  Максимальная температура корпуса источника в установившемся режиме не должна превышать +70 °С.
  Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.
• Отключите источник от сети после проверки.

• Если произошло аварийное выключение источника питания, отключите его от сети, устраните причину, вызвавшую отключение (короткое замыкание в нагрузке, превышение мощности нагрузки), и включите источник питания вновь.

Условия эксплуатации

• Не допускается использовать источник питания совместно с диммером (регулятором освещения), установленным в цепи питания ~230 В.
• Соблюдайте условия эксплуатации оборудования:
  • эксплуатация только внутри помещений;
  • температура окружающего воздуха от -15 до +50 °С;
  • относительная влажность воздуха не более 90 %, без конденсации влаги;
  • отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).


• Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания (рис. 1).
  При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.
• В случае установки в ограниченном пространстве (например, лайтбокс или профиль) предусмотрите обеспечение требуемого температурного режима источника питания (рис. 2).



  Рис. 1. Свободное пространство вокруг источника.

  Рис. 2. Максимальная допустимая нагрузка, % от мощности источника.



• Не нагружайте источник питания более 80 % от его максимальной мощности.
• Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается, см. график зависимости на рис. 2.

• Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.
• При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.

• Не располагайте источник питания вплотную к нагрузке или на ней, например, на светильнике.
• Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.

• Не соединяйте выходы двух и более источников питания.
• При выборе места установки источника предусмотрите возможность обслуживания.
  Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.

• При эксплуатации источников питания периодически производите профилактическую очистку от пыли и загрязнений.
  Периодичность профилактического обслуживания зависит от степени загрязнения воздуха.
  В условиях проведения строительно-отделочных работ может потребоваться систематическая профилактика.
