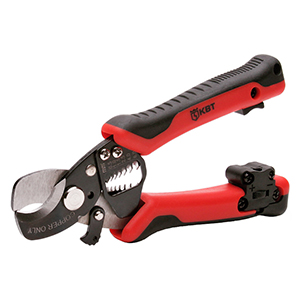

Ножницы для резки кабеля 11мм 165мм MC-04 КВТ

Ножницы MC-04 КВТ 60948 (длина 165 мм) для резки кабеля d 11 мм, с функцией зачистки

Ножницы ручные MC-04 предназначены для резки и зачистки медных, алюминиевых проводов.

Размеры и вес

Устройство и принцип работы

• Ножницы кабельные МС-04 состоят из серповидных лезвий, оси крепления лезвий и двухкомпонентных рукояток со вставками из термопластрезины, позиционных лезвий для снятия изоляции с провода, защитной планки, а также блокиратора рукояток.
• Резка провода происходит за счет приложения усилий к рукоятками инструмента.
  Лезвия, соединенные осью, смыкаются и перерезают провод / кабель.
  Возвратная пружина возвращает рукоятки и лезвия в исходное положение.

• Блокиратор рукояток фиксирует ножницы в закрытом положении.

Технические характеристики

Порядок работы

Резка

1. Отведите блокиратор рукояток в сторону, при этом за счет возвратной пружины рукоятки и лезвия примут рабочее положение.


2. Поместите провод в зоне резки, приложив усилия к рукояткам, произведите рез.


3. По окончании работы сведите рукоятки вместе и зафиксируйте их блокиратором.

Снятие изоляции с провода

1. Отведите блокиратор рукояток в сторону, при этом за счет возвратной пружины рукоятки и лезвия для снятия изоляции примут рабочее положение.


2. Поместите провод в позиции для снятия изоляции согласно сечению, которое указано на защитной планке.


3. Сожмите рукоятки, таким образом, надрезав изоляцию, а после движением руки удалите изоляцию с жилы провода.


4. По окончании работы сведите рукоятки вместе и зафиксируйте их блокиратором.

Продольная резка оболочки круглого кабеля

1. Установите глубину врезания ножа модуля, повернув регулятор, либо в сторону "+" для увеличения глубина реза, либо в сторону "-" для уменьшения.


2. Поместите кабель в рабочей зоне модуля продольной разделки перпендикулярно продольной оси инструмента на необходимом расстоянии, сомкните рукоятки и протяните инструмент вдоль оси кабеля, надрезав продольно оболочку.
