Клещи обжимные 0,25-10мм2 CTF КВТ с набором матриц

Клещи обжимные CTF КВТ 55922 (0,25 - 10,0 кв.мм) с набором матриц

Пресс-клещи CTF с набором матриц предназначены для опрессовки изолированных и неизолированных наконечников и гильз на многожильные медные провода не ниже 3-го класса гибкости.

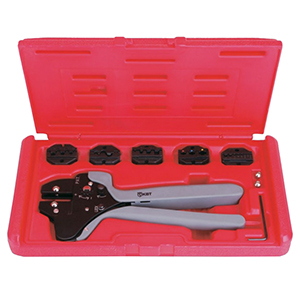

Набор CTF в прочном пластиковом кейсе:

• пресс-клещи CTF;
• шестигранный ключ;

• запасные винты для крепления матриц;
• матрица 01 CTF для опрессовки изолированных наконечников и гильз сечением 0,5 - 6 кв.мм с красной, синей и желтой манжетами;

• матрица 02 CTF для опрессовки одинарных изолированных и неизолированных втулочных наконечников сечением 0,25 - 6 кв.мм;
• матрица 03 CTF для опрессовки одинарных изолированных и неизолированных втулочных наконечников сечением 6 - 16 кв.мм;

• матрица 04 CTF для опрессовки неизолированных разъемов и наконечников (автоклемм) сечением 0,5 - 6 кв.мм под двойной обжим по жиле и изоляции;
• матрица 05 CTF для опрессовки неизолированных медных наконечников и гильз сечением 0,5 - 10 кв.мм.

Преимущества

• Усовершенствованный рычажный механизм.

• Усилие при опрессовке на 30 % меньше, чем при использовании аналогичного инструмента.

• Параллельное смыкание матриц гарантирует безупречное качество обжима.

Размеры и вес

Материалы

• Материал корпуса: сталь.

Устройство и принцип работы

• Пресс-клещи CTF состоят из подвижной и неподвижной рукояток, высокопрочного стального корпуса, матриц, храпового механизма, регулятора прижимных усилий матриц и устройства разблокировки храпового механизма.

• Храповой механизм обеспечивает блокировку обратного хода до завершения полного цикла опрессовки.

• Параллельное смыкание матриц гарантирует равномерный обжим и высокое качество опрессовки.

Технические характеристики

Порядок установки и снятия матрицы

• Установите матрицу в рамке пресс-клещей.
• Зафиксируйте матрицу в рамке винтами.

Рекомендации по настройке усилий

• Положение регулятора прижимных усилий устанавливается заводом-изготовителем.
  Самостоятельную настройку рекомендуется проводить только в случае, если заводская установка не отвечает требованиям качества опрессовки.

• Для увеличения прижимных усилий матрицы поворачивайте регулятор в направлении "+" по ходу часовой стрелки, выбирая необходимое положение.

• Для уменьшения прижимных усилий матрицы вращайте регулятор в направлении "-" против хода часовой стрелки, выбирая необходимое положение.

Порядок работы

1. Сожмите рукоятки пресс-клещей до срабатывания храпового механизма, после чего отпустите подвижную рукоятку, при этом матрица раскроется.


2. Установите коннектор в открытое пространство рабочей зоны между сторонами матрицы согласно сечению прессуемого провода и типоразмера коннектора.


3. Сожмите рукоятки пресс-клещей до полной опрессовки коннектора.
   По достижении окончательной точки цикла опрессовки рукоятки и матрица вернутся в исходное положение.


4. Извлеките коннектор из зоны опрессовки.

Внимание!

В случае блокировки матрицы воспользуйтесь устройством разблокировки, повернув винт в сторону согласно указательной стрелке.
Матрица и рукоятки при этом раскроются, вернувшись в исходное положение.
