Пресс гидравлический 4,0-70мм2 ПГР-70 КВТ

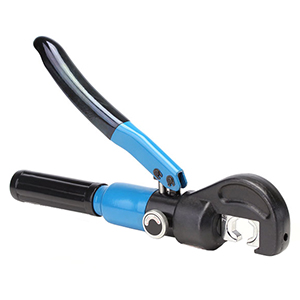

Пресс гидравлический ручной ПГР-70 КВТ 52065 (4,0 - 70,0 кв.мм)

Пресс гидравлический ручной ПГР-70 предназначен для опрессовывания силовых медных, алюминиевых и алюмомедных наконечников и гильз на провод и кабель с медными и алюминиевыми жилами.

Размеры и вес

Устройство и принцип работы

• Пресс гидравлический ручной ПГР-70 состоит из встроенного плунжерного насоса, С-образной кованой рабочей головы и рукояток.
• Сменные безлюфтовые матрицы с фиксирующими штифтами устанавливаются в посадочные отверстия в верхней части рабочей головы и штоке.

• Нагнетание масла в рабочую полость гидроцилиндра происходит посредством встроенного плунжерного насоса, приводимого в действие за счет возвратно-поступательных движений подвижной рукоятки.
• Рабочая жидкость нагнетается в гидроцилиндр, приводя в движение поршень.
  Малый объем внутренней полости поршня позволяет ускорить процесс холостого хода.

• За счет оптимальной рабочей площади поршня создается большое усилие сжатия в рабочей зоне.
• В процессе достижения максимального рабочего давления возникает встречная нагрузка.

• Для сброса давления на инструменте расположен клапан ручного сброса давления, работающий в положении "закрыто" / "открыто".
• После сброса давления возвратная пружина перемещает поршень в исходное положение.

Внимание!

Матрицы в комплекте инструмента не относятся к какому-либо конкретному стандарту, имеют усредненные размеры профиля обжима, с возможностью применения к арматуре распространенных стандартов: ГОСТ, DIN, КВТ.
Для применения к арматуре ГОСТ в паспорте изделия приведены таблицы по выбору матриц.

Технические характеристики

Подготовка к работе

• Во время подготовки инструмента к эксплуатации убедитесь, что используемое гидравлическое масло соответствует температуре окружающей среды в месте проведения работы.
  Проверьте наличие и уровень масла в резервуаре инструмента.

• Выберите матрицы согласно рекомендации в разделе выбора матриц по ГОСТ паспорта изделия.

• Примите наиболее удобное положение для работы прессом и не забывайте о мерах безопасности.

Порядок работы

Внимание!

• Во время работы при пониженных температурах внимательно следите за временем рабочего цикла.
• В случае значительного увеличения количества нажатий рукоятки во время создания давления примите меры по отогреву инструмента и развоздушиванию.

Меры безопасности

• Берегите руки! Не помещайте пальцы в рабочую зону инструмента.
• Не работайте без матриц! Создание давления без установленных в пресс матриц приведет к поломке пресса.

• Не работайте под напряжением! Перед началом работы убедитесь, что линия обесточена и заземлена.
• Запрещено поворачивать рабочую голову, если создано хотя бы незначительное давление в прессе.

• Запрещено создавать дополнительное давление после смыкания матриц, если инструмент не оснащен клапаном автоматического сброса давления.
• Не проводите работы при температурах выше или ниже рабочего диапазона, это может привести к поломке инструмента.

• После длительного использования масло постепенно утрачивает свои рабочие характеристики и требует замены (не менее 1 раза в 2 года, а в случае интенсивного использования не реже 1 раза в год.
• В качестве рабочей жидкости применяйте только масла, указанные в технических характеристиках.

• В случае обнаружения некорректной работы пресса, а также в случае обнаружения неисправностей прекратите его использование и обратитесь в сервисный центр КВТ.
• В случае проведения самостоятельного ремонта используйте только оригинальные запчасти КВТ.

Комплектация

• Пресс гидравлический.
• Сменные матрицы - 8 шт.
• Пластиковый кейс.
• Ремкомплект (уплотнительные кольца).
