Блок аварийного питания 48Вт IP20 ND-EF08

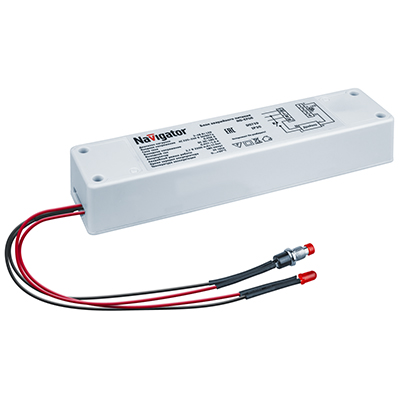

Блок аварийного питания Navigator ND-EF08 (48 Вт, IP20) для светодиодных светильников

Блок аварийного питания Navigator ND-EF08 предназначен для включения и поддержания работы светодиодного светильника мощностью до 48 Вт в случае аварийного отключения питания электросети.
Совместим с разборными светильниками Navigator.

Согласно Своду правил СП 52.13330.2016 (актуализированная редакция СНиП 23-05-95) аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения.
Аварийное освещение должно включаться автоматически при пропадании питания основного (рабочего) освещения.

Преимущества

• Литий-ионный аккумулятор большой емкости гарантирует прибору стабильную работу в аварийном режиме.

• Защита от перезаряда и полного разряда аккумулятора.

Размеры

Технические характеристики

Световой поток в аварийном режиме

Рекомендации по выбору блока аварийного питания

По типу подключения БАП делятся на два типа:

• для разборных светодиодных светильников;
• универсальные (для разборных и неразборных светодиодных светильников и ламп).

Разборные светильники - светильники, у которых есть возможность подключения к входу и выходу штатного драйвера и светодиодным модулям.
Неразборные светильники и лампы имеют неразборный корпус, без возможности подключиться к светодиодному модулю и выходу драйвера.
Подключение возможно только к входу штатного драйвера.

БАП для разборных светодиодных светильников подключаются напрямую к светодиодным модулям светильника, штатный драйвер светильника подключается к БАП параллельно.
Отличаются выходным напряжением, мощностью и временем автономной работы.

Внимание!
Подключаемый светильник или лампа должны работать от постоянного напряжения 170 - 240 В.

Если необходимо подключить светильник с разборным корпусом, где есть возможность "добраться" до светодиодных модулей и драйвера, то подойдут модели ND-EF07 и ND-EF08.
При выборе необходимо руководствоваться напряжением питания и мощностью светодиодных модулей.
Данные значения, как правило, указаны в спецификации к драйверу светильника (выходное напряжение и мощность).
Значения мощности и напряжения светодиодных модулей должны попадать в диапазон данных значений, указанных в спецификации БАП.

Внимание!
БАП для разборных светильников оснащены функцией проверки работоспособности в аварийном режиме.
При нажатии кнопки "Тест" происходит принудительное переключение работы светильника от БАП.
При проведении теста необходимо отключать питание штатного драйвера светильника.
При подключенном питании штатного драйвера может произойти его преждевременный выход из строя.

Например, необходимо подключить светодиодный светильник Navigator 94497 NLP-PS2-36-4K.
Светильник разборный, возможно подключение к входу и выходу драйвера, светодиодным модулям, мощность светильника 36 Вт, напряжение питания светодиодных модулей 108 В, необходимое время работы в аварийном режиме - 1 час.
В данном случае подойдет БАП ND-EF07.

Также для разборных светильников подойдет универсальный БАП ND-EF06.
При подборе универсального БАП необходимо руководствоваться его максимальной мощностью.
Мощность подключаемого светильника не должна превышать максимальную мощность БАП.

Подключение

БАП для разборных светильников возможно подключить двумя способами для обеспечения разных режимов работы светильника - постоянного и непостоянного.
