Счетчик газа 1,6 Бетар ДУ15 с монтаж. компл.

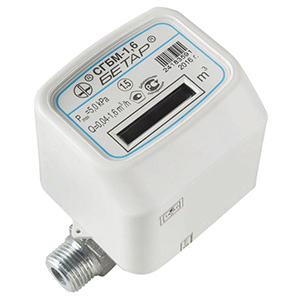

Счетчик газа СГБМ-1,6 "Бетар" (ДУ15) с монтажным комплектом

Счетчики газа малогабаритные СГБМ предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Счетчики газа СГБМ отличаются малыми габаритами и возможностью установки как на вертикальном, так и на горизонтальном опуске газопровода.

В эксплуатации счетчики не являются источником шума, электромагнитных помех, вибрации и загазованности.

Наличие накидных гаек позволяет осуществлять установку без использования каких-либо дополнительных соединительных элементов, а наличие тройника в комплекте счетчика газа позволяет производить опрессовку газопровода без счетчика и позволяет иметь возможность пользоваться газом, пока счетчик будет в ремонте или на поверке.

Размеры и вес

Конструкция и материалы

Конструкция счетчика:

• Датчик расхода в герметичном корпусе, включающий в себя струйный блок и пневмоэлектропреобразователь.

• Электронный блок, производящий усиление и форматирование импульсов счета, включающий в себя жидкокристаллический индикатор и батарею для питания электронного блока и ЖКИ.

• Кожух.

Для присоединения счетчика к газопроводу на тройнике имеется резьба G 1/2 - B по ГОСТ 6357-81.

Функциональные особенности

Программное обеспечение счетчика обеспечивает измерение и хранение результатов измерения, а также их отображение на ЖКИ прибора.

Жидкокристаллический индикатор отображает измеренный объем газа в кубических метрах и долях кубического метра.

В конструкции электронного блока применяется оптрон типа PC357N4T (или аналогичный), позволяющий применять дистанционный съем показаний, который выдает импульс во внешнюю сеть учета на каждые 10 л прошедшего газа со следующими параметрами:

• ток внешней цепи оптрона не более 3 мА;
• напряжение на внешней цепи оптрона не более 35 В;
• длительность импульса на менее 15 мс.

В электронном блоке предусмотрена функция "Календарь", которая позволяет определить, производилось ли отключение питания в процессе эксплуатации.
Вся информация заносится в архив электронного блока, которую возможно прочитать только с помощью специального оборудования.

Технические характеристики

Условия монтажа

• Установку и монтаж счетчика должны выполнять только специалисты газового хозяйства или специализированных монтажных организаций, имеющие право на данный вид деятельности.

• Счетчик устанавливается на расстоянии (по радиусу) не менее 300 мм от бытовой газовой плиты (или варочной панели) и отопительного газоиспользующего оборудования (емкостного и проточного водонагревателя, котла, теплогенератора).

• Допускается установка счетчика на расстоянии (по радиусу) не менее 100 мм от бытовой газовой плиты (или варочной панели) и отопительного газоиспользующего оборудования, но при этом необходимо особое внимание уделить соблюдению требований руководства по эксплуатации, исключив воздействие источника тепла на счетчик.

• Высоту установки счетчика от уровня пола помещения или земли выбирают исходя из условий удобства монтажа, эксплуатации, обслуживания и ремонта счетчика.

• Счетчик устанавливается на вертикальном или горизонтальном опуске газопровода после крана при помощи тройника (в комплекте).
  Допускается установка счетчика в горизонтальном положении лицевой стороной вверх.

• Стрелка на тройнике указывает направление движения газа в газопроводе.

Требования безопасности

• Не допускается самостоятельная установка, разборка и проведение ремонтных работ.

• При отсутствии потребления газа общий газовый кран должен быть закрыт.

• Все работы по монтажу должны выполняться при отсуствии давления в трубопроводе, где установлен счетчик.

• Счетчик не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).

Комплектность

• Счетчик.
• Тройник.
• Пломба.
• Проволока 0,4 м.
• Прокладка.
