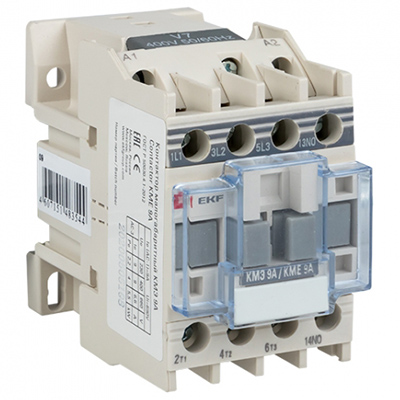

Контактор малогабаритный КМЭ-0910 EKF PROxima (9 А, 220 В, 1НО)
Контактор малогабаритный КМЭ EKF серии PROxima предсталяет собой коммутационный аппарат.
Предназначен для двигателей с короткозамкнутым ротором: пуск, отключение без предварительной остановки сети переменного тока частотой 50 / 60 Гц с напряжением до 660 В (категория применения АС-3) и для неиндуктивных или слабоиндуктивных нагрузок, печей сопротивления (категория применения АС-1).
Размеры
Принцип действия
- Контактор КМЭ состоит из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы.
- Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ.
- Пружина препятствует смыканию контактов.
- При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты.
- При отключении напряжения с катушки управления пружина размыкает контакты.
Конструкция и материалы
 |
Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления. |  |
Маркировочная площадка в комплекте для идентификации контакторов в щите. |
 |
Самопозиционирующиеся подвижные контакты. Контакты могут качаться, подпружинены, имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги. |
 |
Тарельчатые зажимы для надежного присоединения проводников. |
 |
Высокая коммутационная износостойкость. Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации. |
 |
Возможность установки как на DIN-рейку, так и на монтажную панель. |
 |
Сердечник магнитной системы с уменьшенными вихревыми потерями. |  |
Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе. |
 |
Высокая коммутационная стойкость. |  |
Корпус и подвижная траверса выполнены из термостойкой пластмассы. |
 |
Наличие дополнительных контактов для организации автоматизации. |  |
Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения. |
Технические характеристики
| Артикул | ctr-s-9-220 |
| Тип изделия | контактор малогабаритный |
| Количество полюсов | 3P |
| Тип напряжения управления | АС (переменное) |
| Номинальное рабочее напряжение переменного тока Ue, В | 230, 400, 660 |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Количество вспомогательных нормально разомкнутых (НО) контактов | 1 |
| Количество вспомогательных нормально замкнутых (НЗ) контактов | 0 |
| Номинальный рабочий ток Ie при АС-3, 400 В, А | 9 |
| Номинальный рабочий ток Ie при АС-1, 400 В, А | 25 |
| Номинальный рабочий ток Ie при AC-4, 400 В, А | 3 |
| Номинальная коммутируемая мощность при АС-3, 400 В, кВт | 4 |
| Номинальная коммутируемая мощность при АС-4, 400 В, кВт | 2 |
| Максимальная кратковременная нагрузка (t <1 c.), А | 162 |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Условный ток короткого замыкания Inc, А | 1000 |
| Мощность рассеяния при Ie, Вт/полюс | 0,2 (АС-3) / 1,56 (АС-1) |
| Номинальное напряжение питания цепи управления Us (50 Гц), В | АС 195,5 - 253 |
| Диапазоны напряжения управления | (0,8 - 1,1)*Uc - срабатывание (0,3 - 0,6)*Uc - отпускание |
| Мощность потребления катушки управления при Uc, ВА | 60 - срабатывание cos ? = 0,75 7 - удержание cos ? = 0,3 |
| Время срабатывания катушки управления, мс. | 12 - 22 (замыкание) / 4 - 19 (размыкание) |
| Мощность рассеяния катушки управления, Вт | 3 |
| Коммутационная износостойкость катушки управления, млн. циклов | 1,65 (АС-3) / 1,43 (АС-1) |
| Механическая износостойкость, млн. циклов | 15 |
| Класс защиты от поражения электрическим током | 0 (ГОСТ 12.2.007.0-75) |
| Способ крепления | на DIN-рейку |
| Рабочее положение | на вертикальной плоскости с допустимым отклонением до 30° в любую сторону |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Диапазон рабочих температур, °C | -25... +50 |
| Нижняя предельная температура окружающей среды, °C | -40 |
| Срок службы, лет | 10 |
Подключение
Возможна коммутация алюминиевым и медным проводниками.
Схема подключения типовая
Сечение присоединяемых проводников
| Присоединение силовой цепи, кв.мм | Присоединение цепи управления, кв.мм | |
|---|---|---|
| Гибкий кабель | 1 - 4 | 1 - 4 |
| Жесткий кабель | 1,5 - 4 | 1 - 4 |
| Момент затяжки винтов | 1,5 | 1,5 |
Требования безопасности
Эксплуатация контактора разрещается только с последовательно включенным плавким предохранителем или автоматическим выключателем соответствующего номинального тока.
