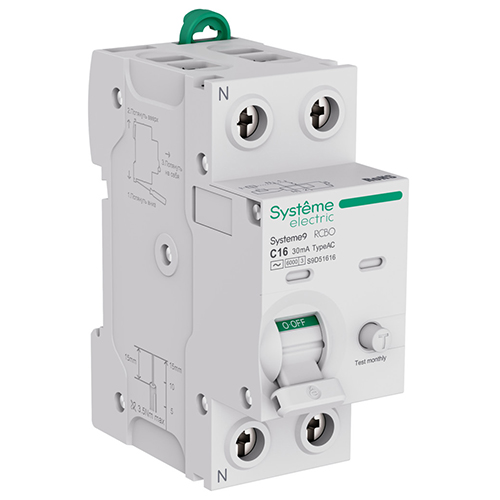

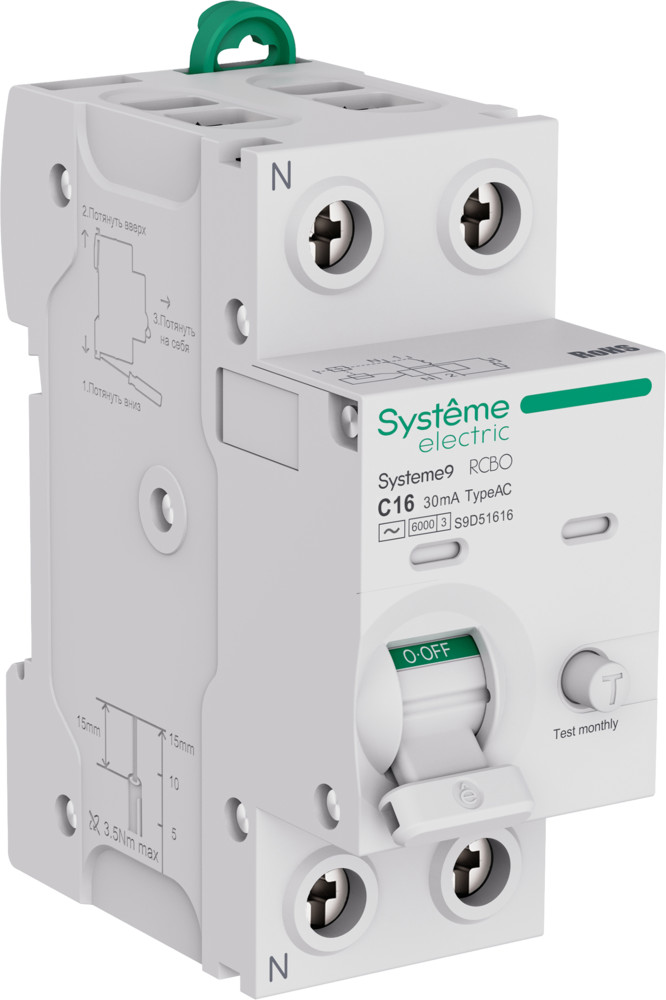

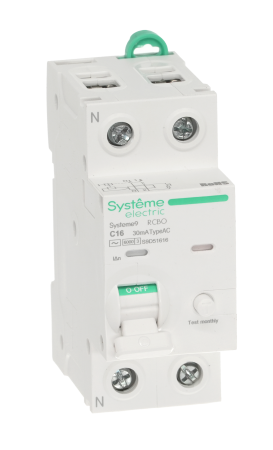

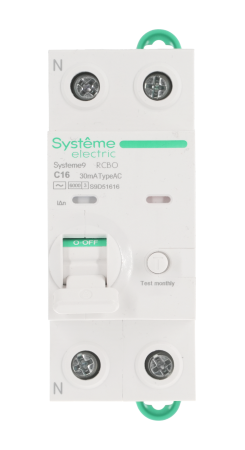

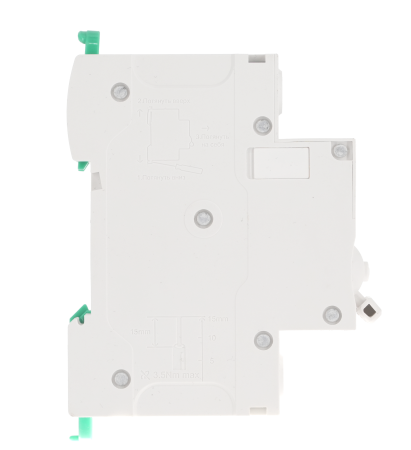

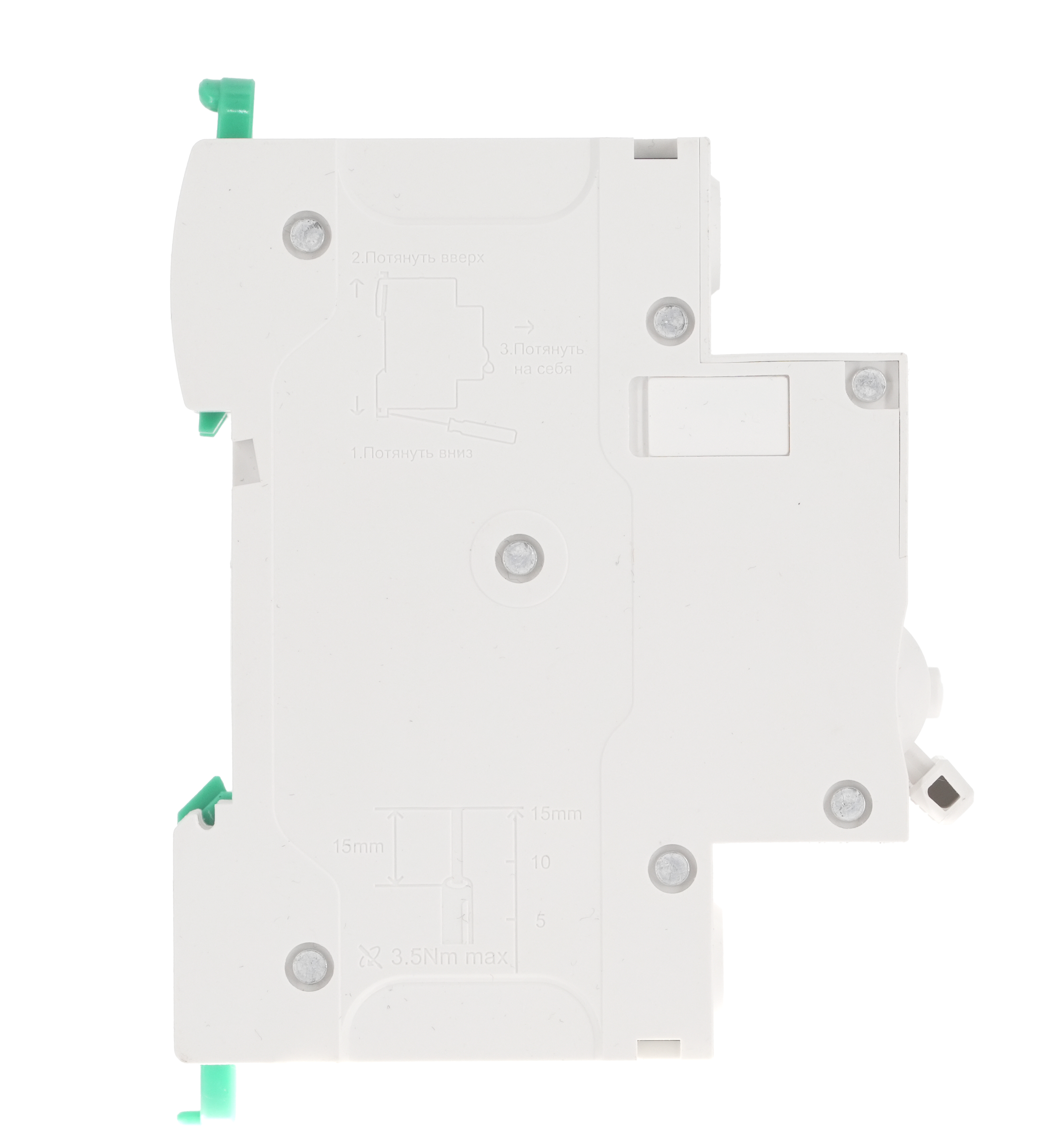

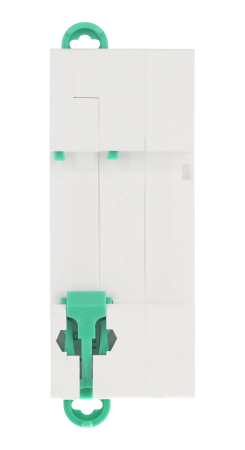

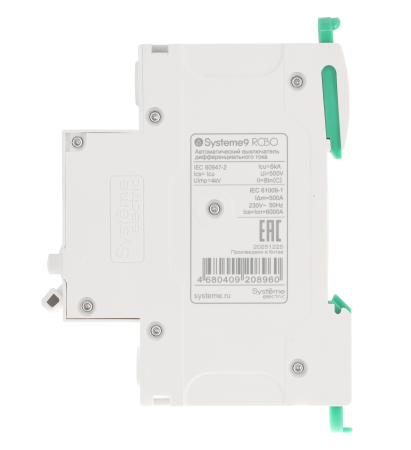

Дифавтомат 2Р 16А C тип AC 30мА 6кА 2мод S9D Systeme Electric Systeme9

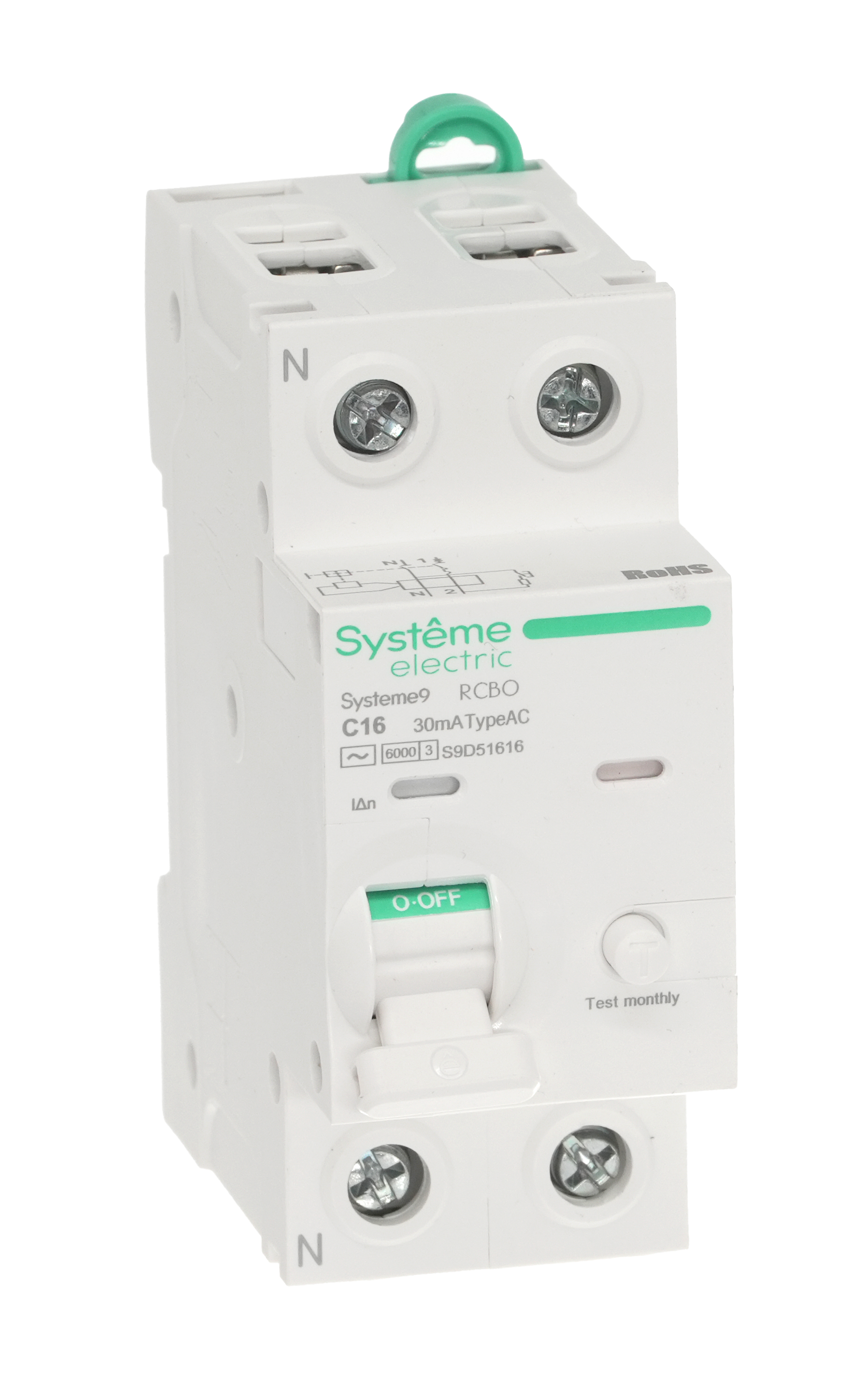

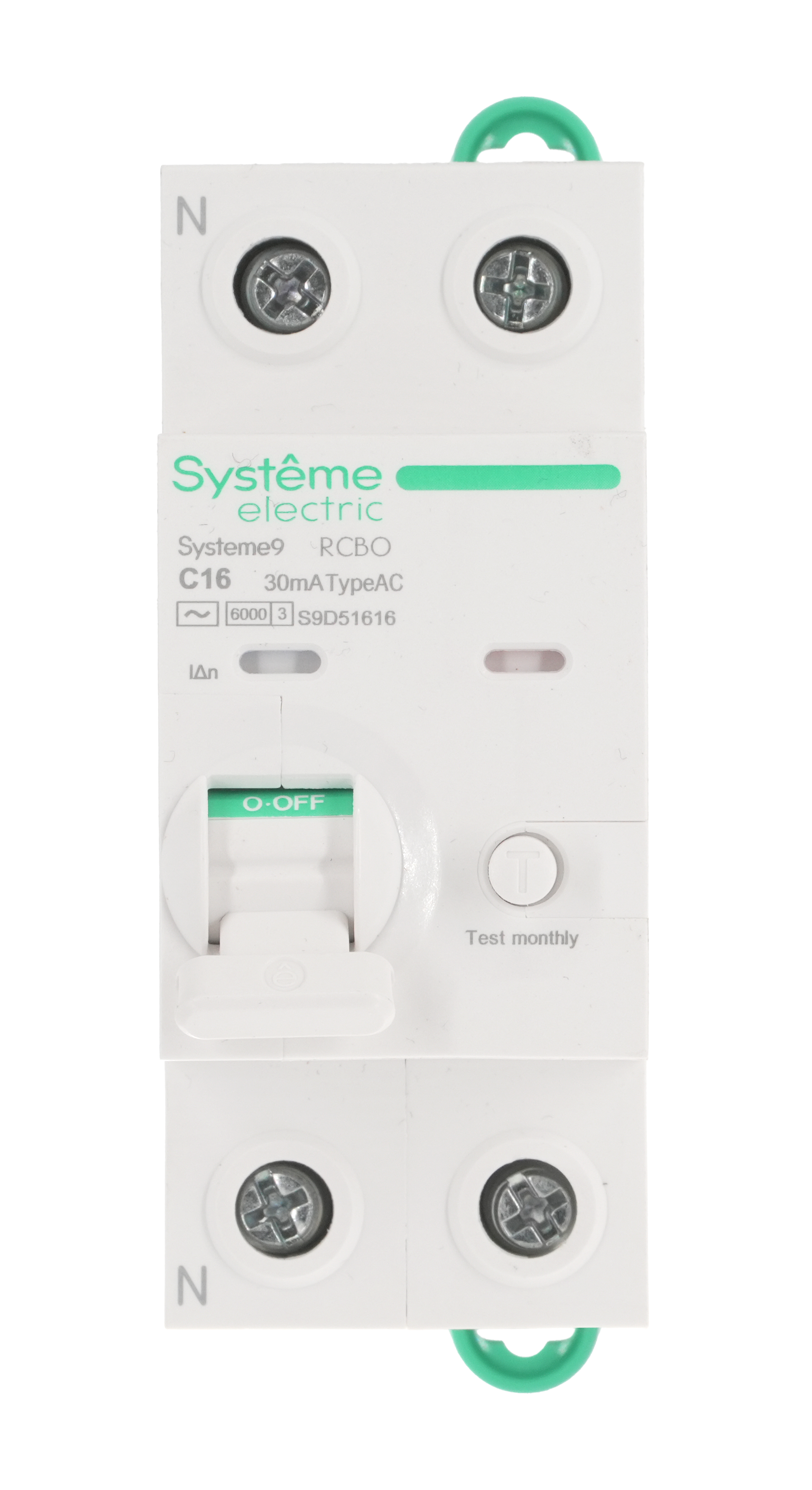

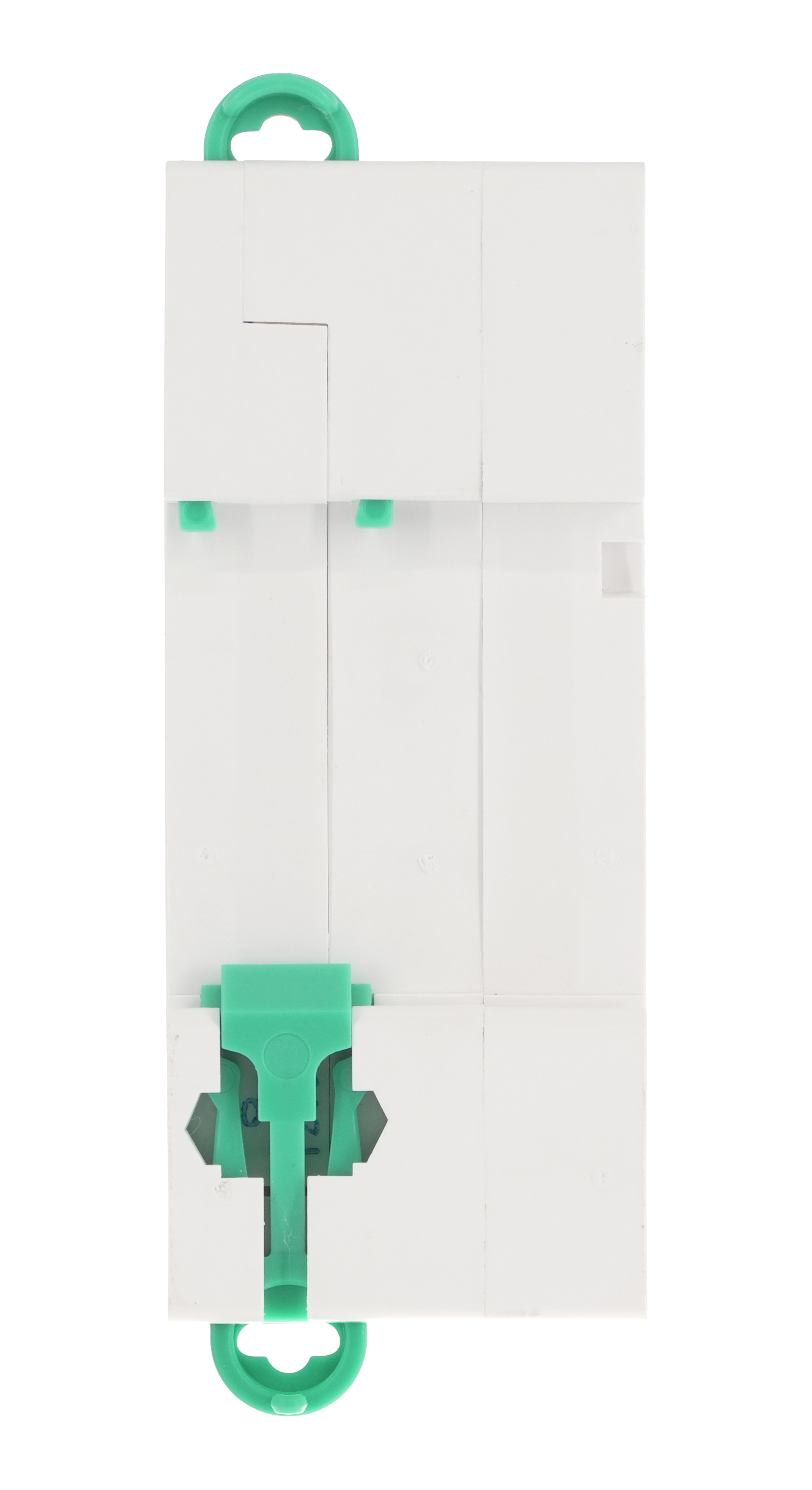

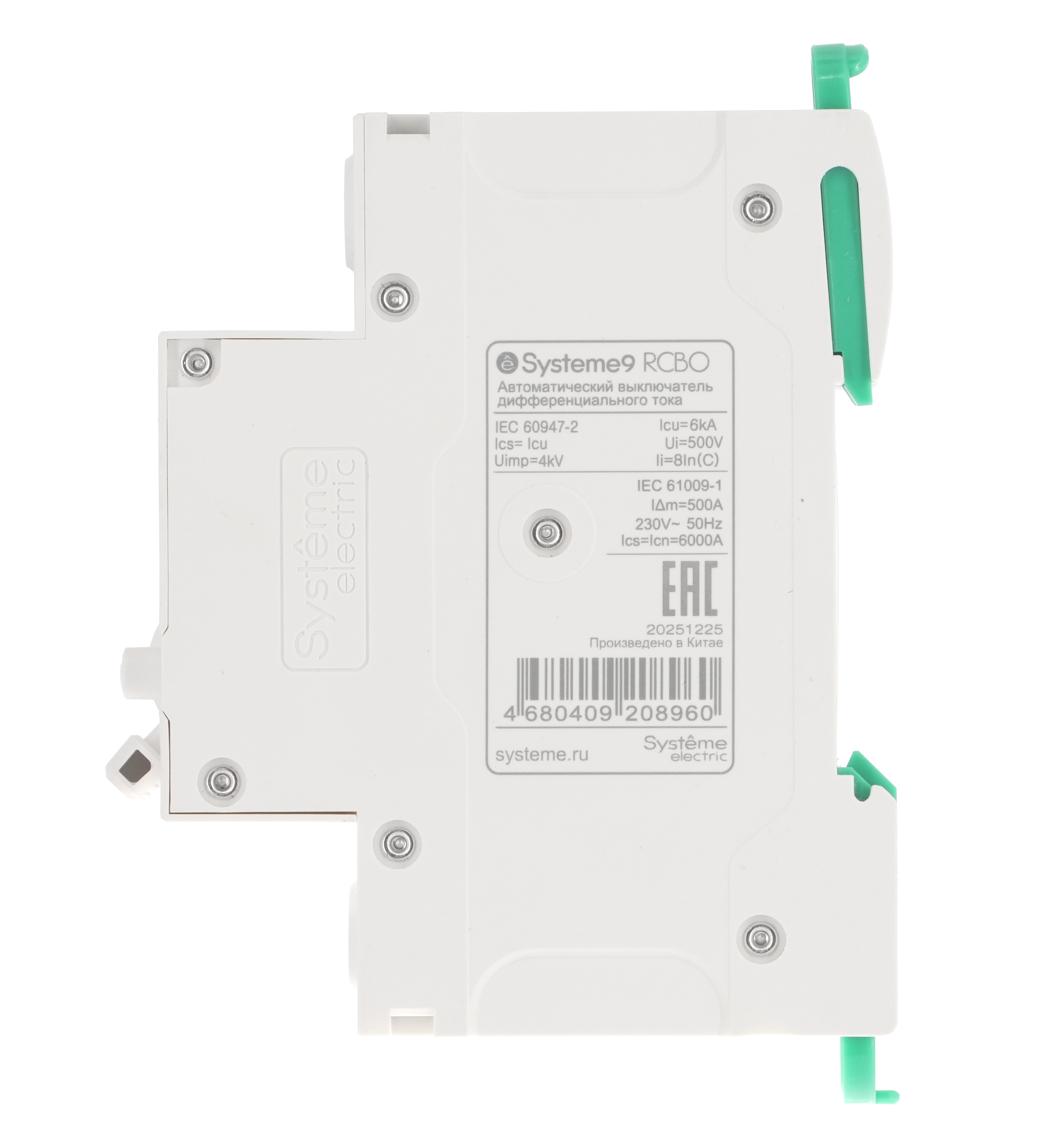

Автоматический выключатель дифференциального тока Systeme Electric S9D51616 Systeme9 (1Р+N, 16 А, характеристика C, тип AC, 30 мА, 6 кА)

Автоматические выключатели дифференциального тока Systeme Electric серии Systeme9 типа RCBO предназначены для защиты людей при косвенном контакте с доступными проводящими частями электроустановок, соединенными с соответствующим заземляющим устройством, и для защиты от сверхтоков электропроводок зданий.
Могут использоваться для обеспечения защиты от пожаров, возникающих вследствие длительного протекания тока повреждения в случае несрабатывания устройств защиты от сверхтоков.

Размеры и вес

Конструкция и материалы

В конструкцию автоматического выключателя дифференциального тока входят автоматический выключатель и дифференциальный блок электронного типа.
Автоматический выключатель дифференциального тока состоит из электромагнитного и теплового расцепителей, обеспечивающих защиту от токов перегрузки и короткого замыкания, и расцепляющего устройства с дугогасительной камерой.

• Двойные безопасные клеммы раздельного монтажа проводников и шин типа PIN.
• Двухпозиционные защелки с возможностью замены аппарата без снятия шины PIN.

• Индикация срабатывания при появлении тока утечки.
• Индикация срабатывания при возникновении короткого замыкания или перегрузки.

• Нейтраль слева.

• Механизм мгновенного включения.
• Четкая лазерная маркировка и монтажные инструкции нанесены на корпус методом литья.

• Удвоенный относительно требований стандарта момент затяжки клемм.
• Индикация положения главных контактов на рукояти.

• Электромеханический принцип действия.

Принцип действия

• Входной сигнал с измерительного трансформатора подается на электронный усилитель, который управляет катушкой.
  Магнитный сердечник этой катушки механически связан с расцепляющим устройством.
  При протекании дифференциального тока со значением 0,5*IΔn по проводникам внутри контура дифференциального трансформатора формируется сигнал на отключение, а расцепляющее устройство отключает цепь, тем самым, обесточивая электронный усилитель.

• Когда в защищаемой линии возникает перегрузка, ток перегрузки заставляет биметаллическую пластину теплового расцепителя изогнуться.
  Она, в свою очередь, толкает рычаг, воздействующий на механизм свободного расцепления.
  Подвижный контакт отходит от неподвижного контакта, осуществляя защиту линии от перегрузки.

• При возникновении в защищаемой линии тока короткого замыкания сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм свободного расцепления.
  Подвижный контакт отходит от неподвижного, защищая, тем самым, линию от воздействия токов короткого замыкания.

Технические характеристики
