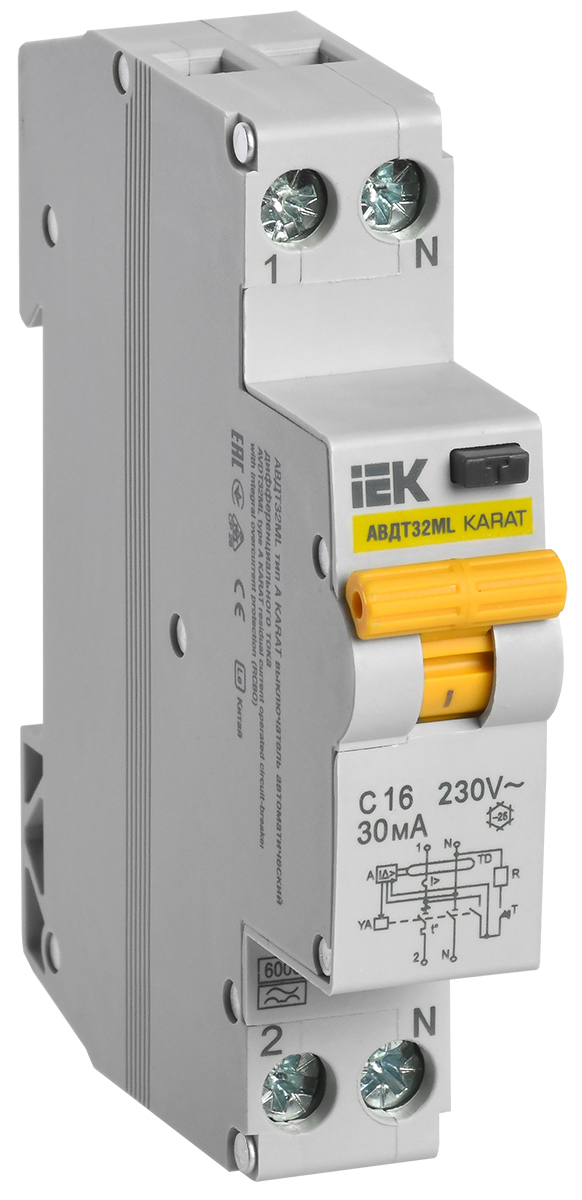

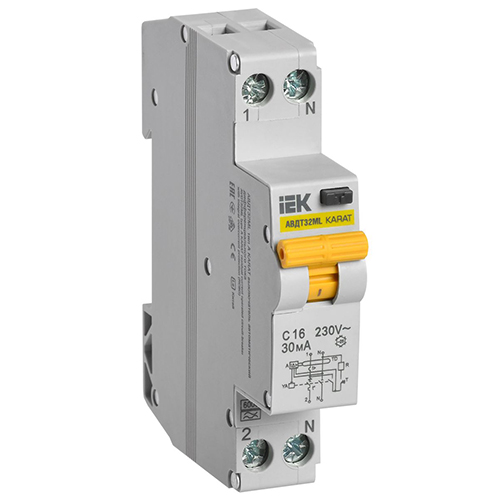

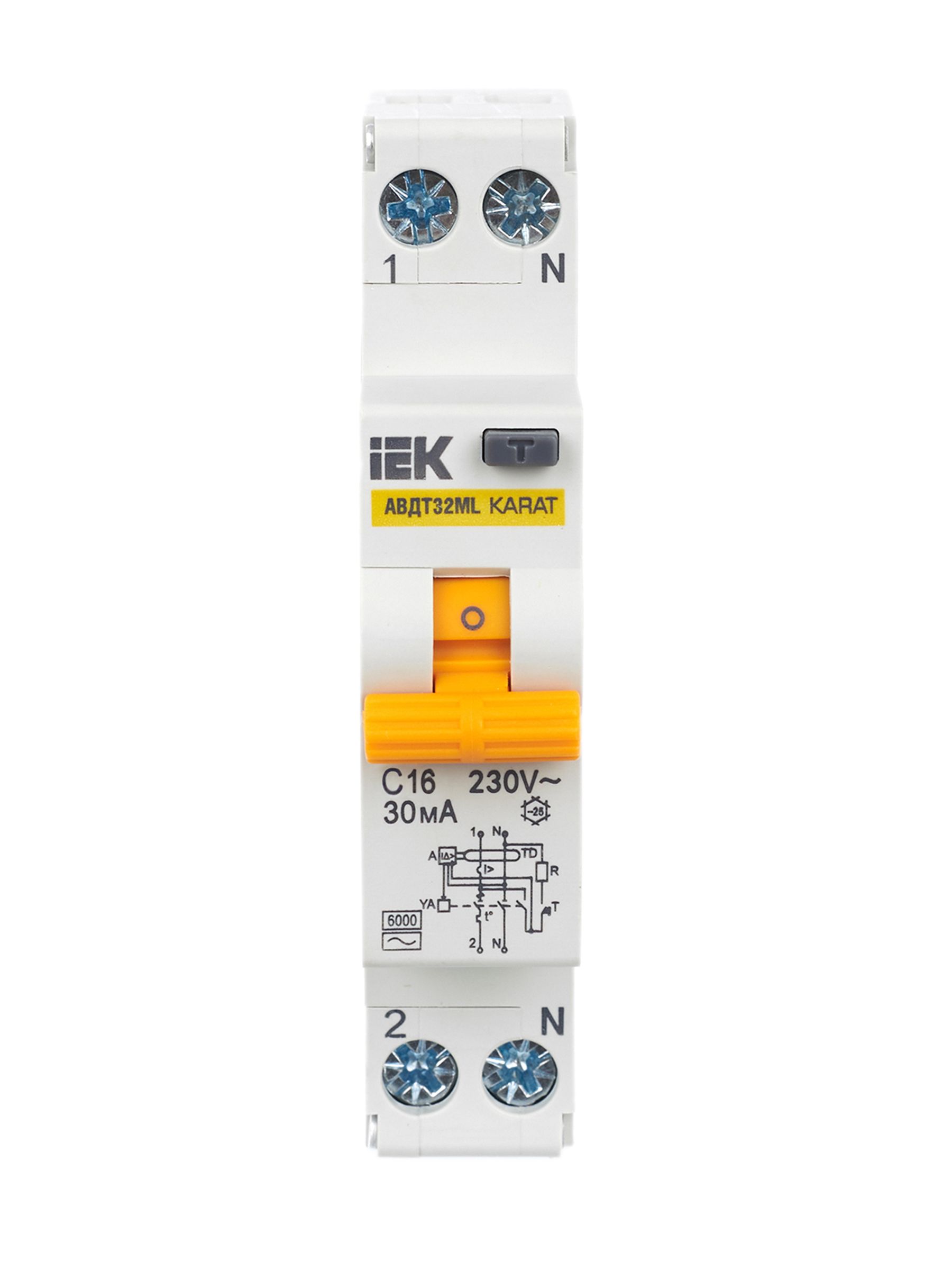

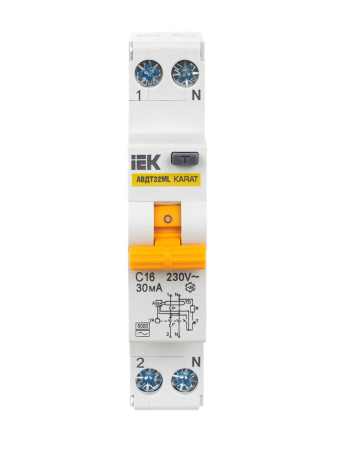

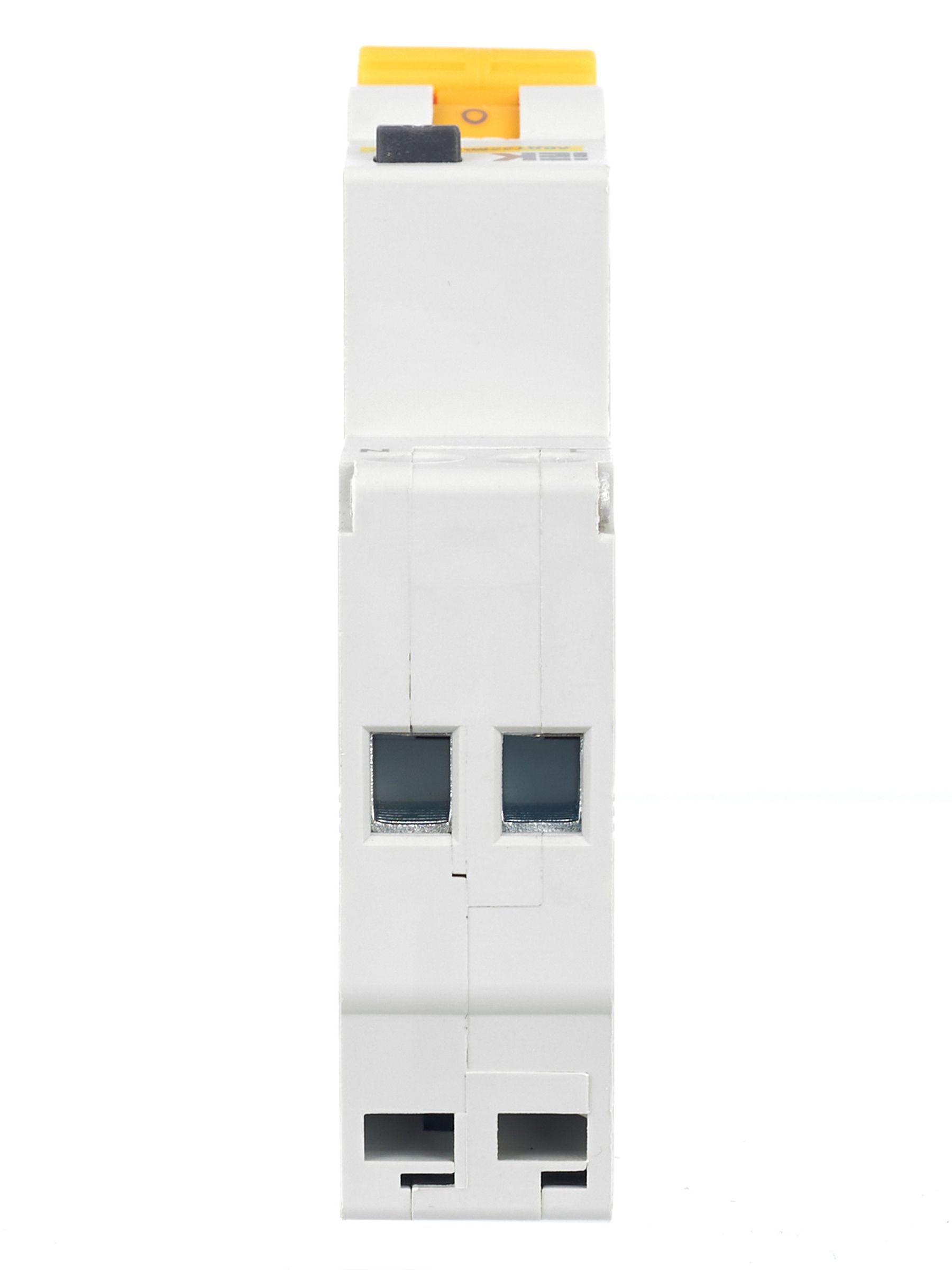

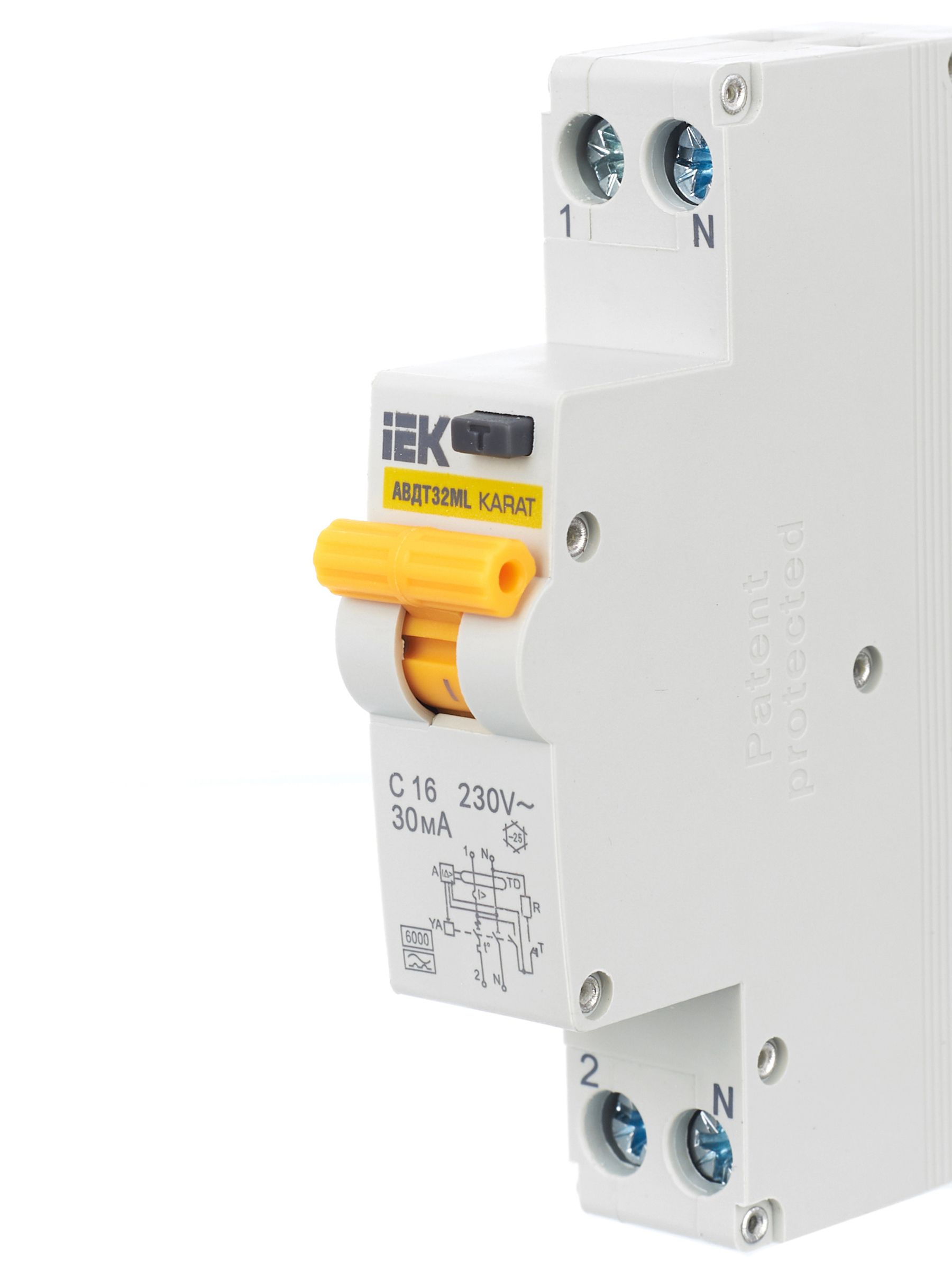

Выключатель автоматический дифференциального тока IEK АВДТ32МL тип A С16 30мА Karat (1Р+N, 1 модуль, 16 А, характеристика С, 6 кА)
Выключатели автоматические дифференциального тока IEK типа АВДТ32ML серии Karat, со встроенной защитой от сверхтоков, в одномодульном корпусе, предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением до 230 В частотой 50 Гц.
АВДТ выполняют функцию обнаружения дифференциального тока, сравнения его со значением дифференциального тока срабатывания и отключения защищаемой цепи в случае, когда дифференциальный ток превосходит это значение, а также функцию автоматического отключения электроустановки при появлении сверхтоков.
АВДТ обеспечивают:
- защиту человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям электроустановок;
- защиту людей при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции;
- защиту от пожаров, возникающих из-за утечек дифференциального (остаточного) тока на землю при повреждении изоляции токоведущих частей;
- защиту от сверхтоков (перегрузки и короткого замыкания), возникающих в электроустановках зданий.
Применение

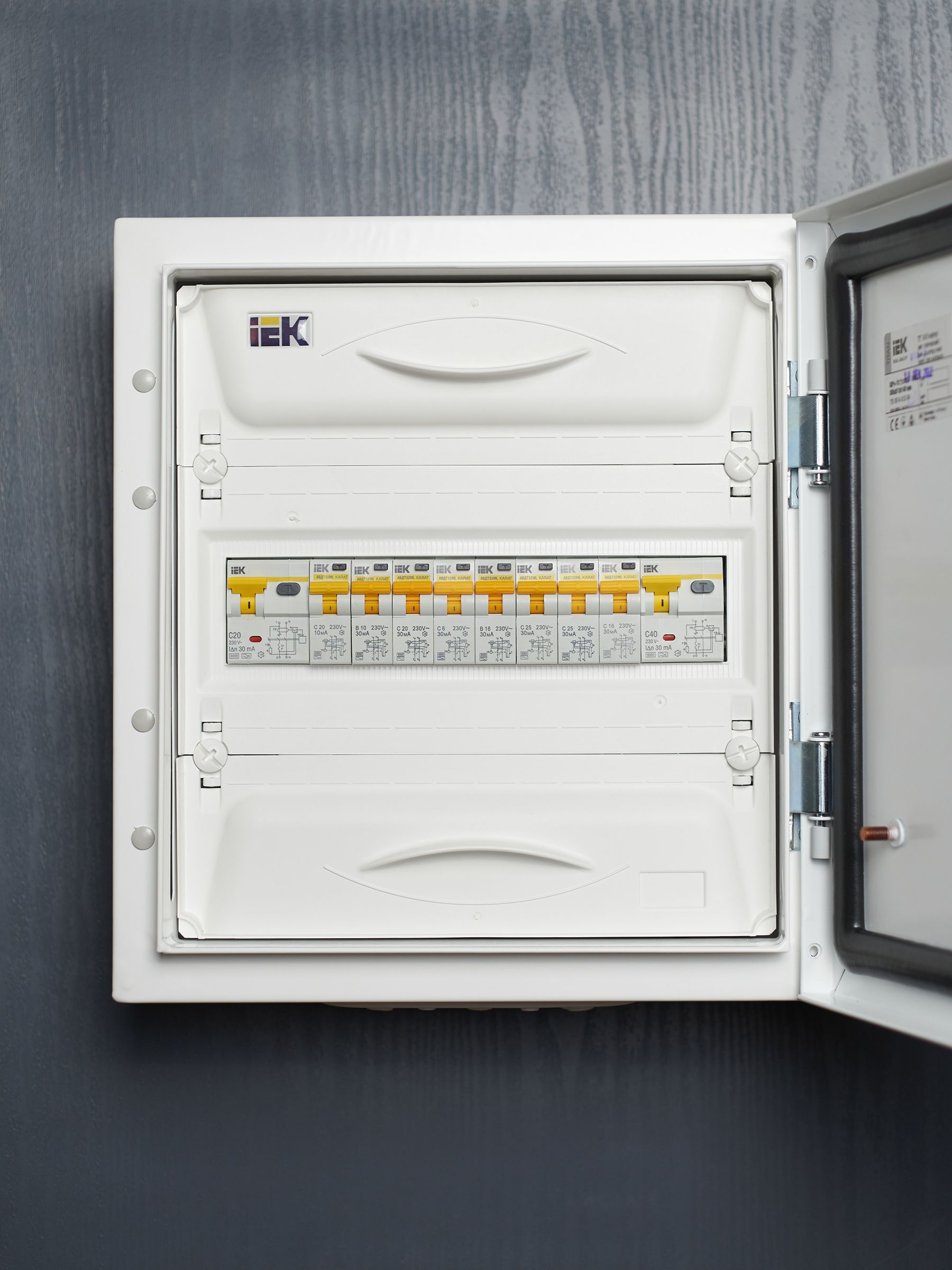

- Распределительные, учетно- распределительные щиты жилых и общественных зданий.
- Щиты квартирные.
- Устройства временного электроснабжения строительных площадок.
- Садовые дома, гаражи.
- Объекты розничной торговли.
Преимущества
- Одномодульное исполнение (ширина 18 мм).
- Высокая предельная коммутационная способность 6000 А.

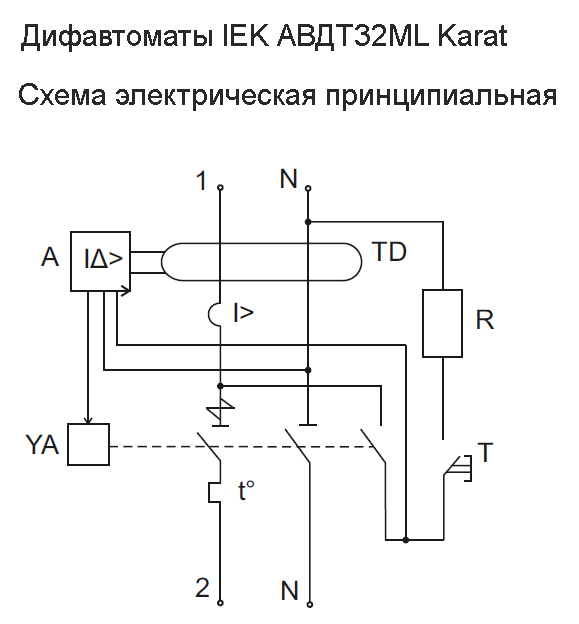

- Специально разработанная схема подключения тестирующей цепи.
- Защита от замыкания на землю при наличии в цепи постоянной составляющей тока.
- Удобный монтаж / демонтаж.
- Возможность подключения нагрузки как сверху, так и снизу.

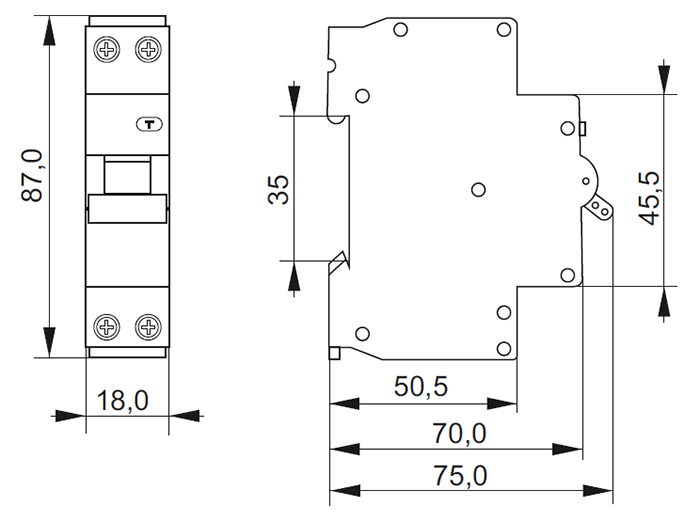

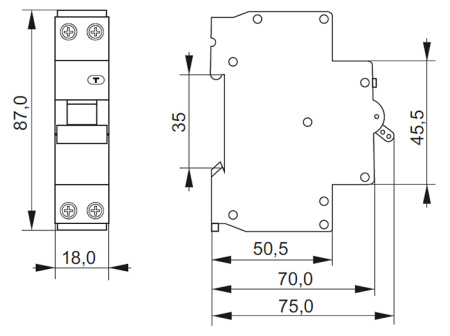

Размеры и вес
| Высота корпуса, мм | 87 |
| Ширина корпуса, мм | 18 |
| Глубина корпуса, мм | 75 |
| Вес изделия, кг | 0,13 |
Конструкция и материалы
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Кнопка "Тест" для проверки работоспособсности устройства и правильности подключения.

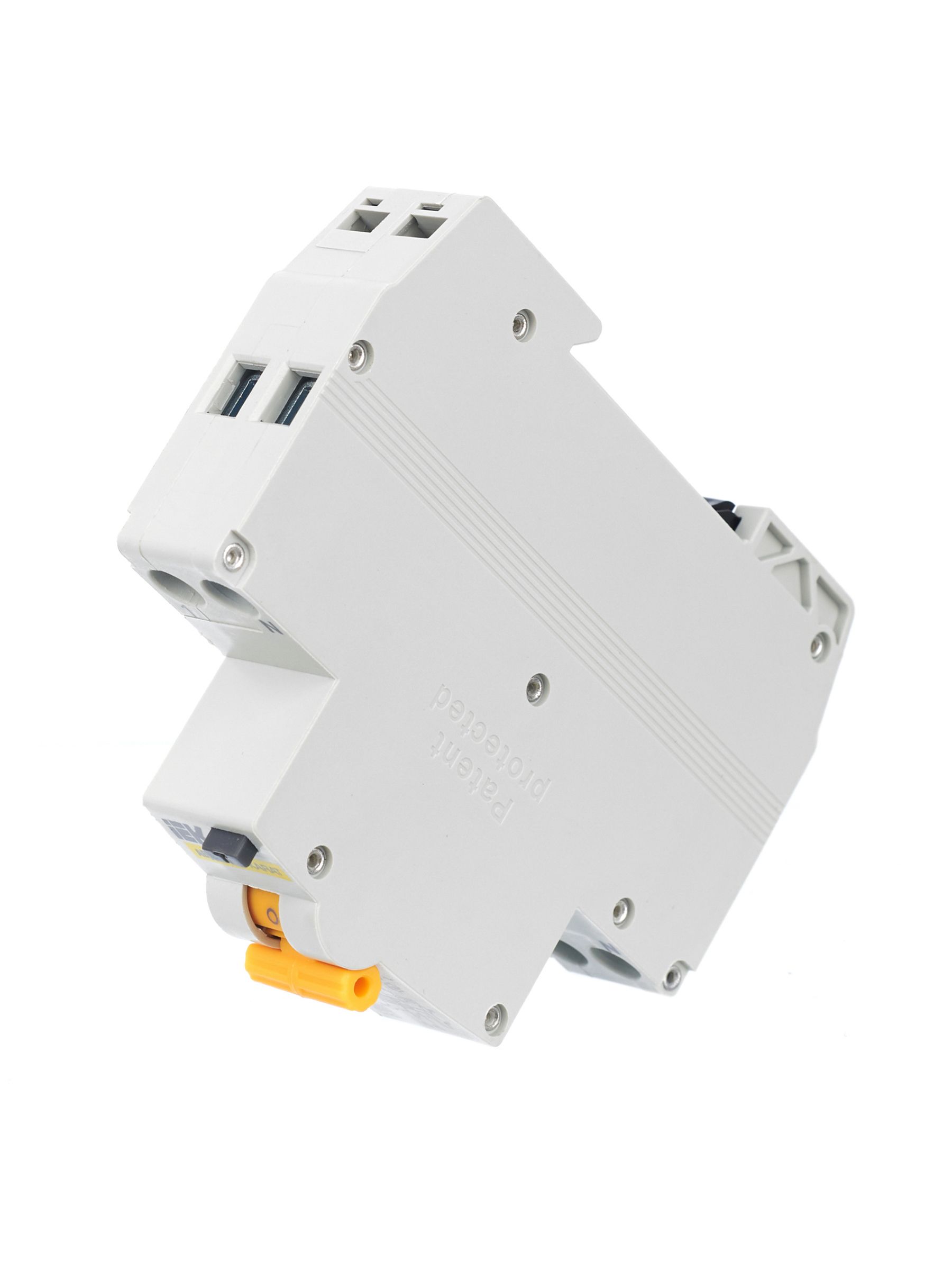

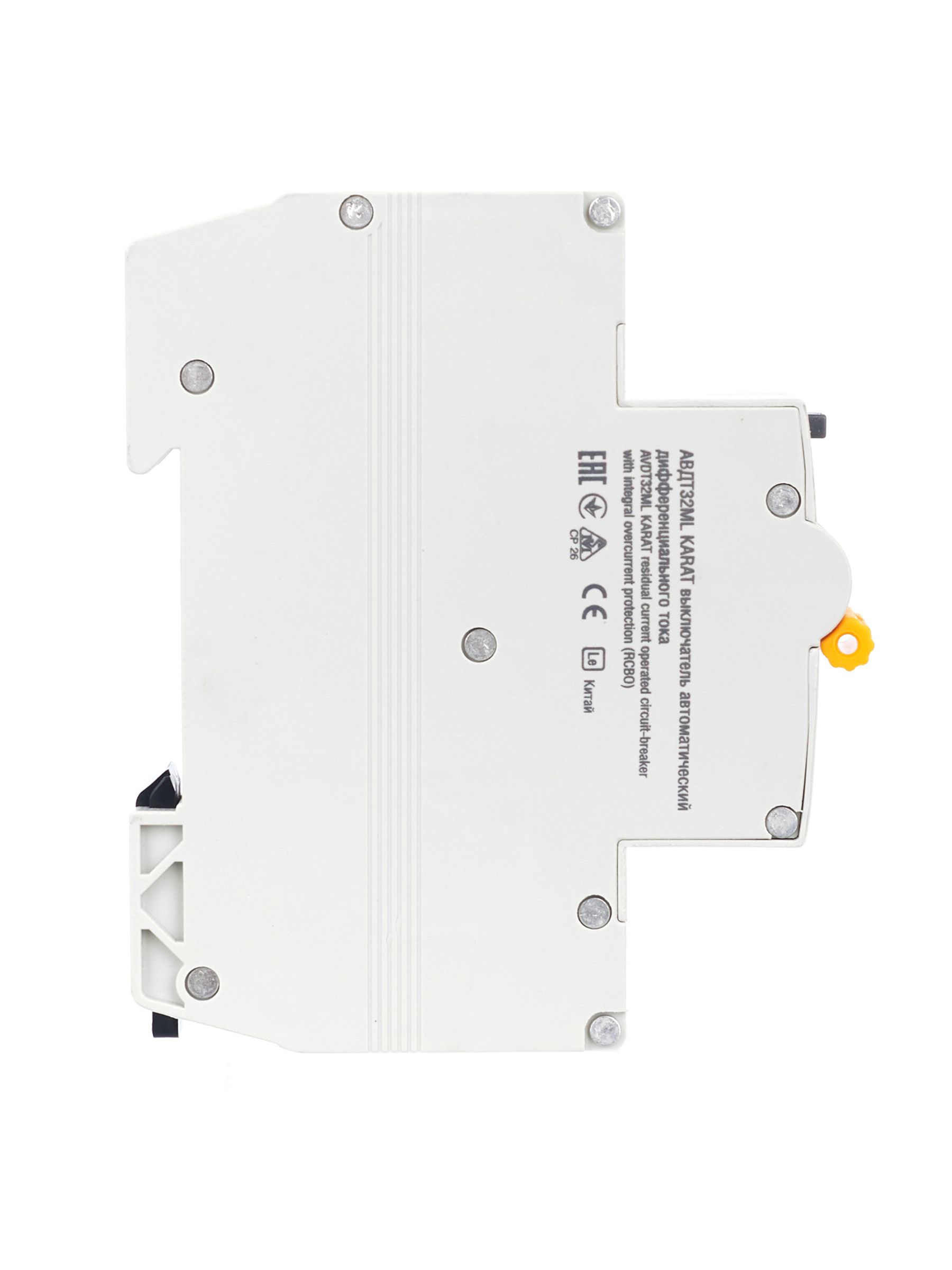

- Боковые ребра для лучшего охлаждения корпуса.

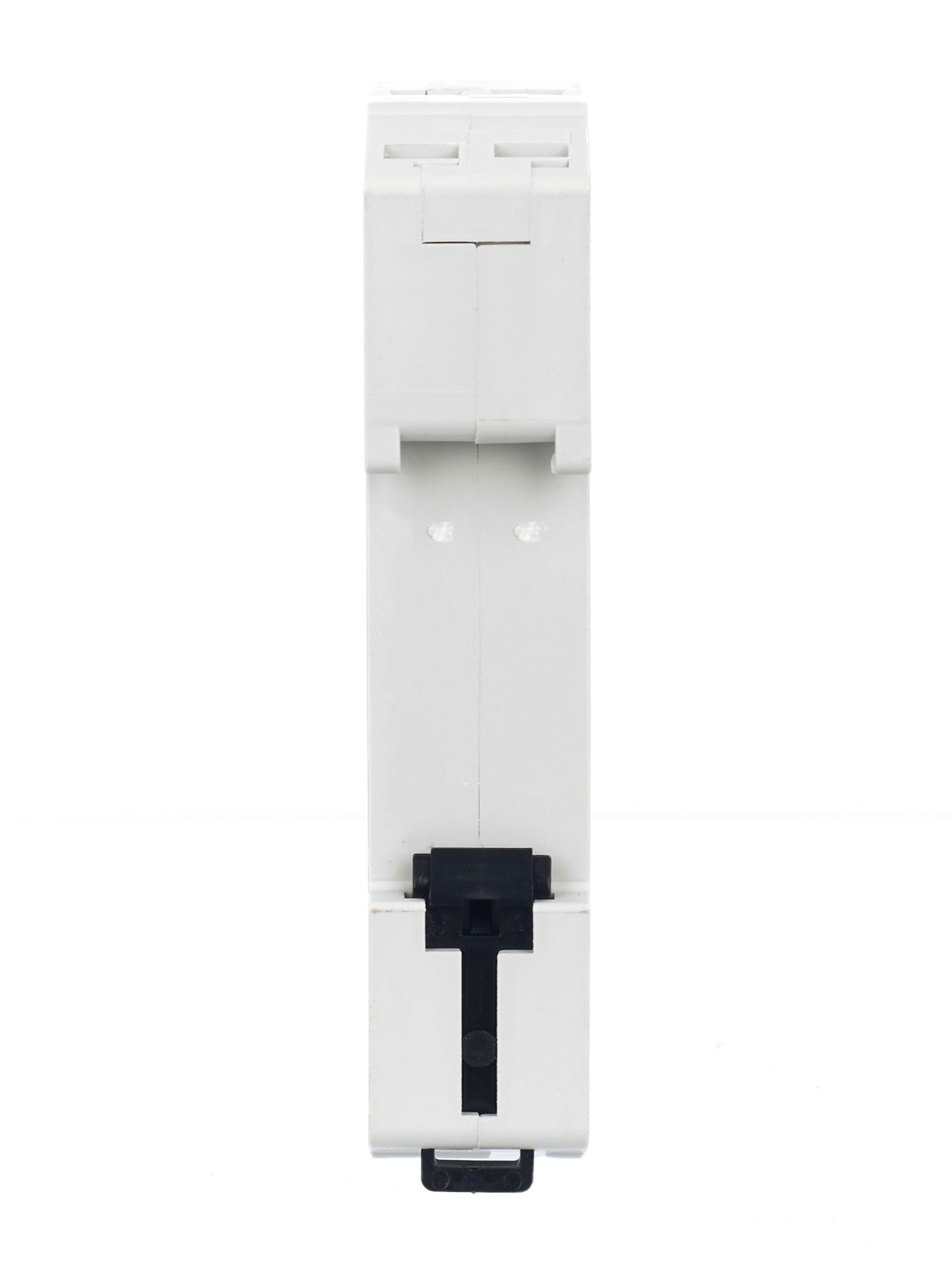

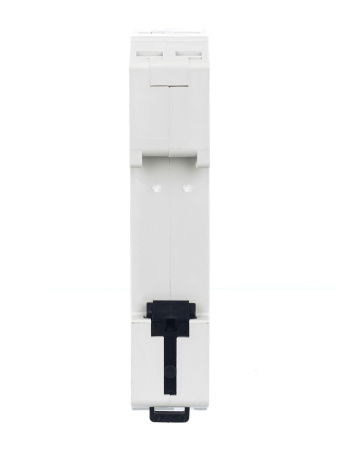

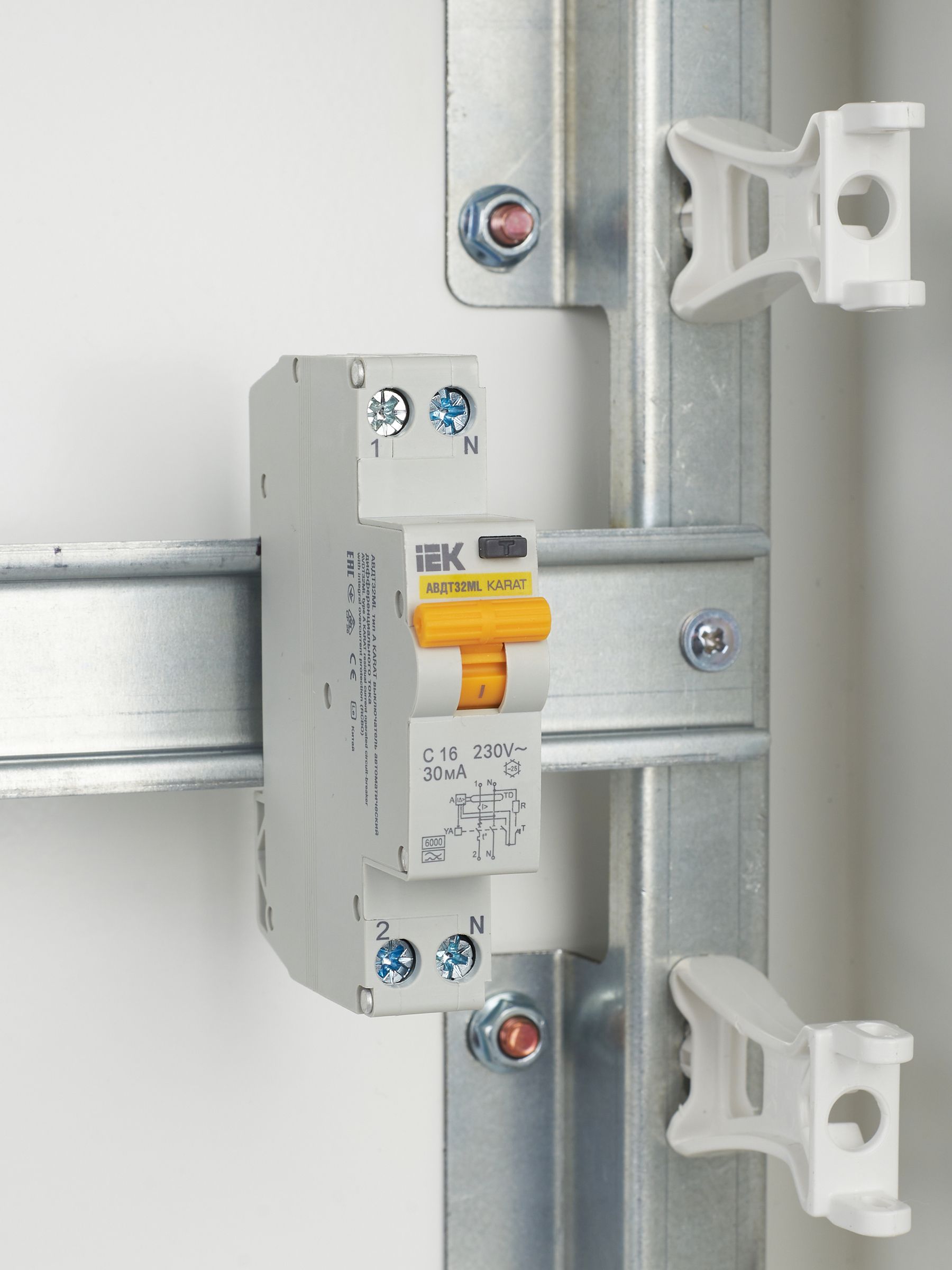

- Быстрый монтаж / демонтаж и дополнительная надежность крепления на DIN-рейке.
Технические характеристики
| Артикул | MVD12-1-016-C-030-A |
| Тип изделия | выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков |
| Модульная ширина (шаг 18 мм) | 1 |
| Число полюсов | 1P+N |
| Наличие защиты от сверхтоков в полюсах | в фазном полюсе |
| Номинальное рабочее напряжение Ue, В | АС 230 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 16 |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, мА | 30 |
| Номинальный неотключающий дифференциальный ток IΔn0, мА | 0,5IΔn |
| Наибольшая отключающая способность Icn, А | 6000 |
| Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm, А | 500 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип | А |
| Тип расцепителя | тепловой, электромагнитный |
| Характеристика срабатывания от сверхтоков | С |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Механическая износостойкость, не менее, циклов В-О | 15 тыс. |
| Электрическая износостойкость, не менее, циклов В-О | 6 тыс. |
| Рабочий режим | продолжительный |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха, % | 50* при +40 °С |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 (ГОСТ 15150) |
| Способ монтажа | на DIN-рейку |
| Рабочее положение в пространстве | вертикальное или горизонтальное, с возможным отклонением в любую сторону до 30° |
| Сторона подключения нагрузки | любая |
| Тип подключения | винтовое соединение |
| Материал присоединяемых проводников | медь, алюминий |
| Максимальное сечение присоединяемых проводников, кв.мм | 6 |
| Момент затяжки винтов контактных зажимов, Н*м | 1 |
| Срок службы, лет | 15 |
* Допускается использование АВДТ при относительной влажности 90% и температуре +25 °С.
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
СрокГарантии, мес
|
84 |
|
Количество полюсов
|
2 |
|
Марка изделия
|
АВДТ32МL 1 мод |
|
Модульная ширина (общее кол-во модульных расстояний)
|
1 |
|
Номинальная отключающая способность, кА
|
6 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
16 |
|
Тип тока утечки
|
A |
-
