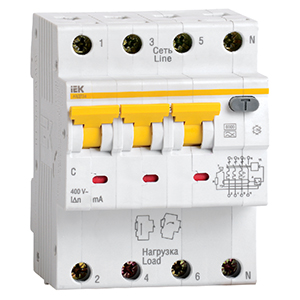

Автоматический выключатель дифференциального тока АВДТ34 С16 (4P, 300 мА) IEK MAD22-6-016-C-300
Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Номинальный условный ток короткого замыкания 6000 А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
Преимущества
- Универсальная защита от поражения током при случайном непреднамеренном прикосновении к проводнику и защита от токов утечек.
- Серебросодержащие напайки на контактах.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка "Тест" для проверки работоспособности устройства и правильности подключения.
- Главные контакты АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
- Индикатор положения контактов.
- Высокая электрическая износостойкость.
- Компактная конструкция.
- Расширенный диапазон рабочих температур.
Размеры
Особенности конструкции
 |
Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков. |  |
Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги. |
 |
Механизм свободного расцепления новой конструкции обеспечивает быстрый разрыв главных контактов. |  |
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. |
 |
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. |  |
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. |
 |
Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру. |  |
Помехоустойчивая схема исключает ложное срабатывание. |
 |
Конструкция АВДТ34 обеспечивает быстрый монтаж / демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке. |  |
Возможность одновременного присоединения шиной fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. |
Технические характеристики
| Число полюсов | 3Р+N |
| Наличие защиты от сверхтоков | в каждом фазном полюсе |
| Номинальное рабочее напряжение Ue, В | 400 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток In, А | 16 |
| Номинальная наибольшая коммутационная способность Icn, А | 6000 |
| Номинальная наибольшая дифференциальная включающая и отключающая способность I?m, А | 6000 |
| Номинальный отключающий дифференциальный ток, мА | 300 |
| Номинальный неотключающий дифференциальный ток I?, А | 0,5I?n |
| Тип тока утечки | А |
| Характеристика срабатывания от сверхтоков, тип | С |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
| Электрическая износостойкость, не менее, циклов В-О | 6000 |
| Механическая износостойкость, не менее, циклов В-О | 10000 |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP20 |
| Диапазон рабочих температур, °С | -25... +40 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ3.1 |
| Тип монтажа | на DIN-рейку |
| Максимальное сечение провода, присоединяемого к зажимам, кв.мм | 25 |
| Вес изделия, кг | 0,4 |
| Срок службы, не менее, лет | 15 |
Схема подключения
Преимущества
- Доставка по всей России
- -5% при заказе на сайте
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
СрокГарантии, мес
|
12 |
|
Количество полюсов
|
4 |
|
Марка изделия
|
АВДТ34 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
4 |
|
Номинальное напряжение, В
|
400 |
|
Номинальная отключающая способность, кА
|
6 |
|
Номинальный ток утечки, мА
|
300 |
|
Номинальный ток, А
|
16 |
|
Тип тока утечки
|
A |
-
