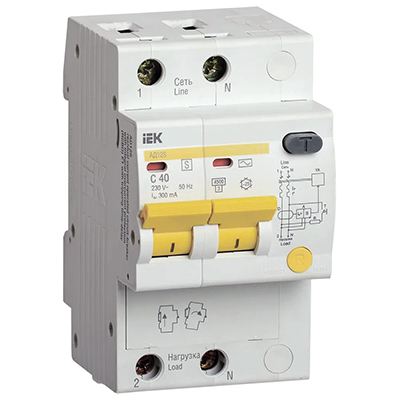

Дифавтомат 2Р 40А C 300мА 4,5кА АД12S 3мод IEK

Выключатель автоматический дифференциального тока селективный АД12S 2Р 40А 300мА IEK (4,5 кА, характеристика срабатывания C)

Выключатели автоматические АД12S, управляемые дифференциальным током, со встроенной защитой от сверхтоков, функционально зависящие от напряжения сети, бытового и аналогичного применения, с выдержкой времени отключения, предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц.

Устанавливаются в распределительных, учетно-распределительных щитах жилых и общественных зданий, щитах квартирных, устройствах временного электроснабжения строительных площадок, в садовых домах, гаражах, на объектах розничной торговли.

Дифференциальные автоматы АД12S обеспечивают:

• защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;

• защиту от возгорания изоляции токоведущих частей при возникновении тока утечки;

• защиту от перегрузки и короткого замыкания.

Соответствуют ГОСТ 31225.2.2, ГОСТ IEC 61009-1.

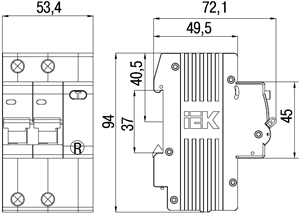

Размеры

Особенности конструкции

• Усовершенствованная дугогасительная система: патент № RU 139886.
• Наличие индикатора положения контактов.

• Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности.

• Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели. Удобный монтаж / демонтаж без использования инструментов.
• Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

• Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании.
• Индикатор срабатывания по дифференциальному току - кнопка "Возврат".

Технические характеристики

* Допускается эксплуатация выключателя при относительной влажности воздуха 90% и температуре +20 °C.

Времятоковые характеристики выключателя
при любых значениях номинального тока, уставки и действующих значениях дифференциального тока:

Монтаж и подключение

• Выключатель АД12S устанавливается на Т-образную направляющую ТН-35 по ГОСТ IEC 60715 в электрощитах со степенью защиты от пыли и влаги не ниже IP30 по ГОСТ 14254.

• Подключение проводников сети осуществляется к контактным зажимам 1 и N.
  Подключение проводников электроустановки осуществляется к контактным зажимам 2 и N.

• При измерении сопротивления изоляции групповых электрических цепей, к которым подключен выключатель, необходимо отделить проводники испытуемой цепи от устройства путем отсоединения от зажимов 2, N.

• После монтажа и проверки его правильности подают напряжение электрической сети на электроустановку и включают выключатель путем перевода рукоятки управления в положение "I" - "Вкл.", нажимают кнопку "Тест" (кнопка "Т" на передней панели выключателя).
  Немедленное срабатывание выключателя (отключение защищаемой устройством цепи) означает, что выключатель работает исправно.
  При этом кнопка "Возврат" (кнопка R на передней панели выключателя) должна выступить из лицевой панели.
  Для повторного включения необходимо нажать на эту кнопку до фиксации и взвести рукоятку автоматического выключателя.

• Рекомендуется ежемесячно проверять работоспособность выключателя нажатием кнопки "Тест", а также один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.

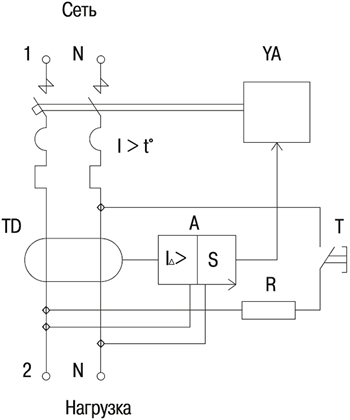

Схема электрическая принципиальная
