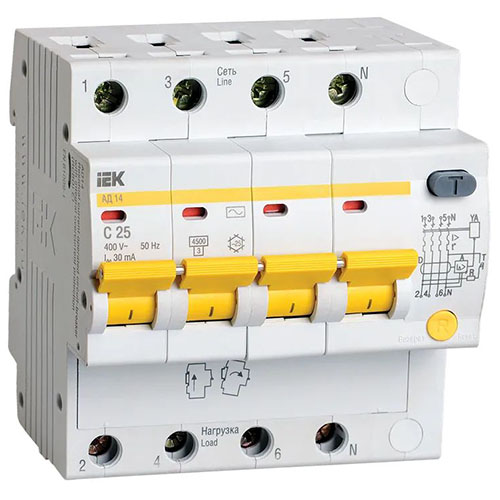

Дифавтомат 4Р 25А C тип AC 30мА 4,5кА 5мод АД14 IEK

Выключатель автоматический дифференциального тока АД14 4Р 25А 30мА IEK (характеристика срабатывания C, тип АС, 4,5 кА)

Выключатели автоматические АД14, управляемые дифференциальным током, со встроенной защитой от сверхтоков, функционально зависящие от напряжения сети бытового и аналогичного применения, предназначены для эксплуатации в трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц.

Дифафтоматы АД14 - это комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.

АД14 с уставкой срабатывания 30 мА обеспечивают:

• защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;

• защиту от перегрузки и короткого замыкания.

Преимущества

• Выполняют функции защиты от поражения электрическим током и защиты от сверхтоков.
• Защита от сверхтоков в каждом полюсе.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
• Эргономичная кнопка "Тест" для проверки работоспособности.

• Быстрый монтаж / демонтаж без использования инструментов.
• Расширенный диапазон рабочих температур.

Размеры

Особенности конструкции

• Усовершенствованная дугогасительная система.
• Наличие индикатора положения контактов.

• Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

• Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели. Удобный монтаж / демонтаж без использования инструментов.
• Новая конструкция АД14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

• Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
• Индикатор срабатывания по дифференциальному току - кнопка "Возврат".

Технические характеристики

* Допускается эксплуатация при относительной влажности воздуха 90 % и температуре +20 °C.

Монтаж и подключение

• Выключатель АД14 устанавливается на Т-образную направляющую ТН-35 по ГОСТ IEC 60715 в электрощитах со степенью защиты от пыли и влаги не ниже IP30 по ГОСТ 14254.

• Подключение проводников сети осуществляется к контактным зажимам 1, 3, 5, N.
  Подключение проводников электроустановки осуществляется к контактным зажимам 2, 4, 6, N.

• При измерении сопротивления изоляции групповых электрических цепей, к которым подключен выключатель, необходимо отделить проводники испытуемой цепи от устройства путем отсоединения от зажимов 2, 4, 6, N.

• После монтажа и проверки его правильности подают напряжение электрической сети на электроустановку и включают выключатель путем перевода рукоятки управления в положение "I" - "Вкл.", нажимают кнопку "Тест" (кнопка "Т" на передней панели выключателя).
  Немедленное срабатывание выключателя (отключение защищаемой устройством цепи) означает, что выключатель работает исправно.
  При этом кнопка "Возврат" (кнопка R на передней панели выключателя) должна выступить из лицевой панели.
  Для повторного включения необходимо нажать на эту кнопку до фиксации и взвести рукоятку автоматического выключателя.

• Рекомендуется ежемесячно проверять работоспособность выключателя нажатием кнопки "Тест", а также один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.

Схема электрическая принципиальная
