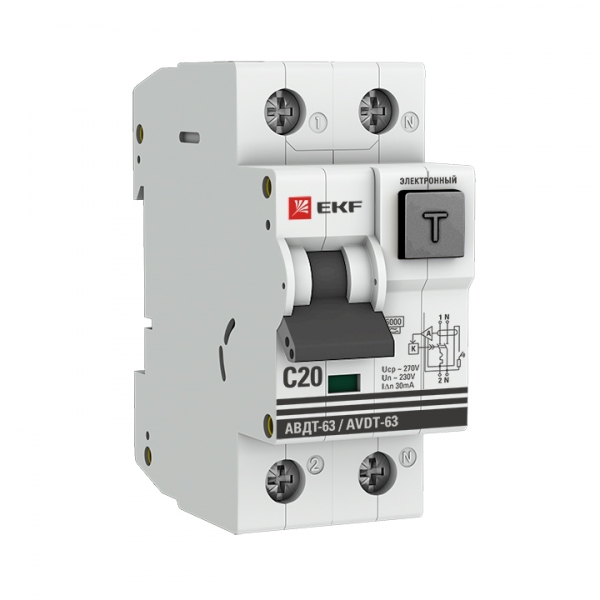

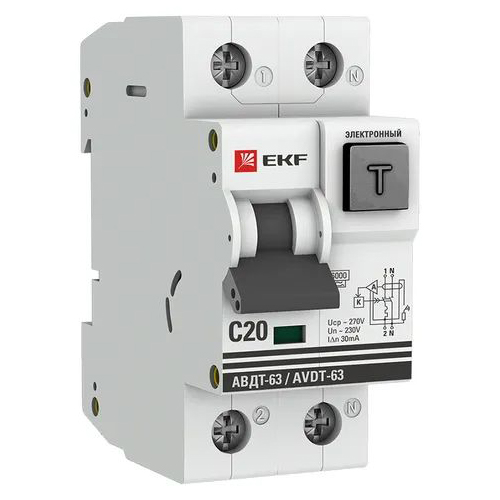

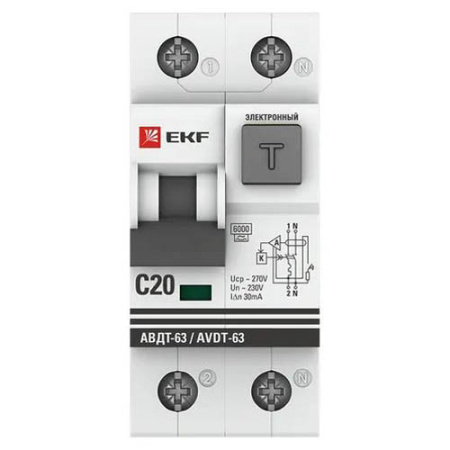

Автоматический выключатель дифференциального тока АВДТ-63 1P+N 20А EKF PROxima (характеристика С, 30 мА, тип А электронный, 6 кА)
Автоматический выключатель дифференциального тока EKF серии АВДТ-63 PROxima применяется в электрических цепях переменного тока номинальным напряжением 230 В частотой 50 Гц.

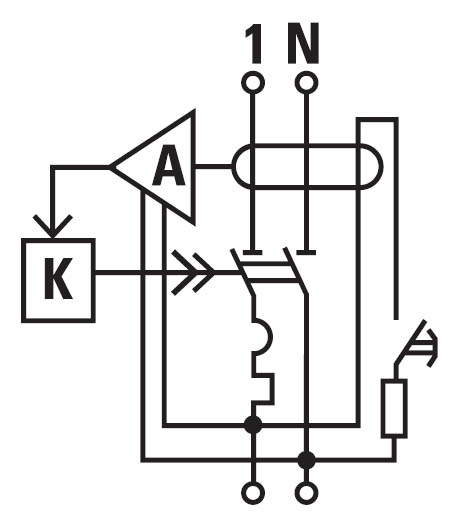

Представляет собой аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным устройством защитного отключения.
Соответствует ГОСТ IEC 61009-1.
При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждение) на землю или сверхтока (ток перегрузки или короткое замыкание) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Особое отличие дифференциального автоматического выключателя EKF с электронным УЗО - в наличии блока защиты от перенапряжения.
Возможна коммутация алюминиевым и медным проводником.
Назначение
- Защита людей от поражения электрическим током при косвенном прикосновении к открытым проводящим частям электроустановки.
- Защита электроустановки при повреждении изоляции проводников и неисправностях.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и токах короткого замыкания.

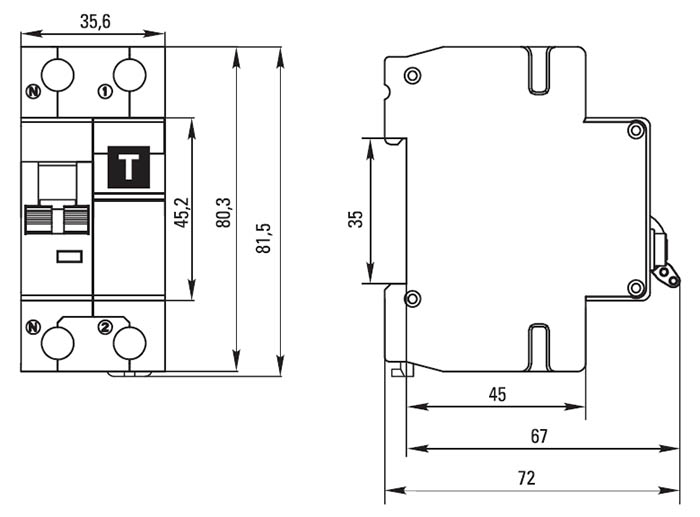

Размеры и вес
| Высота корпуса, мм | 81,5 |
| Ширина корпуса, мм | 35,6 |
| Глубина корпуса, мм | 72 |
| Вес изделия, кг | 0,2 |
Конструкция и материалы
- Дугогасительная камера с 13 пластинами.
- Современная электронная плата с повышенной защитой от импульсных помех.
- Индикаторное окно состояния контактов.
- Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой.
- Монолитная лицевая панель.
- Отверстия для крепления U-образной шины типа Fork.
Технические характеристики
| Артикул | DA63-20-30e |
| Тип изделия | автоматический выключатель дифференциального тока |
| Тип модуля дифференциальной защиты | электронный (функциональный зависящий от напряжения сети) |
| Число полюсов | 1P+N |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное напряжение, В | АС 230 |
| Номинальная частота, Гц | 50 / 60 |
| Номинальный ток, А | 20 |

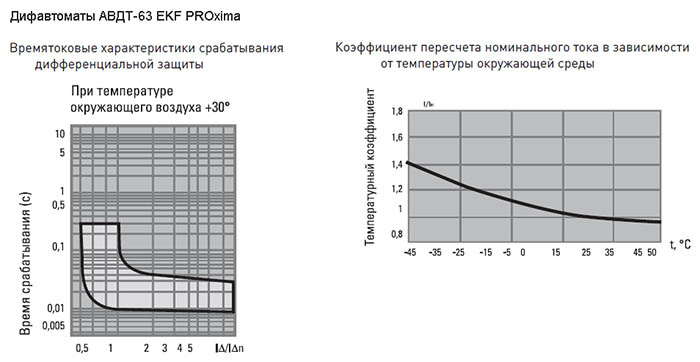

| Номинальный дифференциальный ток IΔn, мА | 30 |
| Номинальный неотключаемый дифференциальный ток IΔno, мА | 0,5IΔn |
| Номинальная наибольшая отключающая способность Icn, А | 6000 |

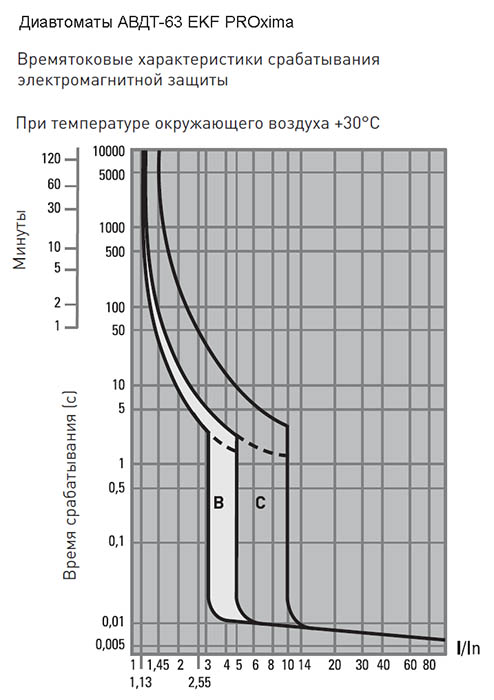

| Характеристика отключения | С |
| Тип тока утечки | А* |
| Отключение незащищенной нейтрали (N) совместно с защищенным полюсом | да |
| Наличие селективной выдержки времени, тип S | нет |
| Номинальное импульсное выдерживаемое напряжение, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Коммутационная износостойкость, циклов В-О | 4000 |
| Механическая износостойкость, циклов В-О | 10000 |
| Способ крепления | на DIN-рейку 35 х 7,5 мм |
| Положение в пространстве | на вертикальной плосконсти вертикальное или горизонтальное |
| Максимальное сечение подключаемого провода, кв.мм | 16 - многопроволочный гибкий / 25 - однопроволочный жесткий |
| Момент затяжки винта, не более, Н*м | 2,5 |
| Диапазон рабочих температур, °С | -25... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 |
| Степень загрязнения | 3 |
| Наличие блокировки | нет |
| Наличие защиты от ложного срабатывания | нет |
| Возможность дополнительной комплектации | есть |
| Срок службы, лет | 20 |
* Срабатывание АВДТ обеспечивается как синусоидальным переменным, так и пульсирующим постоянным дифференциальным током путем внезапного его приложения либо при медленном нарастании.
