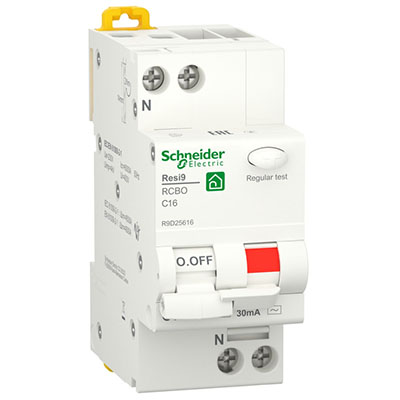

Автоматический выключатель дифференциального тока Schneider Electric R9D25616 Resi9 (1Р+N, 16 А, C, 30 мА, 6 кА, тип АС)
Автоматические выключатели дифференциального тока (АВДТ) - коммутационные устройства, предназначенные для защиты людей от поражения электрическим током при прямом контакте в случае утечки тока на землю (чувствительность до 30 мА), а также для защиты электрических цепей от токов короткого замыкания, токов перегрузки, от разрыва цепи.
АВДТ сочетают в себе функции автоматического выключателя и выключателя дифференциального тока.
 |
 |
Применение
АВДТ типа АС используются для типовых нагрузок, таких, как:
- электрические розетки общего назначения;
- лампы накаливания или светодиодное освещение;
- бытовая электроника класса II (фены, телевизоры и т.д.);
- электрические обогреватели, водонагреватели.
АВДТ типа А применяются для защиты электронных приборов класса I: стиральных и помудомоечных машин, электроплит, сушилок.
Размеры
Технические характеристики
| Тип изделия | автоматический выключатель дифференциального тока (дифавтомат) |
| Описание полюсов | 1P+N |
| Ширина по количеству модульных расстояний (шаг 18 мм) | 2 |
| Технология расцепителя | термомагнитный |
| Тип управления | рычаг управления |
| Индикатор наличия напряжения | индикация "вкл./выкл." |
| Наличие индикатора положения контакта | есть |
| Тип сети | переменный ток |
| Номинальное рабочее напряжение, В | АС 230 |
| Частота сети, Гц | 50 |
| Тип защиты от тока утечки | АС |
| Защита от утечки на землю | интегрированный |
| Номинальный ток, А | 16 |
| Номинальный ток утечки, мА | 30 |
| Срабатывание защиты от тока утечки | мгновенное |
| Характеристика срабатывания | С |
| Технология отключения по дифференциальному току | не зависящий от напряжения |
| Номинальная наибольшая отключающая способность Icn, А | 6000 |
| Устойчивость к импульсному току, А | 250 |
| Предел срабатывания электромагнитного расцепителя | 5... 10 х In |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
| Номинальное напряжение изоляции, В | 400 |
| Минимальное рабочее напряжение кнопки тестирования, В | АС 187 |
| Категория перенапряжения | III |
| Электрическая износостойкость, циклов | 7500 |
| Механическая износостойкость, циклов | 20000 |
| Рабочая температура окружающей среды, °C | -25... +60 |
| Степень защиты от пыли и влаги | IP20 (открытая установка) / IP40 (установка в шкафу) |
| Степень загрязнения | 2 |
| Способ крепления | на DIN рейку |
| Положение нейтрали | слева |
| Цвет корпуса | Белый |
| Вес изделия, г | 186 |
Примечание
Выбор ВДТ или АВДТ для реализации дифференциальной защиты зависит от параметров защищаемой цепи.
Согласно требованию ГОСТ 32395-2013 "Щитки распределительные для жилых зданий", примечание 3 к пункту 6.6.5,
на вводе щитков, устанавливаемых в деревянных домах, следует применять автоматические выключатели дифференциального тока.
Подключение
Схема электрическая
Присоединение
 |
Жесткий медный кабель: 1 - 16 кв.мм. Момент затяжки: 2 Н*м. |
|
Бренд
|
Schneider Electric |
|
Класс токоограничения
|
3 |
|
СрокГарантии, мес
|
18 |
|
Количество полюсов
|
2 |
|
Модульная ширина (общее кол-во модульных расстояний)
|
2 |
|
Номинальное напряжение, В
|
220 |
|
Номинальная отключающая способность, кА
|
6 |
|
Номинальный ток утечки, мА
|
30 |
|
Номинальный ток, А
|
16 |
|
Тип тока утечки
|
AC |
-
