Дифавтомат 4Р 25А C 30мА 6кА АВДТ34 4мод IEK

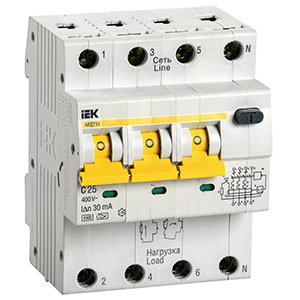

Автоматический выключатель дифференциального тока АВДТ34 С25 30мА IEK

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Номинальный условный ток короткого замыкания 6 кА позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.

Преимущества

• Компактная энергоэффективная конструкция.
• Рабочая характеристика при наличии дифференциального тока - тип А обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику и защиту от токов утечек.

• Высокая электрическая износостойкость - не менее 6000 включений.
• Расширенный диапазон рабочих температур.

• Механизм свободного расцепления новой конструкции обеспечивает быстрый разрыв главных контактов.
• Эргономичная кнопка "Тест" для проверки работоспособности устройства и правильности подключения.

Размеры

Особенности конструкции

	АВДТ34 занимает 4 стандартных модуля в щитке. Помехоустойчивая схема исключает ложное срабатывание.		Конструкция АВДТ34 обеспечивает быстрый монтаж / демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.		Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
	Главные контакты АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.		Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.		Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.
	Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.		Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.		Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Технические характеристики

Схема электрическая

Правила монтажа и эксплуатации

• Монтаж АВДТ необходимо осуществлять на Т-образные направляющие ТН 35 в корпусах (оболочках) со степенью защиты от пыли и влаги по не ниже IP30.
• При измерении сопротивления изоляции групповых электрических цепей, к которым подключен АВДТ, необходимо отделить проводник испытуемой цепи от устройства путем отсоединения от зажимов 2, 4, 6, N.

• После монтажа АВДТ и проверки его правильности подайте напряжение электрической сети на электроустановку, переведите рукоятку управления АВДТ в положение "I", нажмите кнопку "Тест".
  Немедленное срабатывание выключателя (отключение защищаемой цепи) означает, что АВДТ работает исправно.
• Рекомендуется один раз в месяц проверять работоспособность выключателя нажатием кнопки "Тест".

• Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
