Дифавтомат 4Р 32А C 30мА 6кА АВДТ34 4мод IEK

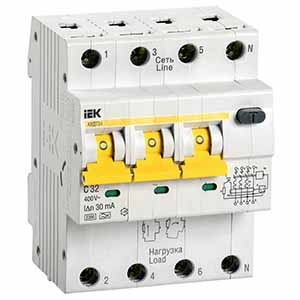

Автоматический выключатель дифференциального тока АВДТ34 С32 30мА IEK MAD22-6-032-C-30 (6 кА)

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.

АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Номинальный условный ток короткого замыкания 6 кА позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.

Преимущества

• Компактная энергоэффективная конструкция.
• Рабочая характеристика при наличии дифференциального тока - тип А обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику и защиту от токов утечек.

• Высокая электрическая износостойкость - не менее 6000 включений.
• Расширенный диапазон рабочих температур.

• Механизм свободного расцепления новой конструкции обеспечивает быстрый разрыв главных контактов.
• Эргономичная кнопка "Тест" для проверки работоспособности устройства и правильности подключения.

Размеры

Особенности конструкции

	АВДТ34 занимает 4 стандартных модуля в щитке. Помехоустойчивая схема исключает ложное срабатывание.		Конструкция АВДТ34 обеспечивает быстрый монтаж / демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.		Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
	Главные контакты АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.		Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.		Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.
	Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.		Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.		Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Технические характеристики

Схема электрическая

Правила монтажа и эксплуатации

• Монтаж АВДТ необходимо осуществлять на Т-образные направляющие ТН 35 в корпусах (оболочках) со степенью защиты от пыли и влаги по не ниже IP30.
• При измерении сопротивления изоляции групповых электрических цепей, к которым подключен АВДТ, необходимо отделить проводник испытуемой цепи от устройства путем отсоединения от зажимов 2, 4, 6, N.

• После монтажа АВДТ и проверки его правильности подайте напряжение электрической сети на электроустановку, переведите рукоятку управления АВДТ в положение "I", нажмите кнопку "Тест".
  Немедленное срабатывание выключателя (отключение защищаемой цепи) означает, что АВДТ работает исправно.
• Рекомендуется один раз в месяц проверять работоспособность выключателя нажатием кнопки "Тест".

• Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
