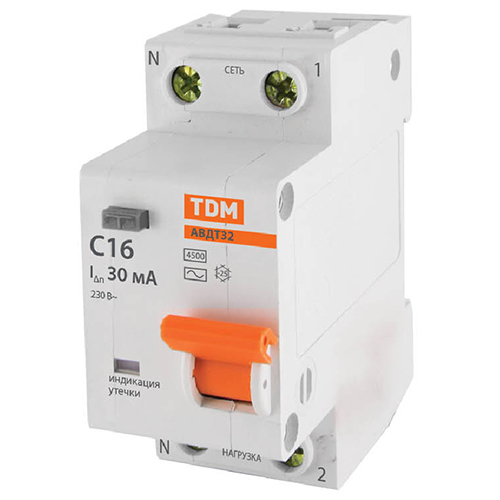

Дифавтомат 2Р 16А C 30мА 4,5кА АВДТ32 2мод TDM

Выключатель автоматический дифференциального тока АВДТ32 TDM SQ0202-0503 (1P+N, 16 А, характеристика C, тип AC, 30 мА, 4,5 кА)

Автоматический выключатель дифференциального тока TDM серии АВДТ32 со встроенной защитой от сверхтоков (отключающая способность 4,5 кА) предназначен для эксплуатации в однофазных сетях переменного тока напряжением 230 В и частотой 50 Гц.
АВДТ32 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.

АВДТ32 выполняет следующие функции:

• проведение тока в нормальном режиме;
• обнаружение дифференциального тока, сравнение его со значением дифференциального тока срабатывания и отключение защищаемой цепи в случае, когда дифференциальный ток превосходит это значение;
• автоматическое отключение электроустановки при появлении сверхтоков.

АВДТ32 обеспечивает:

• защиту человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям электроустановок;
• защиту людей при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции;
• защиту от пожаров, возникающих из-за утечек дифференциального (остаточного) тока на землю при повреждении изоляции токоведущих частей;
• защиту от сверхтоков (перегрузка и короткое замыкание), возникающих в электроустановках зданий.

Применение

• Розеточные группы ванных и душевых помещений.
• Цепи освещения подвалов и гаражей.

• Инфраструктурные объекты.
• Жилые дома.

• Групповые линии, питающие розетки наружной установки.

Размеры

Материалы и цвета

Особенности конструкции

• Аппарат занимает два стандартных модуля в щитке (36 мм).
• В фазном полюсе расположен механизм управления 2-полюсного автоматического выключателя с элементами защиты от сверхтоков и системой дугогашения.

• В нулевом полюсе расположен механизм независимого расцепления с электромагнитом сброса защелки, трансформатор дифференциального тока, кнопка "Тест" и электронный усилитель.
• На лицевой панели также находится окошко, отображающее срабатывание АВДТ (индикация утечки).

• Питание электронного усилителя осуществляется от фазы 1(З) и нулевого полюса.
• Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.

• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Маркировка на корпусе выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Технические характеристики

Схема подключения
