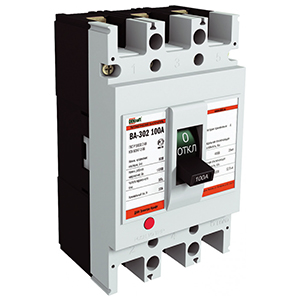

Силовой автоматический выключатель ВА-302 DEKraft 21008DEK (3Р, 100 А, 25 кА)
Силовые автоматические выключатели ВА-302 DEKraft предназначены для использования в силовых распределительных цепях переменного тока напряжением до 690 В частотой 50 Гц для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Устанавливаются в главные распределительные щиты, ячейки вводно-распределительных устройств в качестве вводных, секционных и распределительных аппаратов на энергетических, жилых, промышленных, транспортных и других объектах.
Устройства безопасны для окружающей среды, что отражено в соответствующих сертификатах.
Преимущества
Автоматические выключатели ВА302 комплектуются дополнительно комплектом шин.
Межфазные перегородки, входящие в комплект, выполнены из изолирующего материала. Их гибкость позволяет в условиях дефицита пространства более свободно подводить проводники к клеммным зажимам без риска их соприкосновения друг с другом.
Более компактный размер - на 10 - 15 % меньше, по сравнению со многими аналогами, экономит место в распределительном щите.
Защитные крышки из специального электротехнического композитного материала.
Дополнительные аксессуары расширяют функционал автомата (приобретаются отдельно).
Четкая маркировка основных параметров на передней панели позволяет избежать долгого ознакомления с инструкцией - все основные параметры аппарата вынесены на переднюю панель.
Размеры
| Габаритные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| a1 | b1 | d1 | L | L1/L2 | W | |||||
| 30 | 132 | 22 | 150 | 51/7 | 92 | |||||
| W1 | H | H1 | H2 | H3 | H4 | |||||
| 17 | 87 | 68 | 25 | 65 | 100 | |||||
Установочные размеры
| Установочные размеры, мм | ||
|---|---|---|
| A | B | Ød |
| 30 | 129 | 4,5 |
Технические характеристики
| Тип изделия | силовой автоматический выключатель |
| Сфера применения | только распределительные сети |
| Конструктивное исполнение | встраиваемое устройство фиксированной установки |
| Количество полюсов | 3P |
| Частота сети переменного тока, Гц | 50 |
| Номинальное рабочее напряжение Un, В | ≤690 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 |
| Номинальная предельная наибольшая отключающая способность Icu, кА | 25 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 12,5 |
| Механическая изностойкость, не менее, механических циклов | 7000 |
| Коммутационная износостойкость, не менее, электрических циклов | 3000 |
| Сечение подключаемого провода, кв.мм | 16 - 35 |
| Усилие затяжки зажимных винтов, Н*м | 6 |
| Материал клемм | покрытая серебром медь |
| Установка внутренних аксессуаров | левый и правый слоты аппарата |
| Тип болтов | М8 |
| Температура эксплуатации, °C | -40... +60 |
| Степень защиты от пыли и влаги | IP20 |
| Категория применения | А |
| Соответствие стандартам | ТР ТС 004/2011 |
Схема электрическая
Время-токовые характеристики
Установка дополнительного оборудования
- В дополнение к самим автоматическим выключателям выпускается ряд аксессуаров, облегчающих работу с ними:
сигнальные контакты, дополнительные контакты, расцепители независимые, рукоятки на дверцу шкафа, моторные привода, шины выносные и др.
- Установка внутренних аксессуаров может быть осуществлена в левый и правый слоты автоматического выключателя.
Маркировка
Номинальный ток - величина тока в амперах (А), которую автомат способен пропускать бесконечно долго без отключения цепи.
Должна соответствовать сечению провода и планируемой нагрузке на цепь.
Предельная отключающая способность (Icu) - максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии.
Рабочая отключающая способность (Ics) - величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи.
Категория применения А означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории B являются селективными и такую функцию обеспечивают.
Номинальное рабочее напряжение - напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.
Номинальное напряжение изоляции - значение напряжения, по которому определяют напряжение при испытаниях изоляционных свойств, расстояние утечки и воздушные зазоры.
