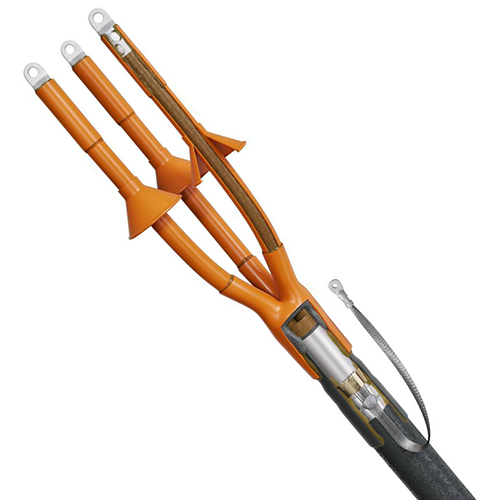

Муфта кабельная концевая 3КНТп-10-70/120(Б) КВТ
Концевые термоусаживаемые муфты 3КНТп-10 предназначены для оконцевания трехжильного кабеля с бумажной маслопропитанной изоляцией, с броней из стальных лент или без брони с общей алюминиевой или свинцовой оболочкой, на напряжение 6 и 10 кВ.
Подходят для монтажа следующих типов кабеля: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.
Соответствует требованиям ГОСТ 34839-2022.
Конструкция и материалы
- Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции.
- Концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета.
Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях.
- Муфты оснащены системой жильных изоляторов, обеспечивающих наличие гарантированно сухих зон и увеличивающих длину пути токов утечки.
- Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.
- Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.
- Монтаж узла заземления осуществляется комбинированным способом.
Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке.
Крепеж на бронелентах осуществляется методом пайки (комбинированная система заземления).
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать комплект заземления, соответствующий выбранной муфте.
- Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке.
Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя "А".
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов КВТ, не содержат галогенов.
Технические характеристики
| Артикул | 50119 |
| Тип изделия | муфта кабельная концевая |
| Технология монтажа | термоусадка |
| Максимальное рабочее напряжение, кВ | 10 |
| Тип кабеля | с броней / без брони |
| Изоляция кабеля | бумажная маслопропитанная |
| Количество жил в кабеле | 3 |
| Сечение жил, кв.мм | 70 / 95 / 120 |
| Система заземления | комбинированная |
| Температура эксплуатации, °C | -50... +50 |
| Тип установки | наружная |
| Марки монтируемого кабеля | ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв |
| В комплекте | болтовые наконечники |
| Инструмент для монтажа | пропановая горелка, набор для срыва головок болтовых наконечников и соединителей |
-
