Муфта концевая 3КНТп-10 (70-120) с наконечниками ЗЭТАРУС

Муфта концевая 3КНТп-10 (70 - 120) "ЗЭТАРУС" (комбинированный комплект заземления) с наконечниками

Муфта концевая термоусаживаемая 3КНТп-10 предназначена для оконцевания трехжильного силового кабеля с бумажной пропитанной изоляцией на напряжение до 10 кВ (50 Гц).
Применяется на открытом воздухе, в том числе в качестве мачтовой.

Монтаж соединительной муфты может быть осуществлен для кабеля типов ААБл-10, АСБл-10, СБл-10, их аналогов и модификаций.

Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм.

Особенности конструкции

• Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя.
• Слой термоплавкого клея, нанесенный на внутренние поверхности, позволяет добиться полной герметизации муфты.

• Жильные изоляторы "юбки", входящие в комплект, обеспечивают наличие "сухих" зон и увеличивают длину пути токов утечки по поверхности изоляции.
• В комплект входят алюминиевые наконечники с контактными винтами со срывающимися головками при затяжке.

• Комбинированный комплект заземления включает припой ПОС-30, жир паяльный, пружину ППД, контактную пластину (терка).

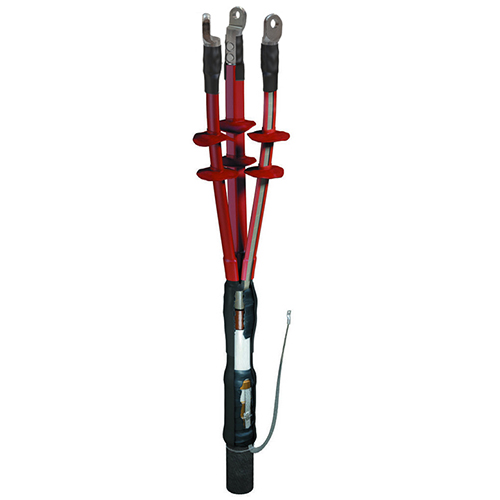

1 - наконечник болтовой 2НБ.
2 - манжета герметизации наконечника.
3 - маслоотделительная жильная трубка.

4 - антитрекинговая жильная трубка.
5 - изолятор.
6 - перчатка термоусаживаемая.

7 - герметик маслостойкий на корешок разделки.
8 - герметик маслостойкий.
9 - провод заземления с наконечником.

10 - материалы присоединения проводника заземления.
11 - герметик узла заземления.
12 - манжета поясная.
