Набор наконечников НШВИ №6 EKF (0,5 - 6 кв.мм) с инструментом ПКВ-6-4
Наконечники НШВИ предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников.
Трансформируют концы многожильных проводов в монолитные штифты.
Одинарные и двойные втулочные наконечники НШвИ и НШвИ2 EKF PROxima являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (ПВ-3, ПВС и т.п.) при монтаже различного электрооборудования.

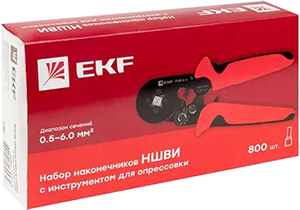

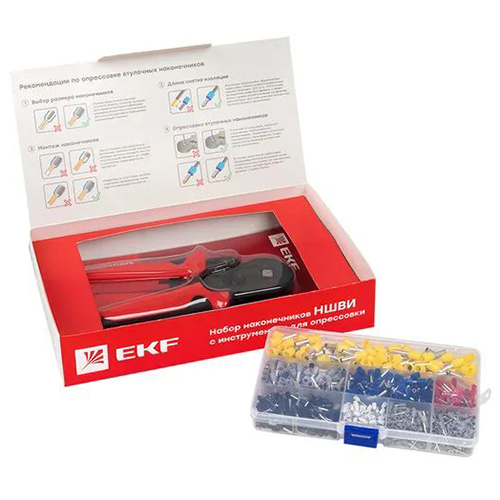

Состав набора НШВИ № 6:
- Пресс-клещи ПКВ-6-4 серии Expert.
- Наконечники НШВИ 0,5-8 белые - 100 шт.
- Наконечники НШВИ 0,75-8 серые - 100 шт.
- Наконечники НШВИ 0,75-12 серые - 100 шт.
- Наконечники НШВИ 1,0-8 красные - 80 шт.
- Наконечники НШВИ 1,5-8 черные - 120 шт.
- Наконечники НШВИ 2,5-8 синие - 120 шт.
- Наконечники НШВИ 4,0-9 серые - 80 шт.
- Наконечники НШВИ 6,0-12 желтые - 20 шт.
Размеры
| Наименование | Размеры, мм | |||
|---|---|---|---|---|
| L1 | L | d | d1 | |
| НШВИ 0,5-8 | 8 | 14 | 2,6 | 1 |
| НШВИ 0,75-8 | 8 | 14 | 2,8 | 1,2 |
| НШВИ 0,75-12 | 12 | 18 | 2,8 | 1,2 |
| НШВИ 1,0-8 | 8 | 14 | 3 | 1,4 |
| НШВИ 1,5-8 | 8 | 14,5 | 3,5 | 1,7 |
| НШВИ 2,5-8 | 8 | 15,5 | 4,0 | 2,3 |
| НШВИ 4,0-9 | 9 | 16,5 | 4,5 | 2,8 |
| НШВИ 6,0-12 | 12 | 22 | 6 | 3,5 |
Конструкция и материалы

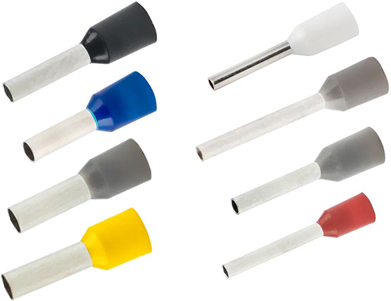

Втулочные штыревые наконечники НШВИ
- Втулочные наконечники состоят из медной луженой трубки (медь марки М1) с электролитическим покрытием и изолирующей манжеты из полипропилена.
Материал изолирующей манжеты не содержит галогенов, не поддерживает горение.
Один конец трубки развальцован для облегчения ввода многожильного провода.
- Изолирующие манжеты выполнены в виде раструба для облегчения монтажа многопроволочных медных жил.
Изолирующие манжеты производятся в цветовой гамме в соответствии со стандартом DIN.
- При производстве втулочных наконечников EKF применяется уникальная технология по сращиванию контактной втулки с пластмассовой манжетой в термопластавтомате.
За счет этого достигается идеальное соединение Easy Entry, благодаря которому жила не встречает препятствий при заведении провода в наконечник, что увеличивает скорость монтажных работ и снижает вероятность ошибок оператора.
Инструмент для опрессовки

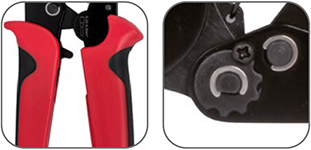

Ручные пресс-клещи EKF серии Expert с квадратным профилем опрессовки подходят для обжима наконечников НШВИ, НШВ, НШВИ2.

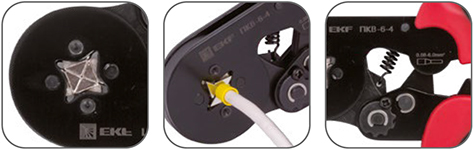

- 4-сегментная матрица отличается автоматической настройкой на необходимый размер гильзы, что обеспечивает надежную и быструю опрессовку.
- Механизм опрессовки с поворотными кулачками диафрагменного типа.
- Храповый механизм гарантирует полный цикл качественной опрессовки.
- Двухкомпонентные рукоятки: заплечики на ручках инструмента выполнены в соответствии с ГОСТ, препятствуют соскальзыванию руки в рабочую зону.
- Регулировка усилия обжима.
Технические характеристики
| Артикул | nabor-nshvi-6 |
| Тип изделия | набор для опрессовки: пресс-клещи ПКВ-6-4 + наконечники штыревые втулочные изолированные НШВИ |
| Изоляция наконечников | частичная |
| Конструктивное исполнение наконечников | стандартное |
| Сечение жилы, кв.мм | 0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4,0 / 6,0 |
| Температурная стойкость изоляции наконечников, °C | -40... +105 |
| Способ монтажа наконечников | опрессовка поверх медной втулки |
| Длина инструмента, мм | 175 |
| Исполнение инструмента | механический |
| Форма опрессовки | квадрат |
| Тип наконечников под опрессовку | НШВИ, НШВ, НШВИ2 |
| Поперечное сечение проводников, кв.мм | 0,25 - 6,0 |
| Наличие автоматического возврата | есть |
| Срок службы, лет | 10 |
-
