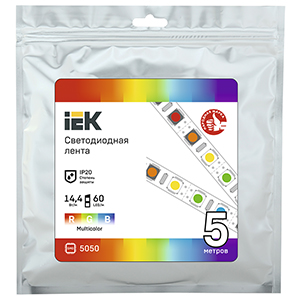

Лента свд 12В 14,4Вт/м 60свд/м RGB 5050 IP20 IEK 5м

Лента светодиодная IEK LSR-5050RGB60-14,4-IP20-12В PRO (SMD 5050, 12 В, 14,4 Вт/м, 60 led/м, IP20), цвет свечения мультиколор

Светодиодная лента 5050 серии PRO IEK предназначена для работы от источника тока постоянного напряжения 12 В.

Светодиодная лента PRO со степенью защиты от пыли и влаги IP20 применяется в качестве декоративно-интерьерной подсветки внутри помещений, в том числе коммерческих (рекламная подсветка, оформление витрин, подсветка ниш, ступеней и т.д.).

Преимущества

• Высокоэффективные светодиоды SMD 5050 производства Epistar.
• Отсутствие пульсации.

• Отсутствие чувствительности к отклонениям от стандартного напряжения в сети.
• Безопасность эксплуатации благодаря низкому напряжению питания (12 В).

• Легкий монтаж благодаря самоклеящейся основе 3М.
• Длительный срок службы.

Размеры

Технические характеристики

Монтаж

• Запрещается подвергать ленту механическим воздействиям и крепить ленту с радиусом изгибов менее 20 мм.
• При креплении светодиодной ленты на токопроводящие поверхности ленту необходимо изолировать от cоприкосновения с этой поверхностью.

• Очистить от грязи и обезжирить монтажную поверхность, на которую будет устанавливаться светодиодная лента.
• Cнять защиту клейкого слоя с обратной стороны светодиодной ленты.



• Закрепить ленту на монтажной поверхности.
  При креплении ленты не надавливать на светодиоды, резисторы и управляющие элементы.

• При необходимости разрезать ленту по специально нанесенной разметке.
  Линия отреза располагается между площадками для спайки.
  Минимальный участок отреза - 3 светодиода.




• При необходимости соединить два участка ленты пайкой с соблюдением полярности или при помощи специальных двухсторонних коннекторов.
  Время пайки не должно превышать 10 секунд при температуре не более +260 °С.

Подключение

Подключение полноцветной RGB светодиодной ленты и мультибелой ленты производится через специальный контроллер и блок питания, номинальная мощность которых должна соответствовать суммарной мощности подключаемых к ним лент.

Подключение полноцветной RGB светодиодной ленты производится через специальный RGB контроллер согласно маркировке:

• разъем "R" контроллера - красный;
• разъем "G" контроллера - зеленый;
• разъем "В" контроллера - синий;
• разъем "V+" контроллера - плюсовой разъем.

Выбор блока питания производится по следующим параметрам:

• выходное напряжение блока питания (12 В);
• мощность блока питания (Вт);
• степень защиты от влаги (IP).

Необходимую мощность блока питания рассчитывают по формуле:

Мощность блока питания (Вт ) = суммарная длина ленты (м) х мощность светодиодной ленты (Вт/м) х коэффициент запаса, где коэффициент запаса 1,25.

Cхема подключения RGB ленты к блоку питания и контроллеру:

1 - блок питания. 2 - RGB контроллер. 3 - RGB светодиодная лента.
