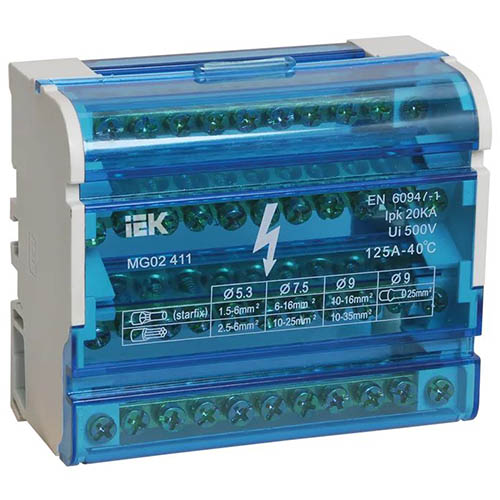

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 3L+PEN 4х11 IEK
Шины на DIN-рейку в корпусе (кросс-модули) IEK применяются при комплектации щитового оборудования для подсоединения нулевого провода, провода заземления и фазных проводников.
Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А.
Кросс-модули изготовлены из высококачественной латуни, изоляция выполнена из самозатухающего пластика.
Каждая шина отдельно изолирована.
Размеры
Установочные размеры:
Материалы и цвета
| Тип поверхности крышки | прозрачный тонированный |
| Материал изолирующей задней панели и крышки | пластик с добавлением антипиренов |
| Материал шины | латунь |
Технические характеристики
| Артикул | YND10-4-11-125 |
| Тип изделия | шина в корпусе (кросс-модуль) |
| Количество шин в корпусе | 4 |
| Количество полюсов | 3 |
| Назначение шин в корпусе | 3L+PEN (три фазных и нулевая) |
| Количество зажимных клемм на 1 полюс | 11 |
| Максимальный номинальный ток, А | 125 |
| Напряжение изоляции Ui, В | 500 |
| Номинальный ударный ток Ipk, кА | 20 |
| Температура окружающей среды, °C | -25... +40 |
| Среднее значение относительной влажности воздуха, не более, % | 90 при +25 °C |
| Степень защиты от пыли и влаги | IP20 |
| Группа механического исполнения по ГОСТ 17516.1 | М4 |
| Способ крепления | на рейку ТН35-7,5 / на монтажную панель щита 2 винтами |
| Количество и диаметр отверстий в одной шине | 7 х 5,3 мм / 2 х 7,5 мм, 2 х 9 мм |
| Метрическая резьба винтов крепления | М5 |
| Сечение подключаемых проводников, кв.мм | 2,5 - 16 |
| Материал подключаемых проводников | медь |
| Усилие затяжки винтов, Н*м | 2 |
| Срок службы, не менее, лет | 15 |
Примечание
В случае применения проводников с классом жилы больше 1 (многопроволочные) на конец жилы необходимо установить и закрепить наконечник-гильзу.
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
Количество соединений
|
11 |
|
СрокГарантии, мес
|
24 |
|
Размер шины
|
4*11 |
|
Тип исполнения
|
в корпусе (кросс-модуль) |
|
Тип монтажа
|
на DIN-рейку/монтажную панель |
|
Цвет изолятора
|
нет |
-
