Терморегулятор Terneo RK предназначен для управления работой электрокотла и системой обогрева трубопроводов на основе нагревательного провода.
Устройство способно поддерживать температуру от -55 до +125 °C, а данные о температуре поступают к нему от цифрового датчика (в комплекте).
Особенностью терморегулятора является то, что он может применяться для систем с большой мощностью нагрузки (до 7000 В*А).
![]() |
![]() |
Цвет корпуса | Белый |
Материал корпуса | негорючий поликарбонат |
Тип изделия | терморегулятор |
Тип датчика температуры | DS18B20 (D18) |
Тип управления | цифровой |
Напряжение питания, В | 230 ±10 % |
Ток потребления при 230 В, не более, мА | 86 |
Максимальный ток нагрузки, А | 32 (max 40 в течение 10 мин.) |
Номинальная мощность нагрузки, В*А | 7000 |
Пределы регулирования, °C | -55... +125 |
Температурный гистерезис, °C | 0,5 - 25 |
Длина провода датчика, м | 4 |
Количество коммутаций под нагрузкой, не менее, циклов | 100000 |
Количество коммутаций без нагрузки, не менее, циклов | 1000000 |
Степень защиты от пыли и влаги по ГОСТ 14254 | IP20 |
Способ монтажа | на DIN рейку |
Высота установки, м | 0,5 - 1,7 |
Цвет корпуса | Белый |
Вес изделия в полной комплектации, кг | 0,27 ±10 % |
Терморегулятор предназначен для установки внутри помещений.
При установке в ванной комнате, туалете, кухне, бассейне терморегулятор должен быть помещен в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
Температура окружающей среды при монтаже должна находиться в пределах -5... +45 °С.
Терморегулятор монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию.
Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN-рейка).
Терморегулятор занимает в ширину три стандартных модуля по 18 мм.
Высота установки терморегулятора должна находиться в пределах 0,5... 1,7 м от уровня пола.
Терморегулятор монтируется и подключается после установки и проверки нагрузки.

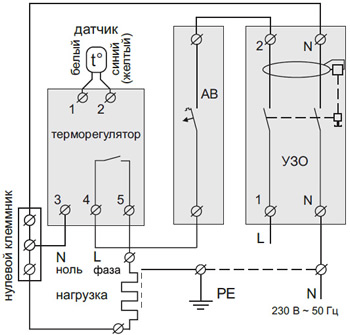

Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед терморегулятором установить автоматический выключатель (АВ), который устанавливается в разрыв фазного провода.
Он должен быть рассчитан на номинальный ток нагрузки.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
Для правильной работы УЗО нагрузку необходимо заземлить (подключить к защитному проводнику) или, если сеть двухпроводная, необходимо сделать защитное зануление, то есть нагрузку подключить к нулю до УЗО.
Для подключения терморегулятора требуется:
Клеммы терморегулятора рассчитаны на провод с сечением не более 16 кв.мм.
Для уменьшения механической нагрузки на клеммы желательно использовать мягкий провод.
При необходимости допускается укорачивание и наращивание (не более 20 м) соединительных проводов датчика.
Для наращивания длины не допустимо использование двух жил многожильного кабеля, используемого для питания нагревателя.
Наилучшим решением будет отдельный кабель к датчику, монтируемый в отдельной трубке.
Необходимо, чтобы терморегулятор коммутировал ток не более 2/3 максимального тока, указанного в паспорте.
Если ток превышает это значение, то необходимо нагрузку подключить через контактор (магнитный пускатель, силовое реле), который рассчитан на данный ток.
