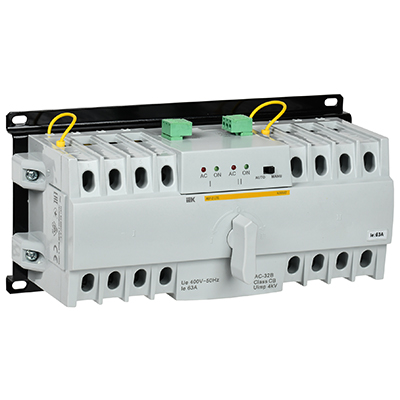

Устройство автоматического ввода резерва модульное АВР-2 Lite Karat IEK (3Р, 63 А, ВА47-29)
Устройство автоматического ввода резерва IEK типа АВР-2 Lite серии Karat предназначено для автоматического переключения на резервное питание электрических трехфазных цепей переменного тока.
Применяется в промышленности, коммерческих и жилых объектах.
В устройстве АВР-2 Lite установлены автоматические выключатели ВА47-29 с номинальным током 63 А.
При необходимости автоматические выключатели можно самостоятельно заменить на аппараты с другим номинальным током.
В автоматическом режиме переключение АВР с основной электрической цепи на резервную и обратно производится с помощью контроллера, в зависимости от параметров напряжения текущей цепи.
Преимущества
- Компактное решение.
- Устойчивость к электромагнитным помехам.
- Энергосбережение: потребление не более 5 Вт.
- Плавный диапазон регулировки времени задержки переключения.
- Ручной и автоматический режимы переключения.
Размеры
Габаритные и установочные размеры АВР:
Панель управления АВР
 |
1 - индикатор наличия напряжения в основной цепи. 3 - индикатор наличия напряжения в резервной цепи. 5 - переключатель с автоматического режима работы на ручной. |
Расположение выводов контроллера
 |
Примечание.
|
Технические характеристики
| Параметры АВР | |
|---|---|
| Артикул | MAT20-063 |
| Число полюсов | 3 |
| Номинальный ток In, А | 63 |
| Номинальное рабочее напряжение Ue, В | 400 |
| Номинальная частота сети, Гц | 50 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Категория применения | АС-32В |
| Классификация по способности реагировать на токи короткого замыкания | СВ (ГОСТ IEC 60947-6-1) |
| Нижний порог напряжения срабатывания АВР, В | 180 |
| Верхний порог напряжения срабатывания АВР, В | 260 |
| Группа механического исполнения | М2 (ГОСТ 17516.1) |
| Рабочее положение в пространстве | на вертикальной плоскости, допускается поворот ±90° |
| Диапазон рабочих температур окружающего воздуха, °С | -5... +40 |
| Относительная влажность, % | 50* при +40 °С |
| Степень защиты от пыли и влаги | IP20 |
| Группа условий окружающей среды по ГОСТ IEC 60947-1 | В |
| Степень загрязнения по ГОСТ IEC 60947-1 | 2 |
| Тип присоединемых проводников | провода и кабели с проведением специальной подготовки и шины |
| Присоединительная способность контактных зажимов главной цепи, кв.мм | 1 - 25 |
| Способ управления переключением | ручное и автоматическое |
| Рабочий режим | продолжительный |
| Вес изделия, не более, кг | 2,2 |
| Срок службы, лет | 15 |
| Параметры встроенного автоматического выключателя | |
| Тип | ВА47-29 |
| Число полюсов | 3 |
| Номинальный ток In, А | 63 |
| Номинальное рабочее напряжение Ue, В | 400 |
| Номинальная частота сети, Гц | 50 |
| Характеристика срабатывания от сверхтоков, тип | С |
| Номинальная отключающая способность Icn, А | 4500 |
| Номинальное напряжение изоляции Ui, В | 415 |
| Механическая износостойкость, циклов В-О | 4500 |
| Электрическая износостойкость, циклов В-О | 1500 |
| Максимальное число проводников, которое может быть зажато | 2 |
| Параметры контроллера | |
| Диапазон рабочих напряжений, В | АС 160 - 265 |
| Номинальная частота переменного тока, Гц | 50 / 60 |
| Потребляемая мощность, не более, Вт | 5 |
| Количество рабочих положений рукоятки | 3 |
| Присоединительная способность контактных зажимов цепи управления, не более, кв.мм | 1,5 |
| Наличие реле управления генератором | нет |
| Режимы переключений | автоматическое переключение с автоматическим возвратом |
* Допускается использование АВР при относительной влажности 90 % и температуре +20 °С.
Схема электрическая
Электрическая схема главной цепи АВР:
