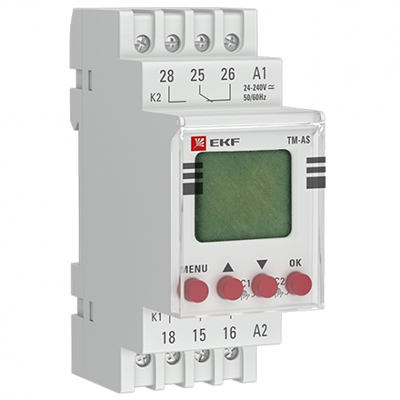

Таймер электронный астрономический TM-AS EKF

Таймер электронный астрономический двухканальный TM-AS EKF PROxima

Таймер астрономический TM-AS EKF серии PROxima предназначен для автоматического управления освещением (или другим электротехническим оборудованием) при помощи двух независимых групп контактов, без использования датчиков освещенности, с управляемой коммутацией по времени заката и восхода солнца на основании координат местоположения.

Представляет собой реле с двумя независимыми группами контактов.
Имеет возможность срабатывания (80 программ) по заданному времени и дню недели.
Имеет в составе часы, что позволяет отслеживать текущее время.

Соответствует ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-5-1-2014.

Преимущества

• Автоматический расчет времени заката и рассвета.
• Два независимых канала управления.

• Задание до 80 программ.
• Информативный дисплей.

• Часы реального времени.
• Защитная крышка дисплея и кнопок с возможностью опломбировки.

• Возможность регулировки предустановки интервала времени.
• Возможность ручного управления реле по каждому каналу.

Габаритные и установочные размеры

Материалы

• Материал корпуса: ABS пластик (не поддерживает горение).

Функциональные особенности

• Встроенный литиевый аккумулятор обеспечивает сохранность программы таймера при исчезновении напряжения питания в течение 10 лет.

• Микропроцессор таймера обеспечивает выполнение программы управления с количеством программ до 80 по двум независимым каналам (две группы переключающих контактов).
  В данном режиме таймер будет включаться и выключаться в соответствии с установленной программой.

• При необходимости таймер можно перевести в режим "выходной", во время которого не будет выполняться установленная программа.
  При этом программа будет сохранена, перекидные контакты таймера будут постоянно находиться в исходном состоянии: 15 - 16, 25 - 26 - замкнуты; 15 - 18, 25 - 28 - разомкнуты.

• Таймер имеет ручной режим работы, в котором выходное состояние контактов устанавливается вручную.
  Также есть случайный режим работы, при котором таймер будет произвольно срабатывать в диапазоне от 1 до 30 минут.

Особенности конструкции

На лицевой панели таймера под прозрачной крышкой, имеющей возможность пломбировки, расположены кнопки настройки текущего времени и программирования таймера, жидкокристаллический дисплей с подсветкой.

Символы, отображаемые на экране: Назначение кнопок управления:

Технические характеристики

Монтаж и условия эксплуатации

• Изделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм.

• Во избежание наводок, ложных срабатываний, неправильного функционирования реле не прокладывайте питающие проводники реле совместно с силовой проводкой.
  При необходимости использйте защищенный кабель.

• Полный заряд встроенный литиевый аккумулятор наберет в течение 24 часов с момента включения таймера.

Подключение

• Контактные зажимы реле позволяют присоединение медных или алюминиевых проводников сечением не более 4 кв.мм.

• Перед присоединением многожильных проводников их необходимо оконцевать наконечником или гильзой при помощи соответствующего инструмента.

• Подключить проводники питания на клеммы таймера L и N.
  Выходные нормально открытие контакты таймера (клемма 18, 28 - нормально открытый; 16, 26 - нормально закрытый; 15, 25 - общий) подключаются в разрыв фазного провода питания двух групп нагрузки или в разрыв проводника питания исполнительного элемента коммутационного аппарата, например катушки управления контактора.

Схема подключения
