Артикул:
ORT-M1-ACDC12-240V
Код товара:
Код скопирован
822626

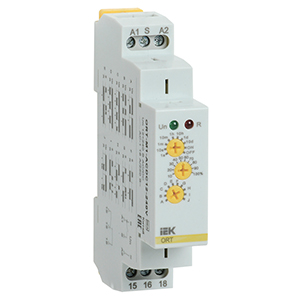

Реле времени многофункциональное ORT-M1-ACDC12-240V IEK (1 контакт, 12 - 240 В AС/DC)
Реле времени многофункциональные предназначены для управления электроустановками (освещение, двигатели, насосы, вентиляция и т.д.) в однофазных электрических сетях постоянного или переменного тока.
Cоответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ГОСТ IEC 60947-5-1, ГОСТ IEC 61812-1.
Реле устанавливаются на рейки типа ТН-35 по ГОСТ IEC 60715 в электрощитах со степенью защиты от пыли и влаги не ниже IP30 по ГОСТ 14254 и классом защиты от поражения электрическим током не ниже I по ГОСТ IEC 61140.
Габаритные и установочные размеры
Условия эксплуатации
- Диапазон рабочих температур: -20... +55 °С.
- Высота над уровнем моря: не более 2000 м.
- Относительная влажность воздуха (средняя за 24 часа): 5 - 95 %.
- Конденсация или обледенение не допускаются.
- Степень загрязнения окружающей среды: 2.
- Рабочее положение: любое.
Технические характеристики
| Количество управляемых цепей | 1 |
| Функции | A, B, C, D, E, F, G, H, I, J |
| Номинальное напряжение питания цепи управления Us (АС 50 Гц), В | 12 - 240 |
| Тип напряжения управления, В | переменное / постоянное (АС / DC) |
| Входная мощность, В*А / Вт | 12 / 1,3 |
| Максимальное коммутируемое напряжение, В | 250 / 24 |
| Номинальный ток In, А | 16 |
| Условный тепловой ток Ith (категория применения АС-1), А | 16 |
| Номинальное напряжение изоляции Ui, В | 270 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Допуск напряжения питания | -15 %, +10 % |
| Положения регулятора времени задержки | 1 c.; 10 с.; 1 мин.; 10 мин.; 1 ч.; 10 ч.; 1 день; 10 дней; ВКЛ.; ВЫКЛ. |
| Регулирование в пределах установленного времени задержки | 10 - 100 %, с шагом 10 % |
| Максимальное отклонение времени, % | 5 |
| Время отклика, не более, мс. | 400 |
| Минимальная коммутируемая мощность, мВт (DC) | 500 |
| Время сброса, не более, мс. | 200 |
| Механическая износостойкость, не менее, циклов В-О | 1 х 107 |
| Электрическая износостойкость, не менее, циклов В-О | 1 х 106 |
| Температурный коэффициент при +20 °С | 0,05 % / °С |
| Категория перенапряжения | III |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP40 (IP20 со стороны выводов) |
| Тип подключения | винтовое соединение |
| Максимальное сечение провода, присоединяемого к зажиму, кв.мм | 2,5 или 2 х 1,5 |
| Момент затяжки винтов контактных зажимов при использовании отвертки, Н*м | 0,4 |
| Назначение светодиодных индикаторов | зеленый - наличие питания; красный - срабатывание реле |
| Режим работы | продолжительный |
| Ремонтопригодность | неремонтопригодный |
| Вес изделия, не более, кг | 0,06 |
| Срок службы, лет | 5 |
Функциональные диаграммы
 |
Режим А. При подаче входного напряжения Un начинается отсчет заданного времени t. Контакты реле замыкаются после отсчета времени. Контакты возвращаются в исходное состояние после снятия напряжения питания Un. Контакт S не используется. |
 |
Режим В. При подаче входного напряжения Un контакты реле замыкаются, начинается отсчет времени t. После отсчета времени контакты реле возвращаются в исходное состояние. При снятии напряжения питания контакты реле также возвращаются в исходное состояние. Контакт S не используется. |
 |
Режим С. При подаче входного напряжения Un начинается отсчет заданного времени t. После отсчета времени контакты реле замыкаются на этот же временной отрезок. Цикл повторяется до снятия напряжения питания Un. Контакт S не используется. |
 |
Режим D. При подаче входного напряжения Un контакты реле замыкаются, начинается отсчет времени t. После отсчета времени контакты реле размыкаются на этот же временной отрезок. Цикл повторяется до снятия напряжения питания Un. Контакт S не используется. |
 |
Режим E. Входное напряжение Un должно подаваться непрерывно. Когда контакт S замыкается, контакты реле также замыкаются, начинается отсчет времени t. После отсчета времени контакты реле возвращаются в исходное состояние. Если контакт S размыкается, отсчет времени начинается сначала, контакты реле остаются включенными. Если напряжение питания Un снимается, контакты реле возвращаются в исходное положение. |
 |
Режим F. При подаче входного напряжения Un реле готово к приему сигнала S. При подаче сигнала S контакты реле замыкаются и начинается отсчет времени t. При прерывании сигнала S отсчет времени продолжается. Реле возвращается в исходное состояние по истечении времени t или при снятии напряжения питания Un. |
 |
Режим G. При подаче входного напряжения Un реле готово к приему сигнала S. При подаче сигнала S контакты реле остаются в исходном состоянии. При прерывании сигнала S контакты реле замыкаются, начинается отсчет времени t. Реле возвращается в исходное состояние по окончании отсчета времени или при снятии напряжения питания Un. Пока отсчет времени не завершился, реле не реагирует на сигналы S. |
 |
Режим H. Входное напряжение Un должно подаваться непрерывно. Когда контакт S замыкается, начинается отсчет времени t. После отсчета времени t контакты реле замыкаются, начинается отсчет времени t. Если контакт S размыкается, отсчет времени начинается сначала, контакты реле остаются замкнутыми. По истечении времени t контакты реле размыкаются. Если напряжение питания Un снимается, контакты реле возвращаются в исходное положение. |
 |
Режим I. Входное напряжение Un должно подаваться непрерывно. Когда контакт S замыкается, замыкаются контакты реле. После повторной подачи сигнала S контакты реле размыкаются. Если напряжение питания Un снимается, контакты реле возвращаются в исходное положение. |
 |
Режим J. При подаче входного напряжения Un после отсчета заданного времени t контакты реле замыкаются на 0,5 с. Цикл повторяется после повторной подачи напряжения питания Un. Контакт S не используется. |
Схема электрическая
К контактам S - А2 реле возможно присоединение нагрузки (контактора, цепи освещения и т.д.):
Преимущества
- Доставка по всей России
- Более 200 000 товаров в ассортименте
- Профессиональная консультация
- Кабель БЕЗ опасности
- Качество по ГОСТу
|
Бренд
|
IEK |
|
Временной диапазон
|
0.1 |
|
Высота (Реле времени)
|
95 |
|
СрокГарантии, мес
|
1 |
|
Номин. напряжение питания цепи управления Us постоян. тока DC
|
240 |
|
Номин. напряжение питания цепи управления Us AC 50 Гц
|
240 |
|
Ширина (Реле времени)
|
18 |
-
