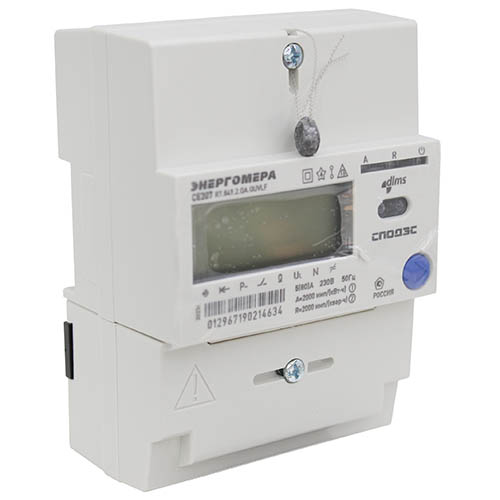

Счетчик 1ф 8т CE207 R7.849.2.OA.QUVLF 5-80А 220В DIN-рейка

Счетчик электрической энергии однофазный многофункциональный "Энергомера" CE207 R7.849.2.OA.QUVLF SPds (8 тарифов, 5 (80) А, 230 В) на DIN-рейку

Многофункциональный однофазный счетчик электроэнергии непосредственного включения.
Полностью соответствует требованиям ПП РФ от 19.06.2020 №890 к приборам учета электроэнергии.

Счетчик максимально защищен от хищений электроэнергии.
Используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Соответствует требованиям технического регламента Таможенного Союза.

Размеры

Функциональные возможности

Встроенное программное обеспечение счетчика электроэнергии однофазного многофункционального СЕ207 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется.
В программном обеспечении реализованы все перечисленные ниже функциональные возможности счетчика.

• Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
• Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, комбинированный NB-IoT/GPRS.

• Измерение показателей качества электроэнергии по классу "S":
  • положительное и отрицательное отклонение напряжения;
  • отклонение частоты сети;
  • длительность и глубина провала напряжения;
  • длительность и максимальное значение перенапряжения;
  • перерывы электроснабжения.
• Измерение следующих параметров сети:
  • частота напряжения;
  • ток;
  • напряжение;
  • углы между током и напряжением;
  • коэффициенты мощности;
  • активная мощность;
  • реактивная мощность;
  • полная мощность.


• Измерение тока в нулевом проводе.
• Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).

• Контроль наличия внешнего переменного и постоянного магнитного поля.
• Защита информации.

• Защита от несанкционированного доступа.
• Фиксирование несанкционированного доступа к прибору.

• Объем журнала событий превышает 500 записей.
• Датчик магнитного поля.

• Журналы событий.
• Самодиагностика.

• Программируемое реле управления нагрузкой, срабатывающее по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
• Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.

• Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
• Отображение на ЖКИ даты и времени, потребленной энергии суммарно и по тарифам, активной и реактивной мощности, напряжения, тока и частоты, энергии на конец последнего расчетного периода суммарно и по тарифам, режима приема и отдачи электрической энергии, факта нарушения индивидуальных ПКЭ, небаланса токов в фазном и нулевом проводе.

• Вскрытие электронных пломб.
• Факт события воздействия магнитом.

• Индикатор функционирования.
• Корректировка даты, времени, часового пояса.

• Изменение тарифного расписания.
• Изменение состава и последовательности вывода индикации на ЖКИ.

• Программирование параметров фиксации индивидуальных ПКЭ.
• Изменение даты расчетного периода.

• Изменение паролей доступа и ключей шифрования.
• Трехпозиционный переключатель в качестве аппаратной блокировки реле с режимами "Выкл.", "Авто", "Вкл.".

Технические характеристики

Расшифровка условных обозначений

CE207 R7.849.2.OA.QUVLF SPds:

• CE207 - серия.
• R7 - для установки на DIN-рейку.

• 8 - класс точности 1/2 по активной / реактивной электрической энергии.
• 4 - номинальное фазное / линейное напряжение 230 вольт.

• 9 - базовый (максимальный) ток 5 (80) ампер.
• 2 - количество измерительных элементов - 2 датчика тока (в цепи фазы и нейтрали).

• ОА - интегрированные интерфейсы связи - оптопорт и интерфейс EIA-485.
• Q - реле управления нагрузкой потребителя.

• U - параметры качества электрической сети.
• V - электронная пломба корпуса и крышки клеммной колодки.

• L - подсветка индикатора.
• F - датчик электромагнитного поля.

• SPds - протокол связи.
