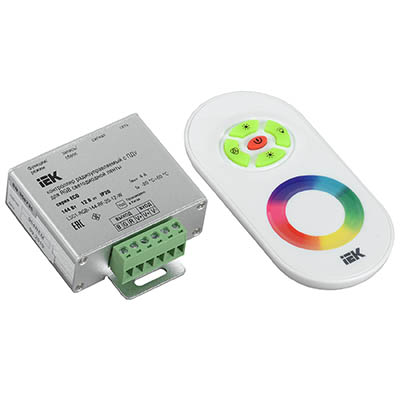

Контроллер RGB 12В 144Вт IP20 радио IEK белый

Контроллер радиоуправляемый IEK LSC1-RGB-144-RF-20-12-W (DC 12 В, 144 Вт, 3 канала, IP20) для RGB светодиодной ленты, с пультом ДУ, белый

Контроллер радиоуправляемый LSC1-RGB-144-RF-20-12-W предназначен для управления многоцветными светодиодными RGB-лентами, рассчитанными для работы с источниками постоянного напряжения 12 В.

Контроллер оснащен пультом дистанционного управления, который позволяет управлять цветом и яркостью свечения светодиодной RGB-ленты, задавать скорость смены цветов и определенные цветовые сцены.

По требованиям электромагнитной совместимости технических средств контроллер соответствует техническому регламенту Таможенного союза ТР ТС 020/2011.

Преимущества

• Высокое качество сборки.
• Многоступенчатый контроль качества на производстве.

• Высокий КПД.
• Встроенная защита от перегрузки, перегрева, короткого замыкания.

• Длительный срок службы.

Размеры и вес

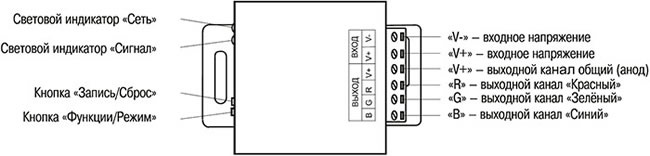

Устройство контроллера

Обозначение разъемов контроллера:

• "Сеть" - индикатор питания, будет светиться при подключении к внешнему источнику питания.

• "Сигнал" - индикатор радиосигнала, мигает при получении правильного сигнала от пульта дистанционного управления.

• Кнопка "Запись / Сброс" - для управления несколькими контроллерами от одного ПДУ.
  После подачи питания нажмите любую кнопку на пульте ПДУ и кнопку "Запись" на контроллере, произойдёт запись кода соответствия.
  После записи кода только ПДУ с тем же адресным кодом может использоваться для управления контроллером.
  При включенном сетевом питании удерживайте кнопку "Запись / Сброс" - произойдет очистка кода.

• Кнопка "Функции / Режим" - при долгом нажатии на кнопку Вы можете включить / выключить контроллер, короткое нажатие на кнопку переключает режим.

Технические характеристики

Правила монтажа и эксплуатации

• Установку контроллера производить в местах с хорошей вентиляцией, вдали от источников тепла.
• Не использовать контроллер в помещениях с повышенной влажностью, а также с повышенным содержанием химически активных веществ.

• При монтаже расстояние между контроллером и источником питания должно быть не менее 25 см.
• Расстояние между двумя соседними контроллерами должно быть не менее 25 см.

• Расстояние между контроллером и нагрузкой должно быть не менее 20 см.
• Не рекомендуется устанавливать контроллер на расстоянии более 7 метров от нагрузки.

• Номинальная мощность контроллера должна соответствовать суммарной мощности подключаемых лент.

Подключение

• Смонтировать контроллер на монтажной поверхности.
• Подключение полноцветной светодиодной RGB-ленты к контроллеру производить, соблюдая полярность к выходным контактам контроллера: R - красный, G - зеленый, В - синий и "V+" - общий анод.

• При необходимости подключить отдельным проводом дополнительную ленту параллельно к контроллеру.
• К входным разъемам "V+" и "V-" контроллера подключить источник постоянного напряжения 12 В (драйвер LED ИПСН), соблюдая полярность.

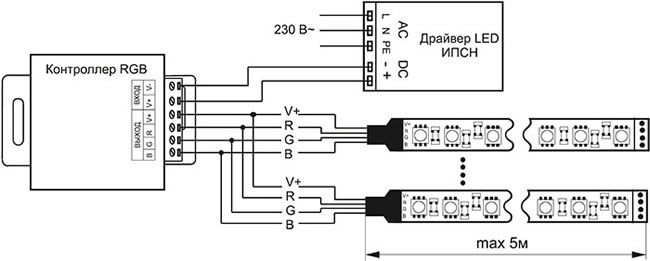

Схема параллельного подключения RGB-ленты:

• Установить батареи питания в пульт дистанционного управления.
• Настроить необходимый режим работы светодиодной ленты с помощью пульта управления.

Управление

Управление контроллером осуществляется с помощью пульта дистанционного управления по радиоканалу.

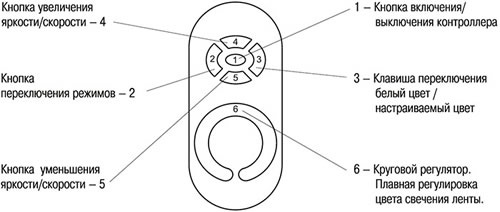

Назначение кнопок пульта ДУ:

• Для продления срока службы батарей пульт дистанционного управления оснащен режимом ожидания.
  Если пользователь в течение 20 секунд не прикасается к кнопкам, пульт ДУ автоматически переходит в режим ожидания.
  Для возврата из режима ожидания необходимо слегка встряхнуть пульт управления.

• Пульт дистанционного управления и контроллер имеют уникальный номер ID (идентификатор).
  ID на пульте дистанционного управления и контроллере должны совпадать.
  Если в процессе эксплуатации контроллер не реагирует на команды с пульта ДУ (при этом срабатывает индикатор на пульте), это означает, что пульт управления потерял радиосвязь с контроллером.
  Для восстановления радиосвязи необходимо поднести пульт максимально близко к корпусу контроллера, нажать и удерживать кнопку "вкл." либо "откл." в течение 3 сек.

• Если в течение длительного времени вы не собираетесь использовать пульт дистанционного управления, выньте батареи питания, иначе они могут разгерметизироваться и вывести пульт из строя.
