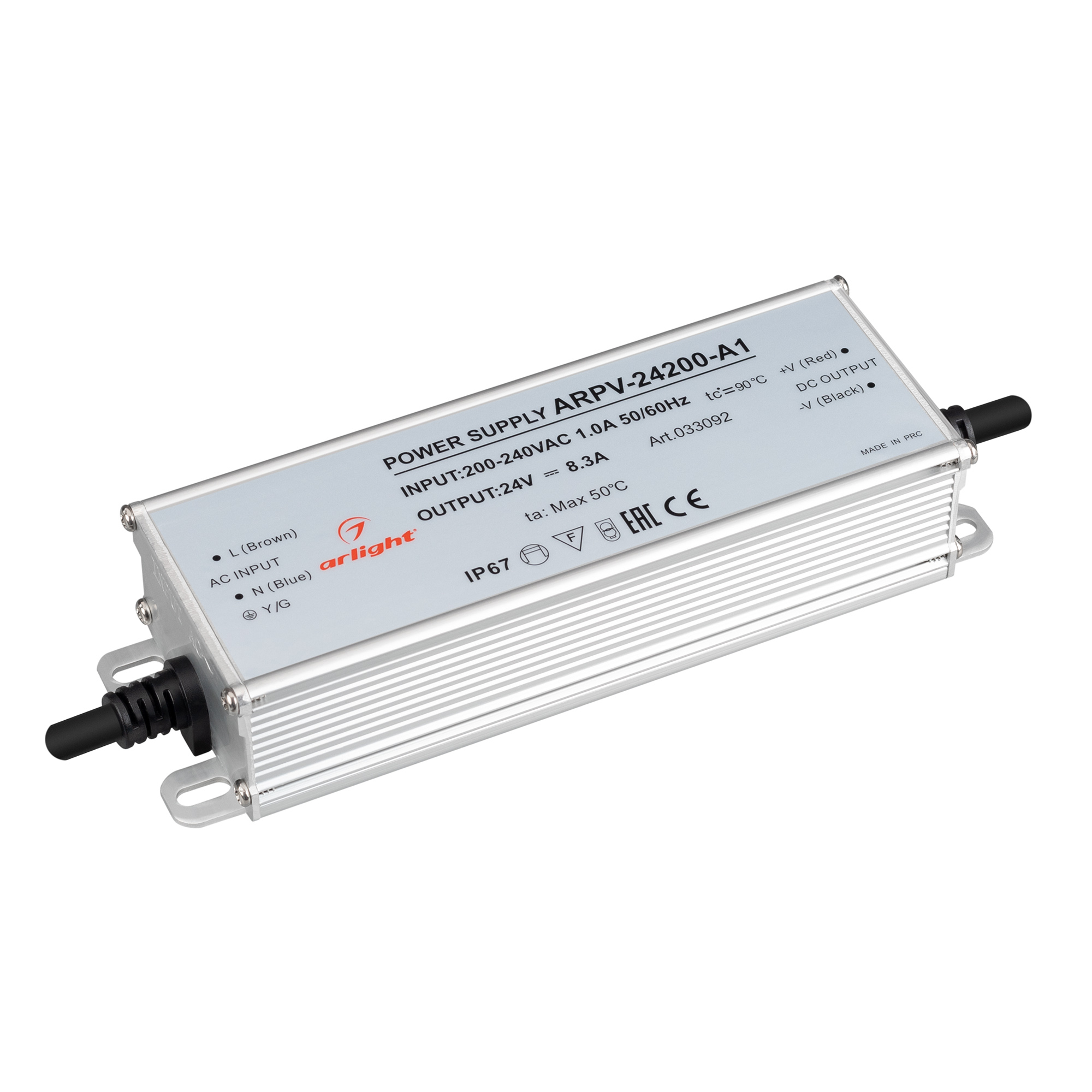

Блок питания Arlight ARPV-24200-А1 (24 В, 8,3 A, 200 Вт, IP67)

Источники питания Arlight серии ARV-А1 предназначены для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.
Используются для питания светодиодной ленты и других светодиодных источников света, питающихся стабильным напряжением.

Герметичный корпус со степенью защиты от пыли и влаги IP67 и диапазоном рабочих температур от -40 до +70 °C позволяет использовать источники на открытом воздухе под навесом или в помещении.

Преимущества

• Широкий диапазон входного напряжения.
• Высокая стабильность выходного напряжения.

• Высокий КПД.
• Высокое качество примененных компонентов.

• Защита от перегрузки, короткого замыкания.
• Эффективное естественное охлаждение благодаря алюминиевому корпусу.

• Проверка 100 % изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

Размеры и вес

Материалы

• Материал корпуса: алюминий.

Технические характеристики

Установка и подключение

• Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
• Закрепите источник питания в месте установки.

• Подключите выходные провода источника питания со стороны Output к нагрузке, строго соблюдая полярность: "V+" - красный провод, "V-" - черный провод. Для подключения используйте оба выходных кабеля.
• Подключите входные провода источника питания со стороны Input к обесточенной электросети, соблюдая маркировку: L - фаза (коричневый провод), N - ноль (синий провод).

• Подключите желто-зеленый провод, обозначенный символом , к защитному заземлению.
• Проверьте правильность подключения всех проводов.
  Подача напряжения сети ~230 В на выходные провода источника напряжения неминуемо приводит к выходу его из строя.

• Включите электропитание.
  Допустима небольшая задержка включения источника (до 1 - 2 сек.), что является особенностью работы электронной схемы управления и не является дефектом.
• Дайте поработать источнику 60 мин. с подключенной нагрузкой, которую вы предполагаете использовать.
  Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.

• Проверьте температуру корпуса источника питания.
  Максимальная температура корпуса источника в установившемся режиме не должна превышать +90 °С.
  Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.

• Отключите источник от сети после проверки.

Требования и рекомендации по эксплуатации

• Соблюдайте условия эксплуатации оборудования:
  • температура окружающего воздуха от -40 до +70 °С;
  • относительная влажность воздуха не более 90% при +20 °С, без конденсации влаги;
  • отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
• Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания.
  При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.




• Не нагружайте источник питания более 80 % от его максимальной мощности.
  Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.

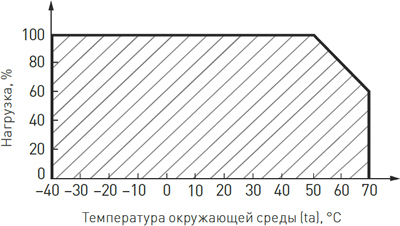

  Максимальная допустимая нагрузка (% от мощности источника):




• Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей, например, в непосредственной близости к другим блокам питания.
• Не размещайте источник в местах, где возможно скопление влаги, осадков.

• Не объединяйте выходы двух и более источников питания.
• При выборе места установки источника предусмотрите возможность обслуживания.
  Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.

Возможные неисправности и методы их устранения
