Блок питания 24В 300Вт IP67

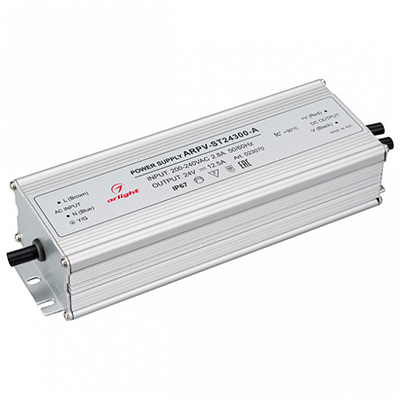

Блок питания Arlight ARPV-24300-А (24 В, 12,5 A, 300 Вт, IP67)

Источники питания Arlight серии ARV-А предназначены для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.
Используются для питания светодиодной ленты и другого светодиодного оборудования, требующего питания стабилизированным напряжением.

Герметичный корпус со степенью защиты от пыли и влаги IP67 и диапазоном рабочих температур от -30 до +50 °C позволяет использовать источники на открытом воздухе под навесом или в помещении.

Преимущества

• Высокая стабильность выходного напряжения.
• Высокий КПД.

• Защита от перегрузки, короткого замыкания.
• Алюминиевый корпус обеспечивает эффективное естественное охлаждение.

• Минимальные габаритные размеры.
• Проверка 100 % изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

Размеры

Материалы

• Материал корпуса: алюминий.

Технические характеристики

Установка и подключение

• Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
• Закрепите источник питания в месте установки.

• Подключите выходные провода источника питания со стороны Output к нагрузке, строго соблюдая полярность: "V+" - красный провод, "V-" - черный провод.
• Подключите входные провода источника питания со стороны Input к обесточенной электросети, соблюдая маркировку: L - фаза (коричневый провод), N - ноль (синий провод).

• Подключите желто-зеленый провод, обозначенный символом , к защитному заземлению.
• Проверьте правильность подключения всех проводов.
  Подача напряжения сети ~230 В на выходные провода источника напряжения неминуемо приводит к выходу его из строя.

• Включите электропитание.
  Допустима небольшая задержка включения источника (до 2 - 3 сек.), что является особенностью работы электронной схемы управления и не является дефектом.
• Дайте поработать источнику 60 мин. с подключенной нагрузкой, которую вы предполагаете использовать.
  Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.

• Проверьте температуру корпуса источника питания.
  Максимальная температура корпуса источника в установившемся режиме не должна превышать +70 °С.
  Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.

• Отключите источник от сети после проверки.

Требования и рекомендации по эксплуатации

• Соблюдайте условия эксплуатации оборудования:
  • температура окружающего воздуха от -30 до +50 °С;
  • относительная влажность воздуха не более 90% при +20 °С, без конденсации влаги;
  • отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
• Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания.




• Не нагружайте источник питания более 80 % от его максимальной мощности.
  Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.

  Максимальная допустимая нагрузка (% от мощности источника):




• Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.
• При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.

• Не располагайте источник питания вплотную к нагрузке или на ней.
• Не допускайте воздействия прямых солнечных лучей на поверхность источника питания.

• Не размещайте источник в местах, где может скапливаться вода.
  Нахождение источника в воде (лужа, тающий снег) вызывает разрушающие электрохимические процессы.
• Не соединяйте параллельно выходы двух и более источников питания.

• При выборе места установки источника предусмотрите возможность обслуживания.
  Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.

Возможные неисправности и методы их устранения
